学习任务1 展示设计的表达项目

学习任务1 展示设计的表达项目

任务概述

本节学习展示设计的表达，分五个方面展开，分别是CAD建筑识图中的制图规范与要求、展示设计工程制图、展示设计模型制作及种类、展示模型的工具及材料、展示设计模型的制作方法等。要求重点掌握CAD建筑识图中的制图规范与要求和展示设计制图，基本掌握展示设计模型的制作方法，了解展示设计模型的种类、工具及材料等。

任务目标

●通过学习展示设计中的制图等相关知识，能够熟练掌握展示设计CAD建筑识图中的制图相关规范，学会通过效果图、透视图表达设计的意图和思想

●通过学习展示设计模型制作，能够掌握展示设计模型的类型和作用，能够通过模型制作熟悉展示设计从预想到立体模型的过程，逐渐培养起展示设计空间和材料的概念，为进一步学习专业知识打下基础

学习内容

一、CAD建筑识图中的规范与要求

制图是工程界的技术语言。对于图纸幅面的大小、图样的内容、格式、画法、尺寸标注、技术要求、图例符号等，国家都有统一的规定。

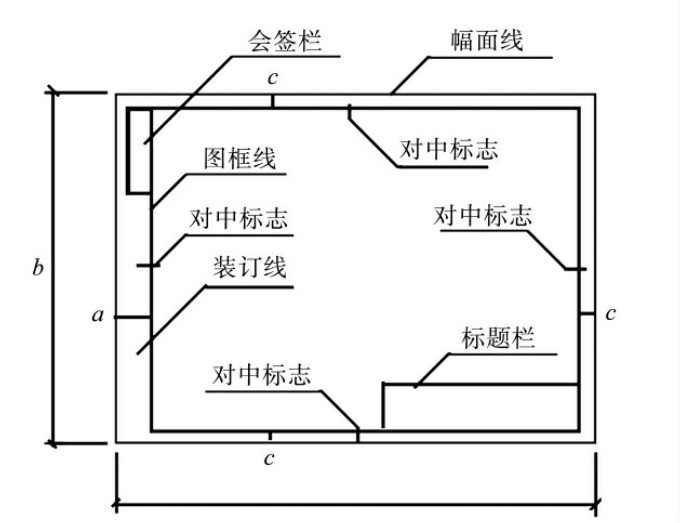

1．图纸幅面及图框格式、标题栏

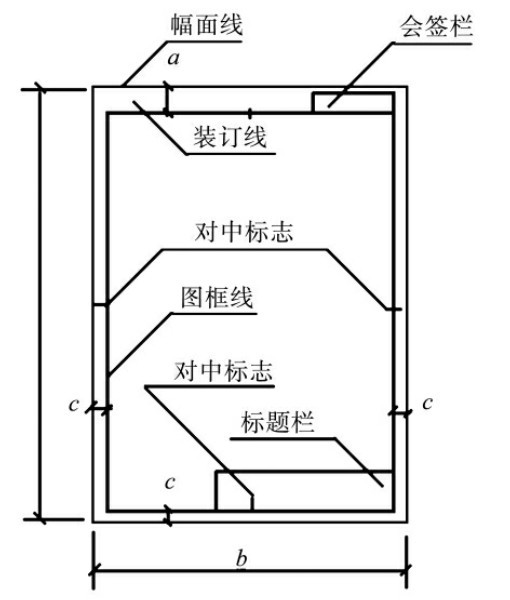

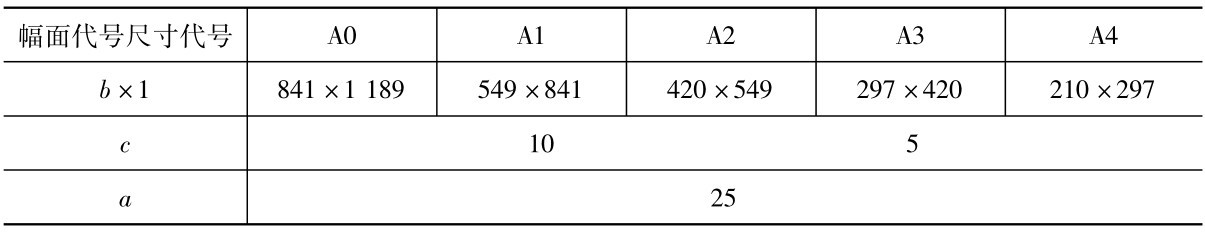

所有图纸的幅面，均是以整张纸对裁所得。整张纸为0号图幅。1号图幅是0号图幅的对裁，2号图幅是1号图幅的对裁，其余类推。为使图纸整齐划一，某一产品或某一设计的系列图纸应选定以一种图幅为主，尽量避免大小图幅混用。图纸的短边不得加长，长边可以加长，以图纸的短边作垂直边称为横式，以短边作水平边称为立式，一般A0～A3图纸宜横式使用，必要时也可立式使用。一个专业所用的图纸，不宜多于两种幅面。(表3－1和图3－1、图3－2)

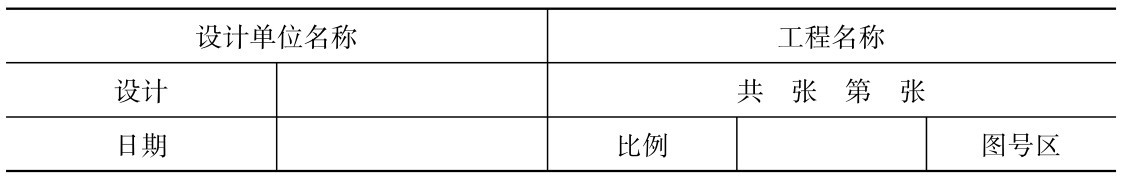

每张图纸都应有标题栏，布置在图框右下角，标题栏中应注明图纸名称、设计单位名称、设计人及工程或项目负责人名称、图纸设计的日期及图号(表3－2)。会签栏一般在图框左、右上角，栏内需要填写会签人员的专业、姓名、日期。

2．字体

图纸是以图形为主的，但除了图形还要有各种符号、字母代号、尺寸数字及文字说明等。各种字体应从左到右横向书写，并注意标点符号的正确使用。

图纸上最常用的汉字是长仿宋体，因为这种字体笔画清晰，容易辨认。字高与字宽的比例大约为3∶2。为保证字体写得大小一致、整齐匀称，无论是平时练习还是写在图纸上，我们都应按字的大小先打好格子再书写。

数字与字母，宜采用向右倾斜的斜体字。

这些字体均应笔画清晰、字体端正、排列整齐;不可写连笔字，也不得随意涂改。规定汉字用长仿宋体，并采用国家公布的简化字。长仿宋字的字高(即字号)应从下列字高系列中选用:2．5、3．5、5、7、10、14、20mm。

汉语拼音字母、阿拉伯数字、罗马数字的书写也应写成斜体字，其斜度应从字的中垂线顺时针向右倾斜15°，即字的中垂线与底线成75°角。斜体字的高度与宽度应与相应的直体字相等。(表3－3)

3．图线

图纸上所画的图形是由各种不同的图线组成的。表3－4中对各种图线的名称、线型、线宽和用途做了明确的规定，不同的线型代表了不同的意义和侧重点。在工程图上为了表示出图中不同内容，绘图时必须按规定选用不同的线型和不同线宽的图线。通常一个图样所用的线宽尽量少于三种。

4．比例

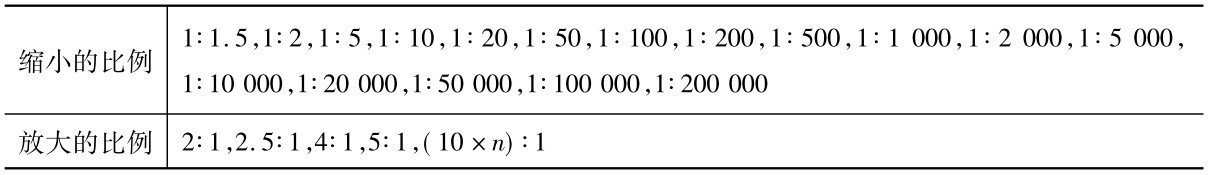

图样的比例，应为图形与实物相对应的线性尺寸之比。例如，1∶1是表示图形大小与实物大小相同，1∶100是表示100m在图形中按比例缩小只画成1m。比例的大小，系指比值的大小，如1∶50大于1∶100。比例应以阿拉伯数字表示，如1∶1、1∶2、1∶100等。比例宜注写在图名的右侧，其字号应比图名的字号小一号或小二号。(表3－5)

5．平面尺寸标注

尺寸是图纸的重要组成部分和施工的依据，由尺寸线、尺寸界限、尺寸起止符号和尺寸数字组成。

根据国际上通用的惯例和国标上的规定，各种设计图上标注的尺寸，除标高及总平面图以米为单位外，其余一律以毫米(mm)为单位。因此，设计图上尺寸数字都不再注写单位。

物体的真实大小，应以图样上所注尺寸数值为依据，与图形的大小及绘图的准确度无关。物体的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。

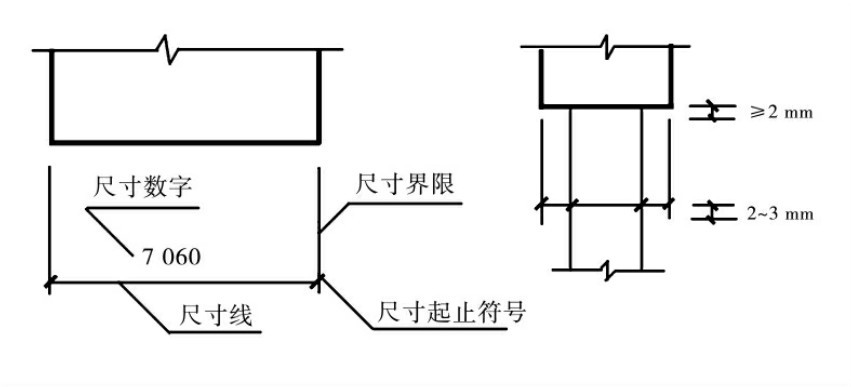

工程制图标准中规定，图样上的尺寸应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。尺寸标注:尺寸界线用细实线表示，一般应与被注长度垂直，其一端应离开图样轮廓线不小于5mm，另一端超出尺寸线3～5mm。必要时图样轮廓线可用作尺寸界线。(图3－3)

尺寸线用细实线表示，应与被注长度的方向平行，且不宜超出尺寸界线。任何图形轮廓线均不得用作尺寸线;尺寸起止符号一般应用中粗短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度应为2～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头或圆点表示。

尺寸数字应按设计规定书写。图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。尺寸数字应依据其读数方向注写在靠近尺寸线的上方中部，如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写。尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。

尺寸标注:图线不得穿过尺寸数字，不可避免时应将尺寸数字处的图线断开;互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸线应离轮廓线较近，大尺寸线应离轮廓线较远。图样最外轮廓线距最近尺寸线的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为7～2mm，并应保持一致。最外边的尺寸界线，应靠近所指部位，中间的尺寸界线可稍短，但其长度应相等。

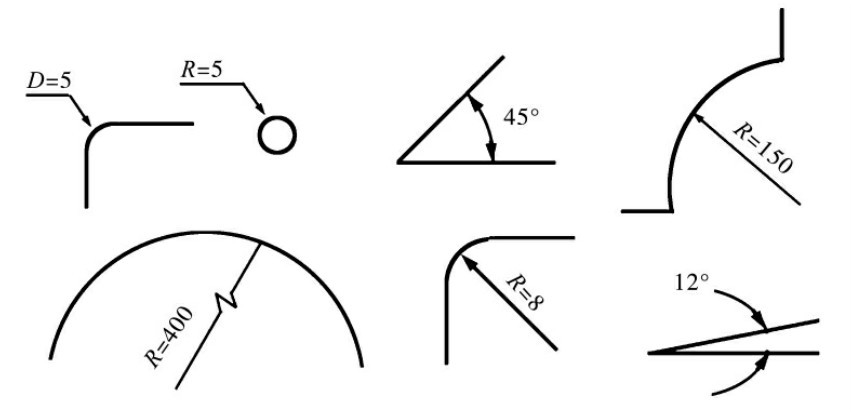

半径的尺寸线，应一端从圆心开始，另一端画箭头指至圆弧。半径数字前应加注半径符号“R”。标注圆的直径尺寸时，直径数字前应加符号“φ”或符号“D”。在圆内标注的直径尺寸线应通过圆心，两端画箭头指至圆弧。较小圆的直径尺寸可标注在圆外。角度的尺寸线应以圆弧线表示，该圆弧的圆心应是该角的顶点，角的两个边为尺寸界线。角度的起止符号应以箭头表示，如没有足够位置画箭头表示，可用圆点代替。角度数字应水平方向注写。(图3－4)

二、展示设计工程制图

通过展示工程制图系统学习，可以培养设计师的空间想象能力，即从二维的平面图形想象出三维的立体形态，培养、训练这种思维方式和绘图技巧，为从事专业设计课打下良好的基础。

1．展示设计平面图

展示设计平面图主要表达了建筑物和展示空间的平面形状大小及相关要素的相对位置关系。它是体现展示规模、区域划分和构成的整体蓝图，具体图示了展示空间的整体布置，是后序各项工作的重要依据。在展示策划阶段一般称展位图，其作用是说明客户预订展位的具体位置。又分为总平面图和展区平面图两类。

(1)总平面图

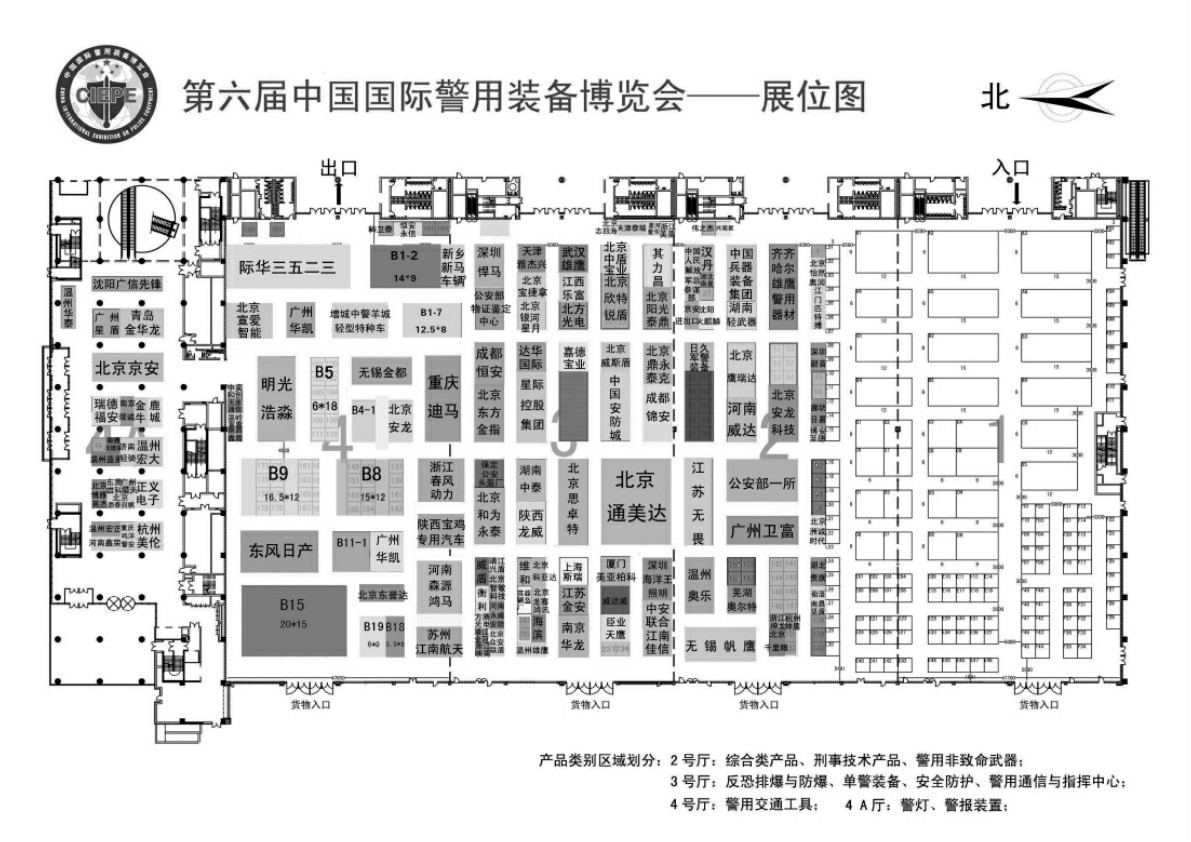

总平面图表明一个工程的总体布局关系，表示原有和新建工程的地点、位置、朝向、标高、道路布置、构筑物、地形、地貌以及道路、绿化和给排水、供电条件等方面的情况。(图3－5)

(2)展位平面图

平面图就是展厅的水平剖视图。假想用一水平面把展厅的窗台以上的部分切掉，切面以下的水平投影图就叫平面图。平面图主要表示房屋占地的大小，内部的分隔，台阶、楼梯、门窗等局部的位置和大小、墙的厚度等。图中一般应表现出主要的朝向、参观路线顺序、围合界面的厚度，标高、开口部及展具的位置、大小等。

2．展示设计立面图

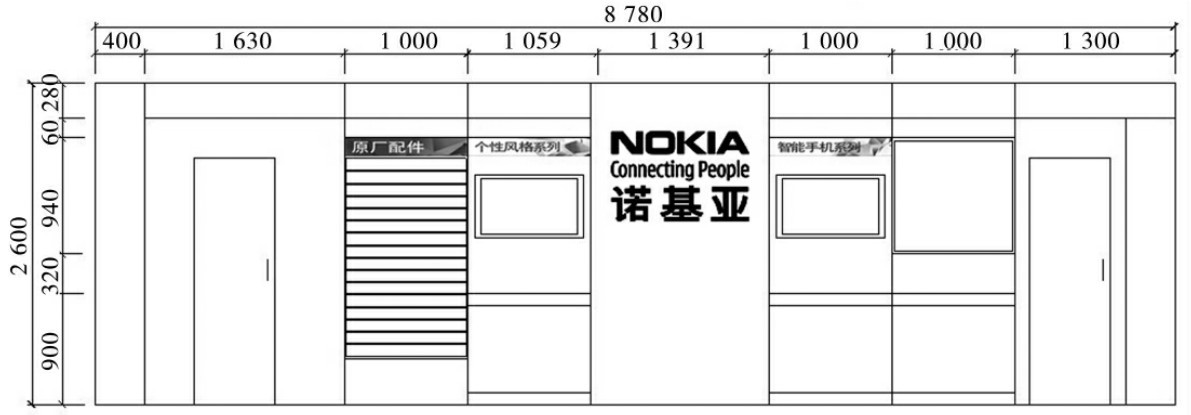

立面图能直观地反映建筑物、展示道具、展品造型等的外观形象，还能反映它们之间竖向的空间关系及一些嵌入项目的具体位置及空间关系，是用假想的立面对展示空间某个方向剖切后，人眼向水平方向看去而画出的正投影。绘制展示设计立面图常用的比例有1∶50、1∶100、1∶200。在展示设计立面图中，摊位、道具的立面式样及高度和宽度尺寸，主要的结构造型尺寸都要进行标注。体现主要外观特征的那一面称为正立面图，根据不同的表现要求也可分为背立面图和侧立面图等。(图3－6)

3．展示设计施工详图

在展示空间和展示道具设计完成定稿后，要进行具体的施工与制作，施工详图就是解决各细部结构、材料、尺寸做法及解决各细部结构、材料、构造关系的节点图或大样图。详图的比例可采用1∶1、1∶2、1∶5、1∶10、1∶20、1∶50等。

4．展示设计透视图

展示设计透视图是一种将三维空间的形体转换成具有立体感的二维空间画面的绘图技法，它能将设计师预想的方案比较真实地再现。在物体与观者位置间，假想有一透明平面，观者对物体各点射出视线与此平面相交之点相连接所形成的图形，称为透视图。适用于表现展示空间的透视画法主要有平行透视、成角透视、俯视图和轴测图等。(图3－7)

5．展示设计效果图

展示设计效果图是设计师通过手绘或电脑软件在展示施工前设计出的展示搭建后风格效果的图，可以提前让客户了解展示搭建以后是什么样子。

(1)手绘表现图

展示设计手绘表现图是设计师向我们表达他的设计想法和设计构思最直观的视觉艺术手段。展示设计手绘表现图是设计师的设计灵魂，更形象和立体，也具有很强的创造性。草图、手绘表现图对于我们设计能力的提高、设计思维的训练都有很大的帮助。

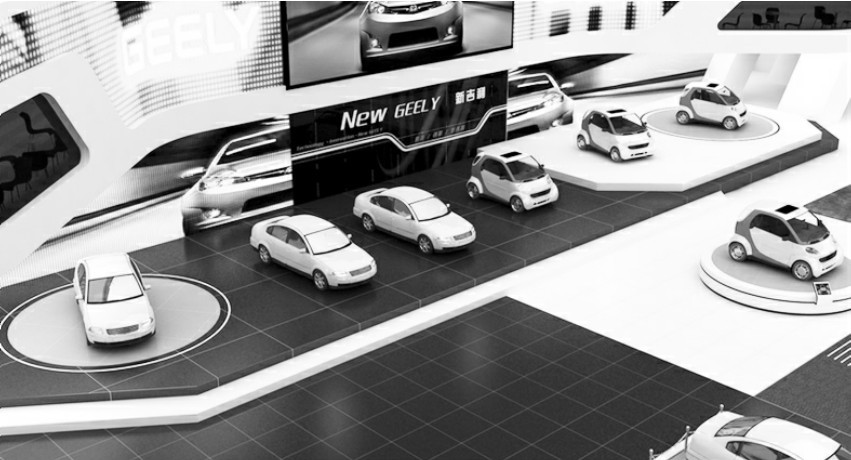

(2)电脑辅助3D设计效果图

电脑辅助3D设计效果图是展示设计师根据展示客户的要求和定位，通过计算机三维仿真软件技术来模拟真实环境的高仿真虚拟图片，效果图的主要功能是将平面的图纸三维化，仿真化，通过高仿真的制作设计出展示搭建后的风格效果的图。常使用的软件为3DMAX及Lights cape。在建模后使用专业的渲染辅助软件vray进行后期渲染，可以得到比3DMAX默认渲染更加逼真的渲染效果。后期处理通常使用Photoshop对效果图中的图像进行色彩调整和配景合成。(图3－8)

三、展示设计模型制作及种类

根据模型表现形式的不同，基本可以分为三个种类，即初步模型、方案模型和陈列模型。

1．展示设计初步模型

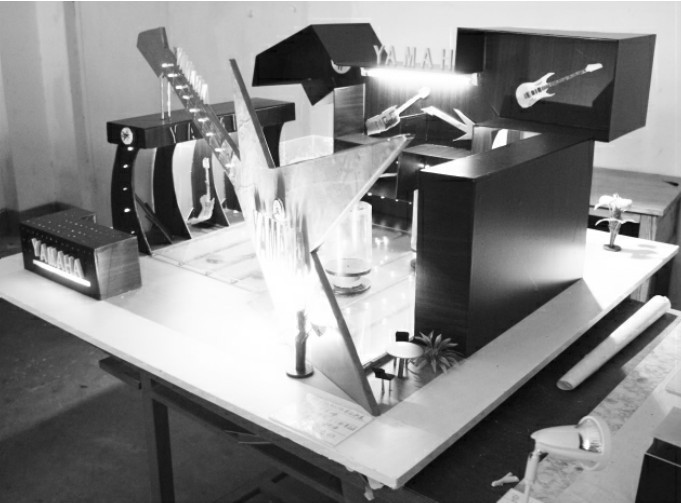

初步模型是按照设计图纸来制作，设计图纸应反映设计任务的要求(如面积、功能、高度、形式和风格等问题)，展示设计师根据基本要求构思出结构印象作出初步草图，初步草图可以是平面图，也可以是立面图，然后以此为基础横向或纵向发展，概括性地表达整体效果，形成展示空间的立体形式。一般情况下研讨模型可以由以下材料制作:卡纸、KT板、石膏和木头等。(图3－9)

2．方案模型的设计

方案模型也可称为方案研究测试模型，同属于初步模型。在初步模型和方案完成后使用的标准模型，它较前述模型对展示空间有更细致的刻画，亦叫表现模型，着重于在展示形态的推敲、空间尺度的分析、色彩关系、视觉效果的研究以及人机工程学的研究等方面。标准模型在整个设计过程中处于初步模型和最终展示设计模型之间，作用一般是方案讨论(参与竞标、竞赛)、报送审批等。也有不少甲方会将它作为最终展示设计模型。(图3－10)

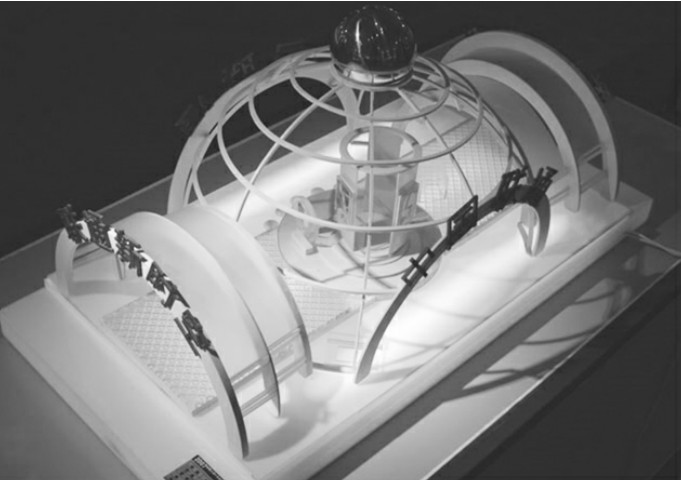

3．陈列模型的设计

以标准模型为基础，按照各方面的修改意见综合成的最终模型为展示设计模型。它是一个完美的、小比例的展示空间复制品。展示设计陈列模型可以在竣工前根据施工图制作，也可以在工程完工后按实际建筑物去制作。对于材质、装饰、形式和外貌要准确无误地表达出来，精度和深度比标准模型都要更进一步。它可以从结构、空间、体量、材料、色彩甚至是光、电、影效果等部分对设计进行较为直观的体现，主要用于上报审批、教学或陈列等。(图3－11)

四、展示模型的工具及材料

1．展示模型的制作工具

(1)切割工具

包括30度美工刀、雕刻刀、钢尺板、墙纸刀、单双面刀片、手术刀、尖头木刻刀与电热锯、电动线锯等。主要用于切割纸类或板类材料。

(2)辅助工具

包括供切割材料时定位用的钢板尺、做斜割600吹塑板使用的定位三棱比例尺、打磨修整有机板用的什锦组锉、台虎钳，手电钻、电吹风镊子、切割板、钢锉、砂纸等。

(3)雕刻及吸塑设备

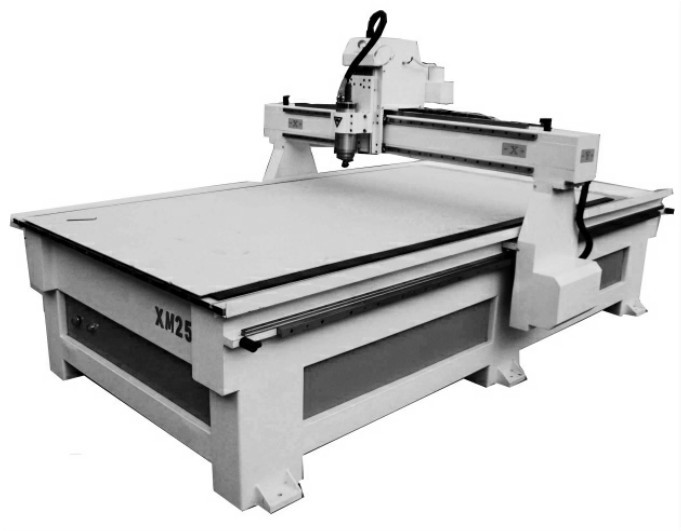

如雕刻机(图3－12)、刻字机、抛光机、吸塑机、修边机等。

2．展示模型的制作材料

(1)底座材料

底座材料包括细木工板或称为大芯板、密度板、九夹板、白卡纸、即时贴/波音软片、有机玻璃、玻璃、五金及电料灯具等以及各类胶黏材料如热熔胶、502、三秒、模型胶等。

(2)模型主体材料

模型主体制作材料包括模型咭纸(模型厚卡纸)、有机玻璃、PVC片、ABS板/灯箱片、玻璃、白卡纸、即时贴/波音软片、五金及电料灯具、相关行业产品模型道具以及各类胶黏材料如热熔胶、502、三秒、模型胶等。

五、展示设计模型的制作方法

展示设计模型制作之前，应首先准备好项目总体规划平面图(CAD文件)，主体平面、立面、剖面图(CAD文件)等，确定好模型制作比例、制作所使用的材料以及加工制作方法，做到有的放矢。

展示模型制作程序如下:

(1)先根据模型比例将各种材料准备好，下料的尺寸要比实际所需要尺寸略大些，留出加工量，分组存好。

(2)展示设计制作模型一般先从底座制作开始，从色彩到材质以及是否有光带或传动装置等，都要做到胸中有数，精心设计。

(3)根据设计好加工图纸，按照一定的比例放样下料，可以采用雕刻机加工主体造型的各部分部件，也可以手工切割。

(4)开始主体造型的制作和黏合，再按平面的位置固定在托板上。根据需要可以放置企业名称及宣传口号等美工字及其展览的画面，并进行一些细节修饰制作。

(5)展示模型完成后，须要设计标题栏，一般固定在展示模型托板右下角。标题栏的内容包括:展示名称、模型设计者、模型比例、制作时间等。(图3－13)

特别提示

展示设计制图的规范和要求。

展示设计模型的种类。

展示模型的制作程序。

拓展提高

展示设计的施工程序

在展示设计施工过程中，工序之间、工种之间的相互配合十分重要，特别是大型的展示设计活动，展示施工和制作往往是一个再创作过程。

一般来说，展示施工的程序包括以下几个方面:

(1)分析图纸，理解图纸的展示设计意图和理念。

(2)确定施工的范围和规模，制定施工方案和进度时间表。

(3)确定施工工序，制定具体施工工艺流程及管理方法。

(4)制订展示设计材料计划，安排工序组领取材料，按图纸放样。

(5)各工序组进行工艺制作加工或组装安装。

(6)按工序协调施工顺序，掌握交叉施工的环节和节奏。

(7)按图纸检查工程质量，按工序检查施工进度。

(8)统一验收，组织预展览。

(9)正式展出，做好跟踪服务和维修工作。

思考练习

一、思考题

1．常用的展示表达有哪些?

2．列举展示模型制作对促进展示设计的作用。

二、实训题

1．根据一个展示设计效果图画出详细施工图。

2．根据一个展示设计效果图和施工图制作出一个方案模型(比例:1∶50)。
