5.2.2　计算工况

已有的气象观测资料表明，桥位处的风向较为固定，桥位处的主导风向为顺河道的南风，桥位处日常大风的10 min平均风速在10 m/s以内。因此，根据桥位处已有的风向和风速资料，设置了5个不同来流风向的计算工况，5个计算工况的风向包含了桥位处90%的来流风向，同时针对核心工况3设置了来流风速分别为4.0，6.0，8.0，10.0，12.0 m/s共5种不同的来流风速，计算工况风向如图5.5（a）所示，参数设置见表5.1。

为减少两个塔肢的干扰，风传感器的安装选定在主风向迎风侧的下游塔肢上。因此，重点针对下游塔肢附近的风场进行分析。为全面了解桥塔周围的绕流情况，在有限元模型中的上游侧塔肢周围布置虚拟风监测点，虚拟风监测点布置在以桥塔中心为圆心的一系列圆周上，每个圆周上均布置32个虚拟风监测点，两个监测点的间隔角度为11.25°，圆半径为5.5~12.5 m，虚拟风观测点离桥塔表面的距离为1.75~8.75 m。假定桥塔的特征尺寸为D，相当于设定的虚拟风监测点离桥塔的距离为（0.2~1.2）D。数值模拟中虚拟风监测点布置如图5.5（b）所示。

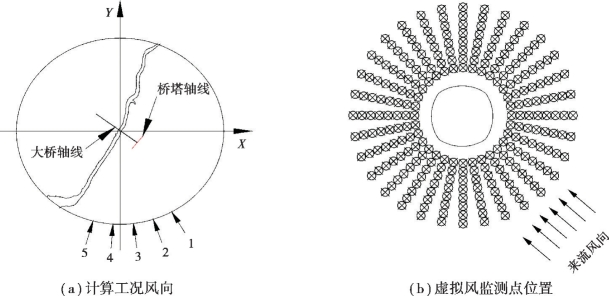

图5.5　计算工况及虚拟风观测点布置

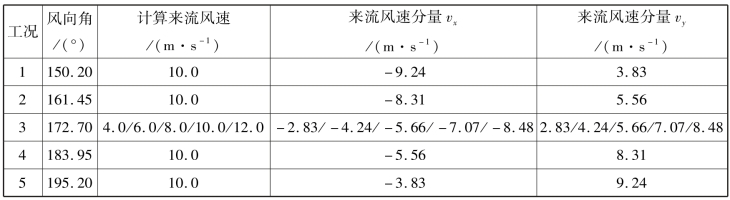

表5.1　计算工况参数设置

注：风向角正北方向为0°，正东方向为90°，正南方向为180°，正西方向为270°。
