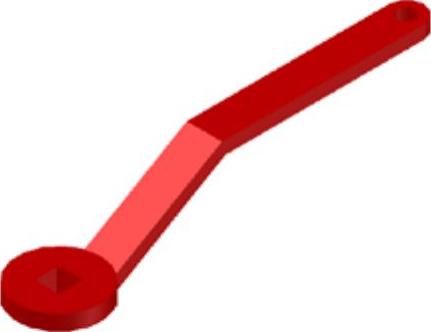

本实例绘制的扳手立体图，如图10-113所示。主要应用创建圆柱体命令CYLINDER，复制边命令SOLIDEDIT，长方体命令BOX，拉伸命令EXTRUDE以及布尔运算的差集命令SUBTRACT和并集命令UNION等，来完成图形的绘制。
图10-113 扳手立体图
光盘路径
光盘\动画演示\第10章\扳手.avi
操作步骤
设置线框密度。在命令行中输入ISOLINES，设置线框密度为10。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，切换到西南等轴测图。
绘制扳手端部。
创建圆柱。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮
，采用指定底面圆心点、底面半径和高度的模式绘制圆柱体，以原点为圆心，半径为19，高度为10的圆柱体。
复制圆柱底边。单击“三维工具”选项卡“实体编辑”面板下拉菜单中的“复制边”按钮
，选取圆柱底面边线，在原位置进行复制。
绘制辅助线。单击“默认”选项卡“绘图”面板中的“构造线”按钮
，过坐标原点及（@10＜135）绘制辅助线。
修剪辅助线及复制边。单击“默认”选项卡“修改”面板中的“修剪”按钮
，对辅助线及复制的边进行修剪。
创建面域。单击“默认”选项卡“绘图”面板下拉菜单中的“面域”按钮

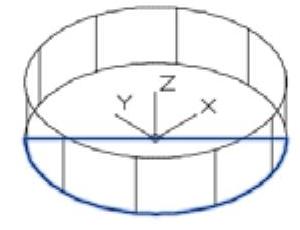

，如图10-114所示，将修剪后的图形创建为面域。
拉伸面域。单击“三维工具”选项卡“建模”面板中的“拉伸”按钮
，将创建的面域进行拉伸操作，拉伸高度为3。
差集运算。单击“三维工具”选项卡“实体编辑”面板中的“差集”按钮
，将圆柱与拉伸实体进行差集运算，结果如图10-115所示。
图10-114 创建面域
图10-115 差集拉伸实体
创建圆柱。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮
，以坐标原点为圆心，创建直径为φ14，高10的圆柱。
绘制把手。
创建长方体。单击“三维工具”选项卡“建模”面板中的“长方体”按钮
，采用角点，长度的模式绘制长方体，中心点坐标为（0，0，5），长度为11，宽度为11，高度为10。
交集运算。单击“三维工具”选项卡“实体编辑”面板中的“交集”按钮
，将φ14圆柱与长方体进行交集运算。(https://www.daowen.com)
差集运算。单击“三维工具”选项卡“实体编辑”面板中的“差集”按钮

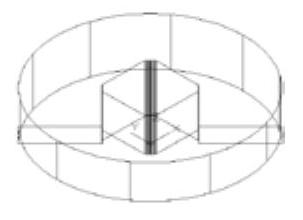

，将圆柱与交集后的实体进行差集运算，结果如图10-116所示。

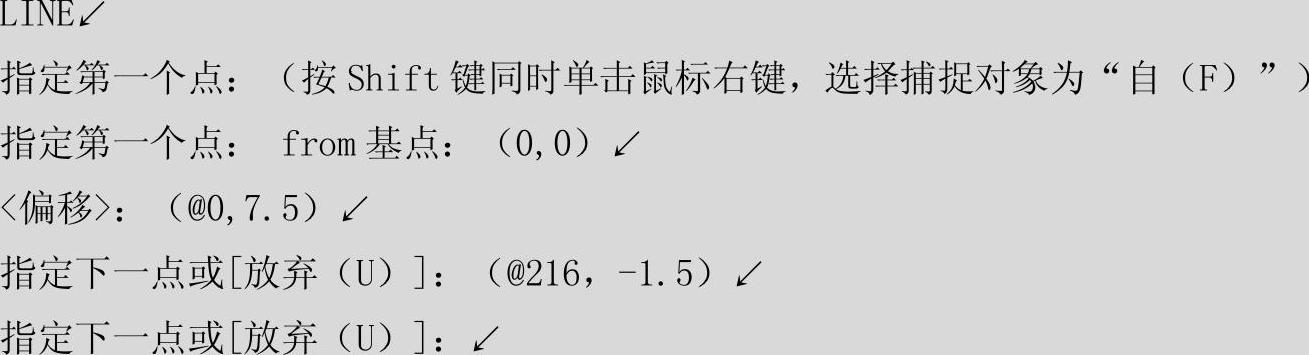

创建面域。将视图切换到俯视图，单击“默认”选项卡“绘图”面板中的“直线”按钮绘制二维图形，命令行提示与操作如下：

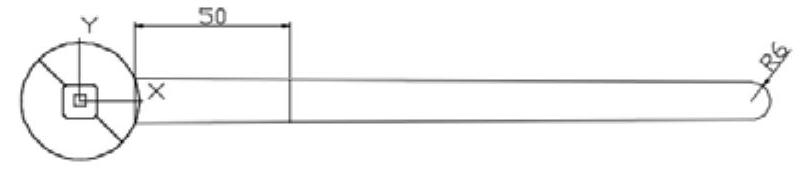

然后利用“镜像”、“直线”、“修剪”、“偏移”、“倒圆角”、“打断”命令绘制图形，结果如图10-117所示。
单击“默认”选项卡“绘图”面板中的“面域”按钮
，将其创建为面域。
拉伸面域。单击“三维工具”选项卡“建模”面板中的“拉伸”按钮
，分别将两个面域拉伸6。
图10-116 差集后的实体
图10-117 创建面域

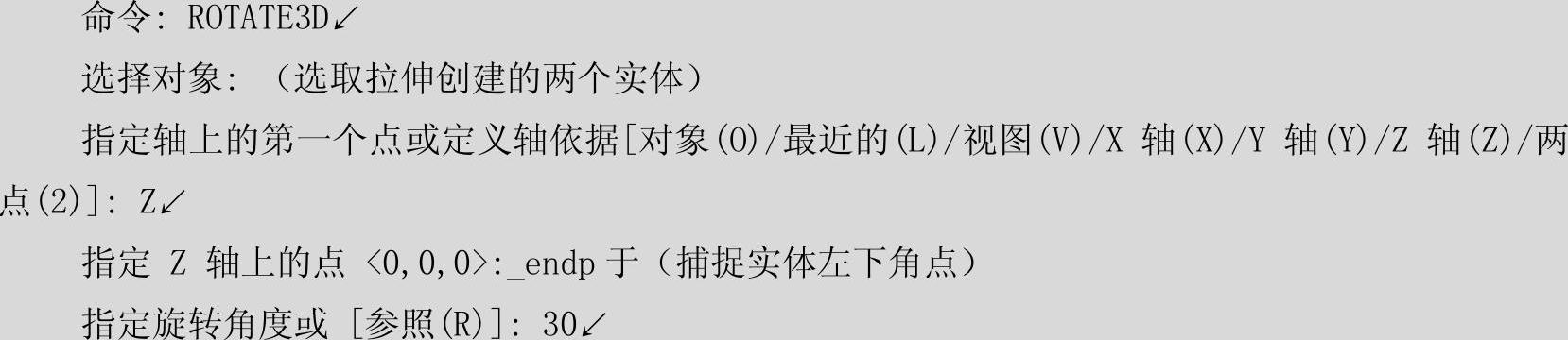

旋转拉伸实体。将视图切换到前视图。在命令行中输入ROTATE3D命令，命令行提示与操作如下：

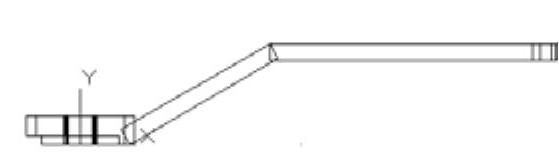

重复“旋转”命令，将右部拉伸实体，以Z轴为旋转轴，以实体左上角点为旋转轴上的点，将实体旋转-30°，结果如图10-118所示。
并集运算。单击“三维工具”选项卡“实体编辑”面板中的“并集”按钮
，将实体进行并集运算。
创建圆柱。将试图切换到西南等轴测图。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮
，以右端圆弧圆心为中心点，创建直径为φ8，高6的圆柱。
差集运算。单击“三维工具”选项卡“实体编辑”面板中的“差集”按钮

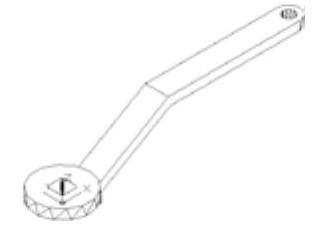

，将实体与圆柱进行差集运算。消隐处理后的图形，如图10-119所示。
图10-118 旋转后的实体
图10-119 消隐后的实体
渲染处理。选择菜单栏中的“视图”→“渲染”→“渲染”命令，渲染后的效果如图10-113所示。
