5.5.4 使用【转换点工具】

路径由直线路径和曲线路径构成，而直线路径和曲线路径又分别是由直线锚点和曲线锚点连接而成，有时为了满足路径编辑的要求，需要在直线锚点和曲线锚点之间互相转换，为了达到此目的，需要使用工具箱中的【转换点工具】。

【转换点工具】可以转换路径上的锚点类型，例如将平滑点转换成角点，将角点转换成平滑点等。【转换点工具】在编辑路径的过程中扮演着重要角色，它使路径编辑工作更具灵活性。

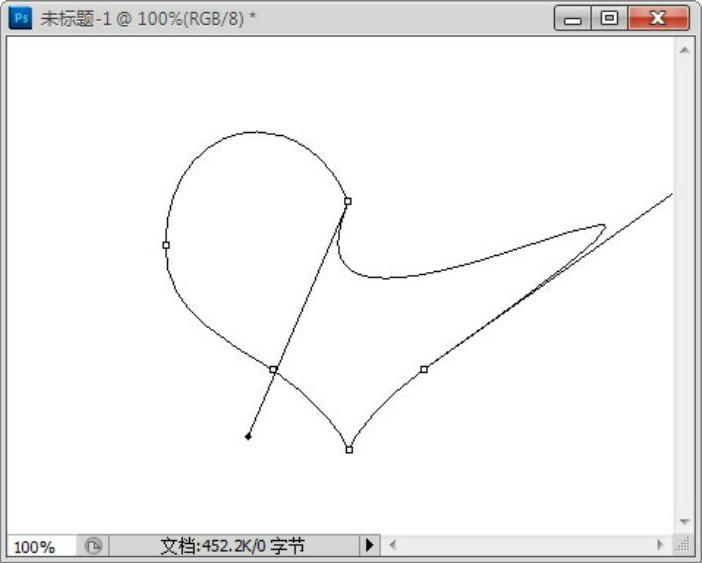

图5-55 删除锚点并改变路径形状

如果要把曲线锚点转换为直线锚点，可按以下步骤操作：在工具箱中选中【转换点工具】，移动鼠标至图像中的路径锚点上单击，即可将一个曲线锚点转换为直线锚点，图5-56为转换前的路径形状，图5-57为转换后的效果。

如果要把直线锚点转换为曲线锚点，可按以下步骤操作：在工具箱中选中【转换点工具】，单击需要转换的锚点并拖动调整弯曲形状，如图5-58所示是将图5-57中间的直线锚点转换为曲线锚点后的效果。

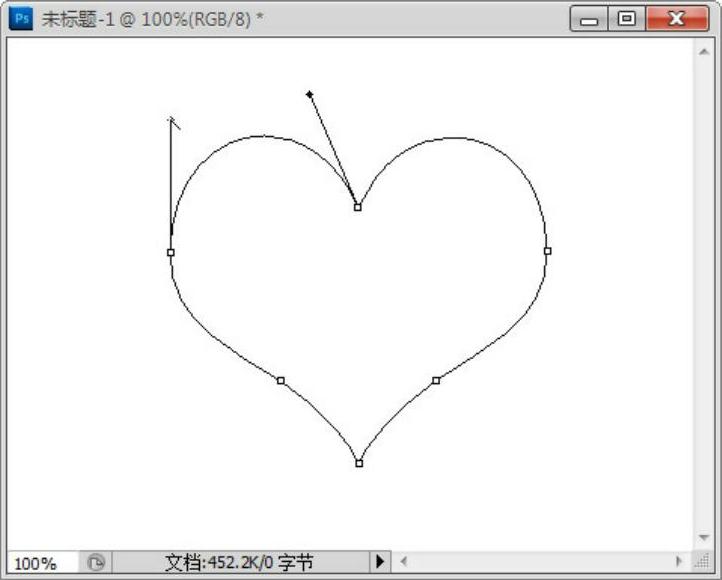

图5-56 转换前路径

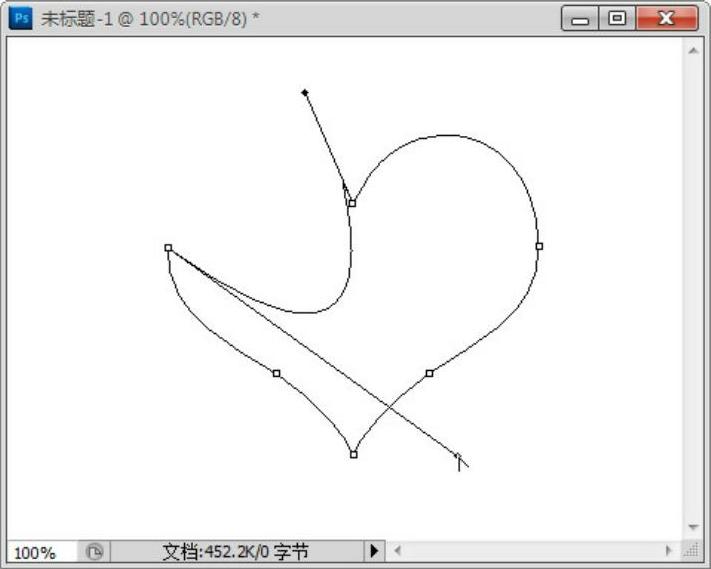

图5-57 转换后效果

使用【转换点工具】按钮还可以调整曲线的方向。比如图5-58中间的曲线锚点有两条方向线，用按钮单击其中一条方向线的一端并进行拖动，如图5-59所示，就可以单独调整这一端方向线所控制的曲线形状。图5-60是将该端点拖动至窗口左下角时路径的效果图。

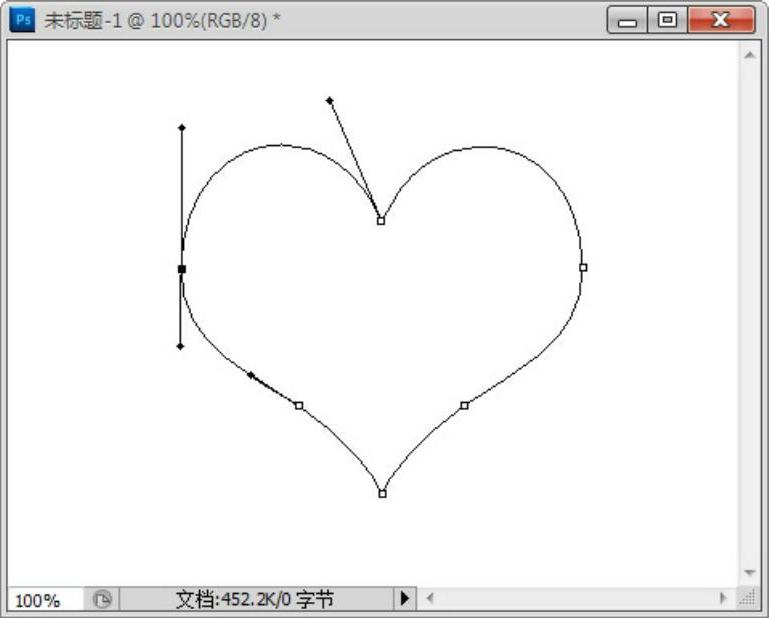

图5-58 转换为曲线锚点后的效果

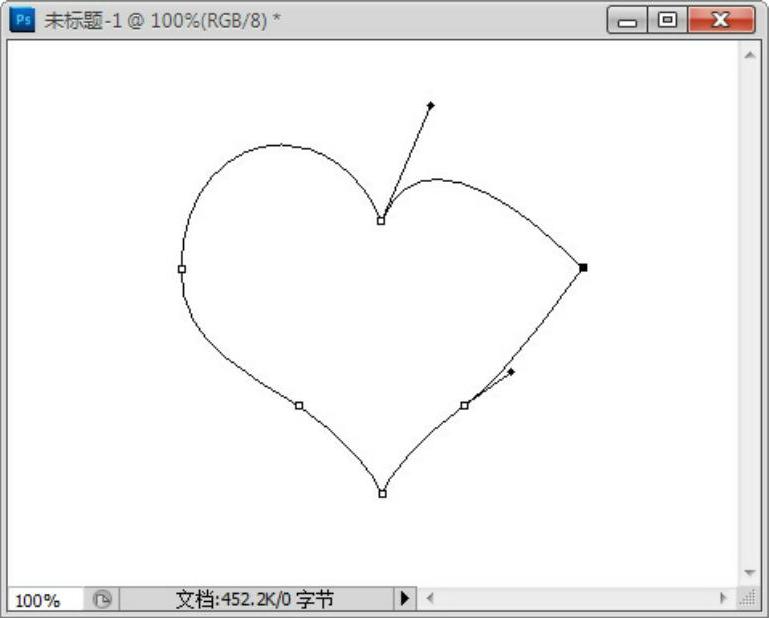

图5-59 调整一端方向线所控制的曲线形状

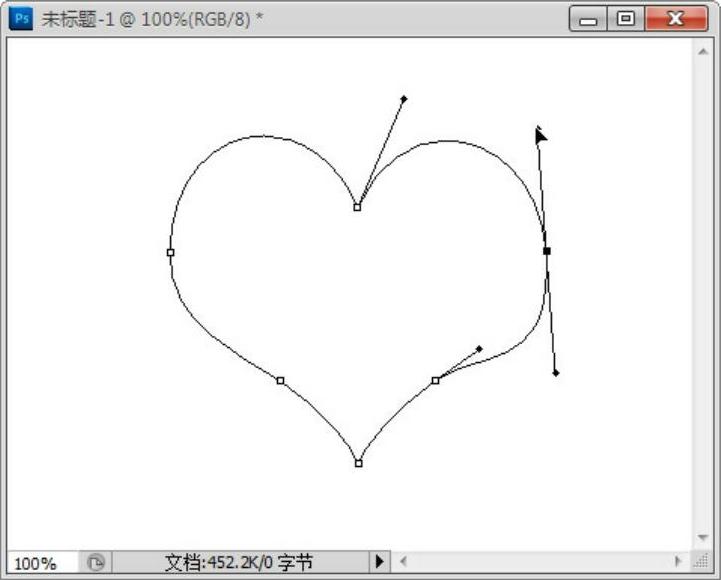

图5-60 将端点拖动至左下角的效果

提示：在选中【钢笔工具】的情况下，移动鼠标指针至曲线的方向线上按〈Alt〉键，则会变为转换点工具。
