5.7.4  绘制直线

5.7.4 绘制直线

使用【直线工具】可以绘制出直线、箭头的形状和路径。其绘制操作与矩形工具基本相同，只要使用此工具在图像窗口拖动就可以拉出一条直线。直线的相关设置主要在选项栏中进行，在工具箱中选择【直线工具】后的选项栏如图5-93所示。

图5-93 【直线工具】选项栏

绘制直线时，可以在选项栏中的【粗细】文本框设置线条的宽度，数值范围为1～1000，数值越大，绘制出来的线条越粗。

在选项栏中点击【自定义形状工具】右侧的小三角按钮可以打开【箭头】面板，如图5-94所示。通过在【箭头】面板进行设置，【直线工具】可以绘制出各种各样的箭头。【箭头】面板中各个选项的具体含义如下。

●【起点】：选中此复选框，在起点位置绘制出箭头。

●【终点】：选中此复选框，在终点位置绘制出箭头。

●【宽度】：设置箭头宽度，范围为10%～1000%。

●【长度】：设置箭头长度，范围为10%～5000%。

●【凹度】：设置箭头凹度，范围为50%～-50%，如图5-95所示。

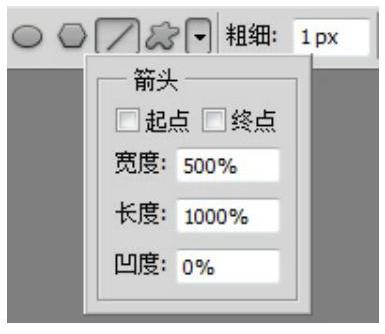

图5-94 【箭头】面板

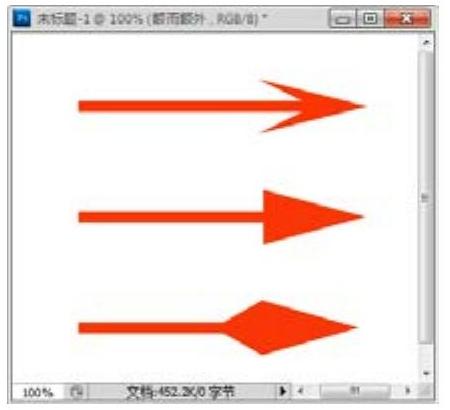

图5-95 设置凹度
