4.1.1　截割模型及截割方案确定

截齿选用镐型截齿，截齿尺寸如图4.1所示，截齿三维模型如图4.2所示。

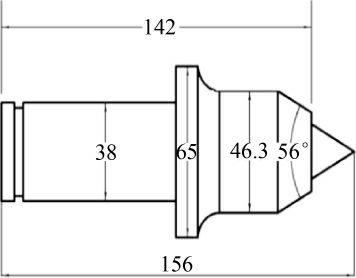

图4.1　截齿尺寸图

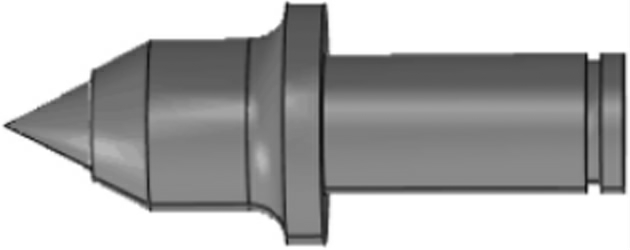

图4.2　截齿三维模型

截齿由齿体和齿尖构成，齿体选用42CrMo钢，齿尖选用YG系列的硬质合金。材料参数如表4.1所示。

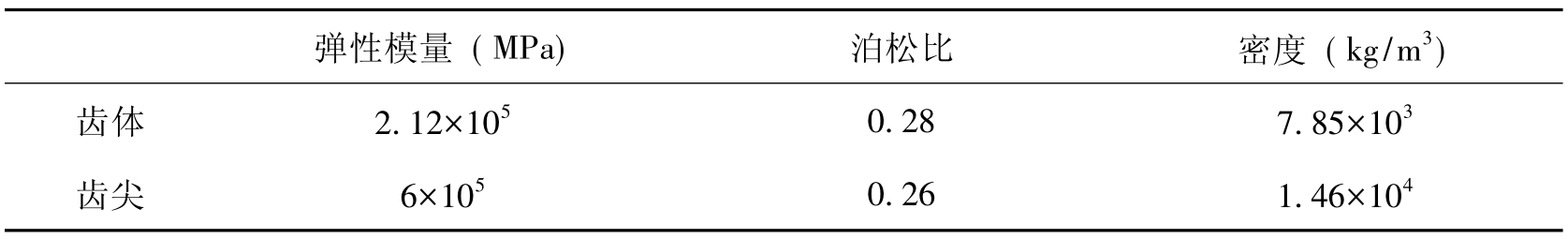

表4.1　截齿材料参数

模拟设置实验组与对照组。实验组基于上一章50MPa地应力的工况下多孔卸荷最佳钻孔参数进行镐型截齿截割模拟，对照组为50MPa地应力工况下无孔未卸荷深部硬岩进行截割模拟，在得出实验组最佳截割参数后与实验组进行对比。实验组与对照组装配关系如图4.3和图4.4所示。

岩体以及钻头的网格划分形式与第一章相似，对岩体中间部分进行细致划分，节点间距为0.003m，其他非破坏截割部分节点间距0.08m，共划分网格293 580个；对于截齿网格划分选取C3D8R的单元类型，齿尖划分节点间距为0.01m，齿身划分节点间距为0.012m，共划分网格1470个。截齿网格划分如图4.5所示。

图4.3　实验组装配图

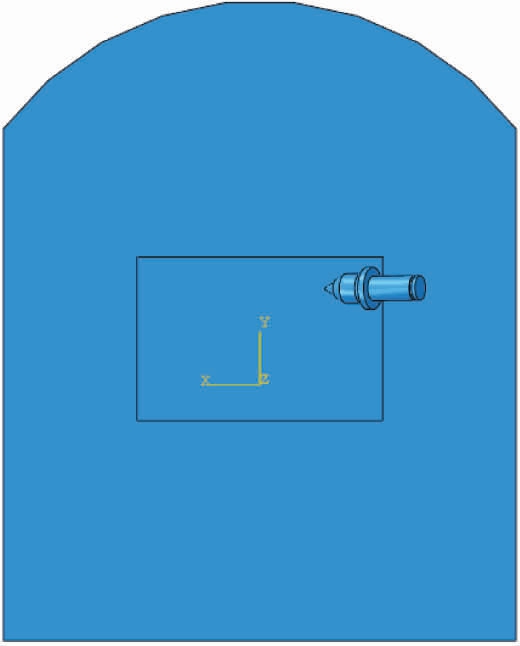

图4.4　对照组装配图

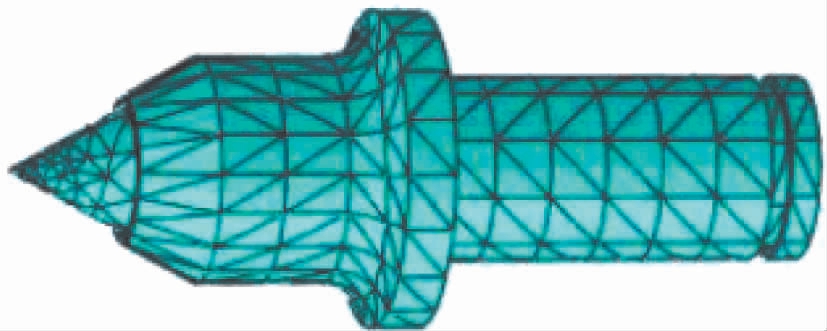

图4.5　截齿网格划分图
