5.1.2 有限元模型的网格划分
2025年09月27日
5.1.2 有限元模型的网格划分
在进行有限元数值模拟仿真时,对创建的物理模型合理划分网格是仿真计算的基础,网格质量的优劣直接影响到仿真结果的准确性和仿真运行的效率。在ABAQUS软件中,网格单元划分通常有四面体和六面体两种形式,划分方式有自由划分和扫掠网格划分等,自由划分方式适用于形体复杂的模型,扫掠网格划分方式通常适用于规则的形体模型。
在本文中,由于岩石模型比较规则,所以,对岩石采用六面体8节点缩减积分单元(C3D8R)扫掠网格划分方式,采用中轴算法,将岩石划分成中心密集周围疏松的网格单元,这样既节省计算时间又保证计算精度,节点总数为167 433。在对钻头进行网格划分时,考虑到其结构的复杂性,对钻头采取了分段划分的形式,即对钻头不同部分采用不同的网格划分方式。最终对钻头与岩石直接接触部分采用10节点四面体单元(C3D10M)自由网格划分,对钻杆部分采用六面体8节点缩减积分单元(C3D8R)扫掠网格划分方式,网格节点总数为9290。网格划分情况如图5.1所示。

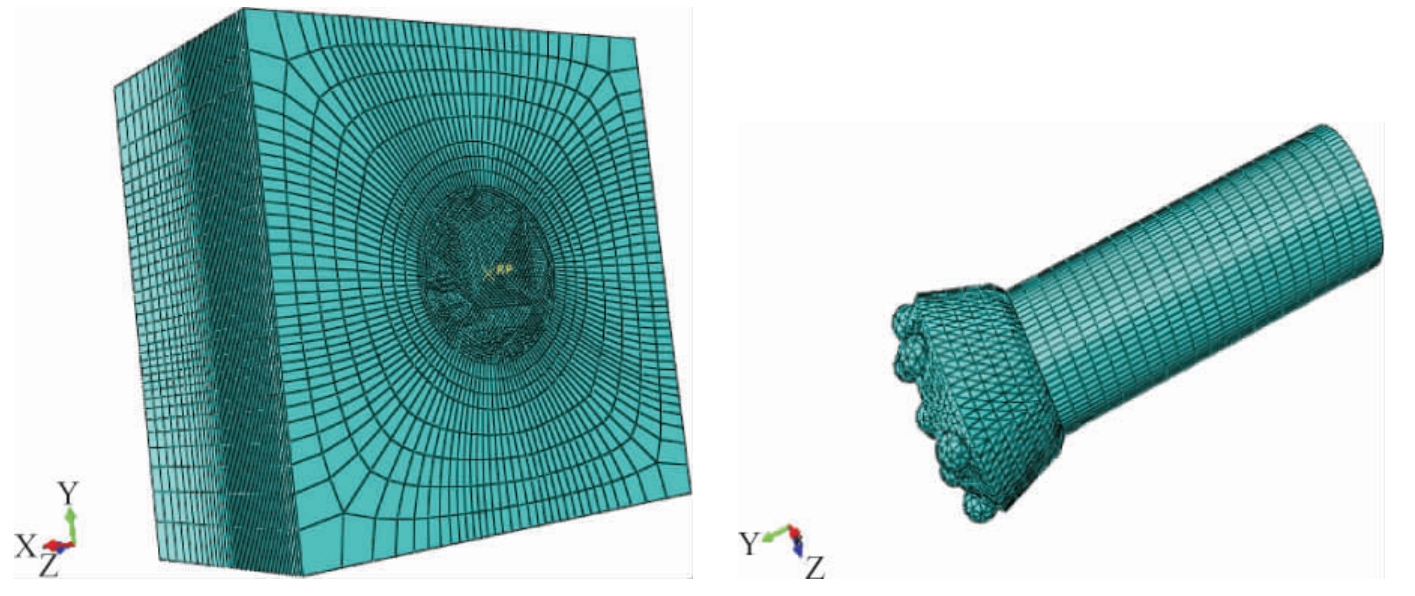

图5.1 岩石和钻头的网格划分模型
