10.4.2　试验梁理论计算挠度与试验值对比

10.4.2　试验梁理论计算挠度与试验值对比

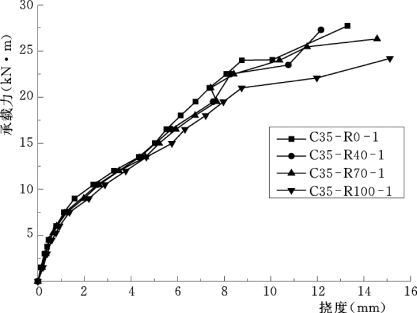

图10.17　第1组梁荷载—挠度曲线

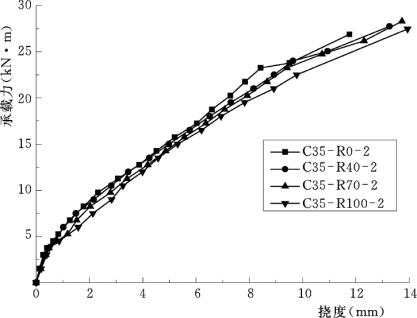

图10.18　第2组梁荷载—挠度曲线

钢筋混凝土受弯构件在正常使用极限状态下的挠度，可按照结构力学方法计算，将再生混凝土梁挠度试验值与计算值绘制对比关系图，如图10.19所示。从图10.19中可以看出：在荷载比较小的时候，计算值大于试验值，荷载增大之后，试验值大于计算值。这说明按照普通混凝土结构设计规范计算再生混凝土梁的挠度值不安全。由于现行规范中挠度的计算公式不适用于再生混凝土梁，为简化计算，可以考虑将挠度计算值乘以一个调整系数，根据本试验结果对比，可以乘以1.3的扩大系数。根据重新调整的挠度公式计算挠度并与试验值对比，对比结果如图10.20所示。在正常使用阶段，修正值大于试验值，能够较好符合。由于试验梁数量有限，能否满足实际工程中对挠度的要求还需更多数据进行验证。从图10.20中可以看出，在正常使用阶段，试验值与修正后的挠度计算值还是比较符合的，调整后试验值与计算值之比的平均值为0.899，标准差为0.089，变异系数为0.099，计算值比试验值大，可以满足实际工程中对挠度的要求。

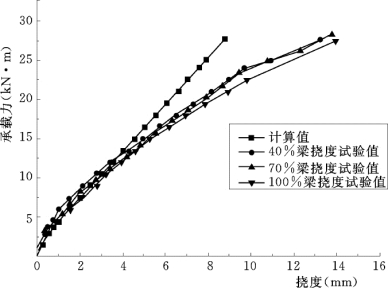

图10.19　试验梁挠度试验值与计算值对比图

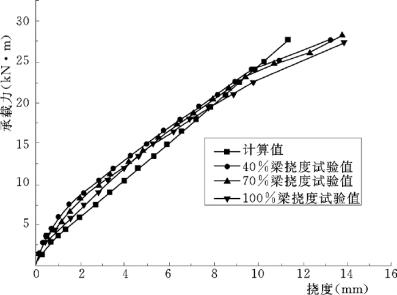

图10.20　试验梁挠度修正值与试验值对比
