5.4.1  算例系统介绍

下面以如图5-6所示的风电场为例，在电力系统分析软件DIgSILENT/PowerFactory[9-11]仿真平台上建立风电场动态等效模型，验证上述风电场建模方法的正确性和有效性。

风电场是由33台容量为1.5MW的双馈变速风电机组组成，风电机组的叶轮直径为70m，轮毂高度为65m。风电场地势平坦，风电机组的排列布置如图5-6所示。风电场通过70km的线路接入6号220kV变电站，接入电网的系统单线图如图5-7所示。风电场内的风电机组分四组，第一组、第二组、第三组、第四组分别通过长度为3km、2km、1km和0.5km的架空线路连接于风电场升压站。风电场内部馈线采用LGJ—185的架空线路。风电机组坐标见附录A，各个变电站的负荷见附录B，风电机组的电气、机械参数见附录C。

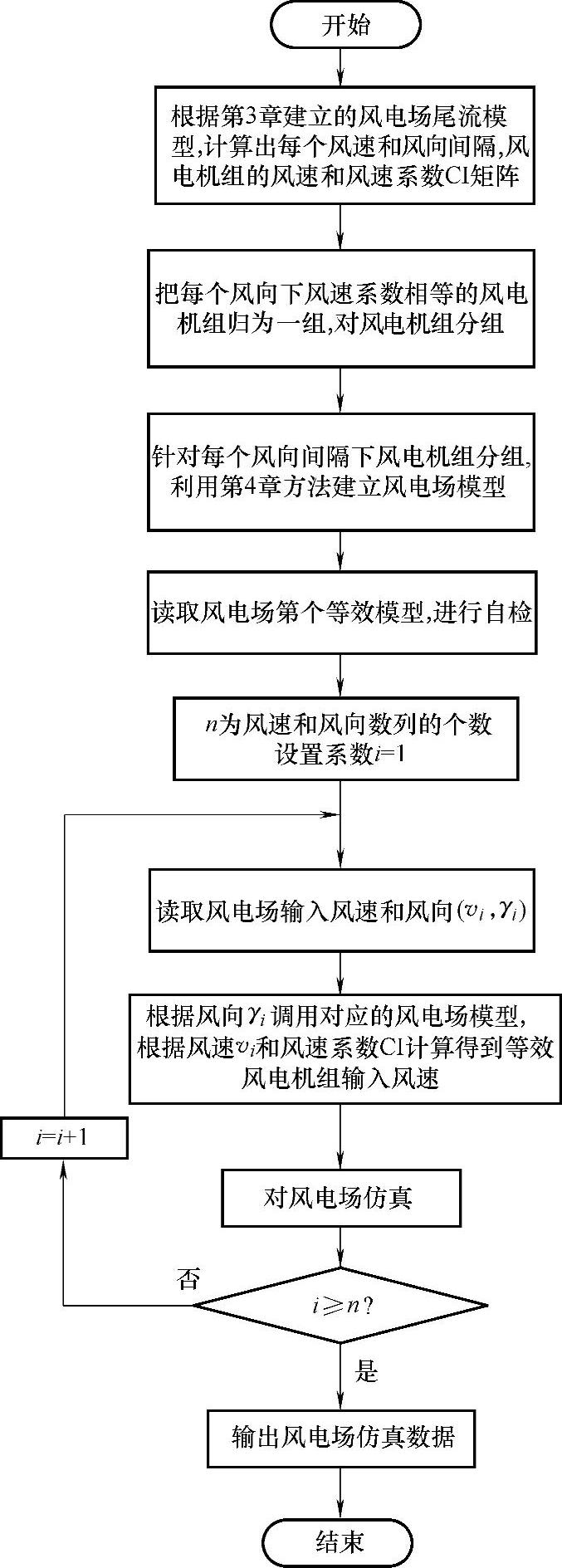

图5-5 风速、风向变化时风电场建模仿真程序框图

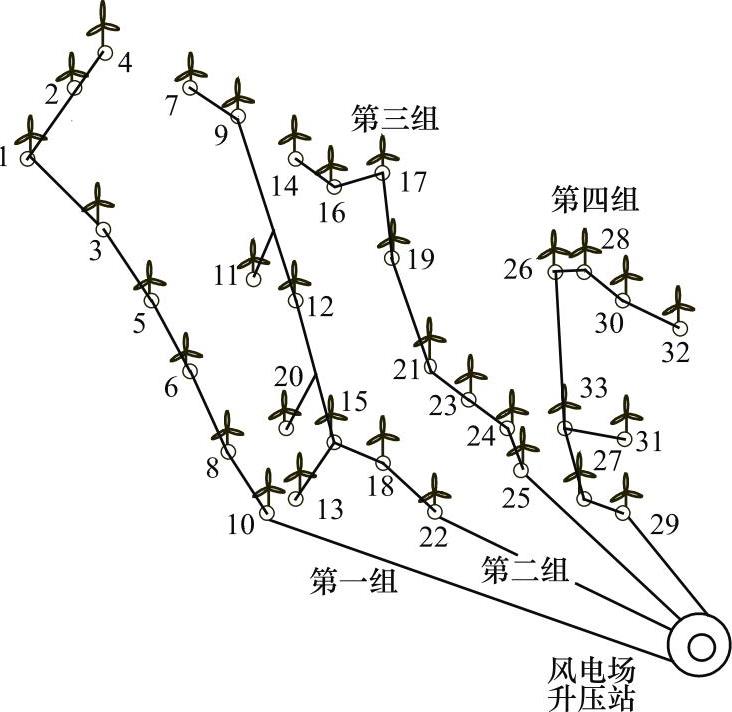

图5-6 其风电场风电机组排列布置

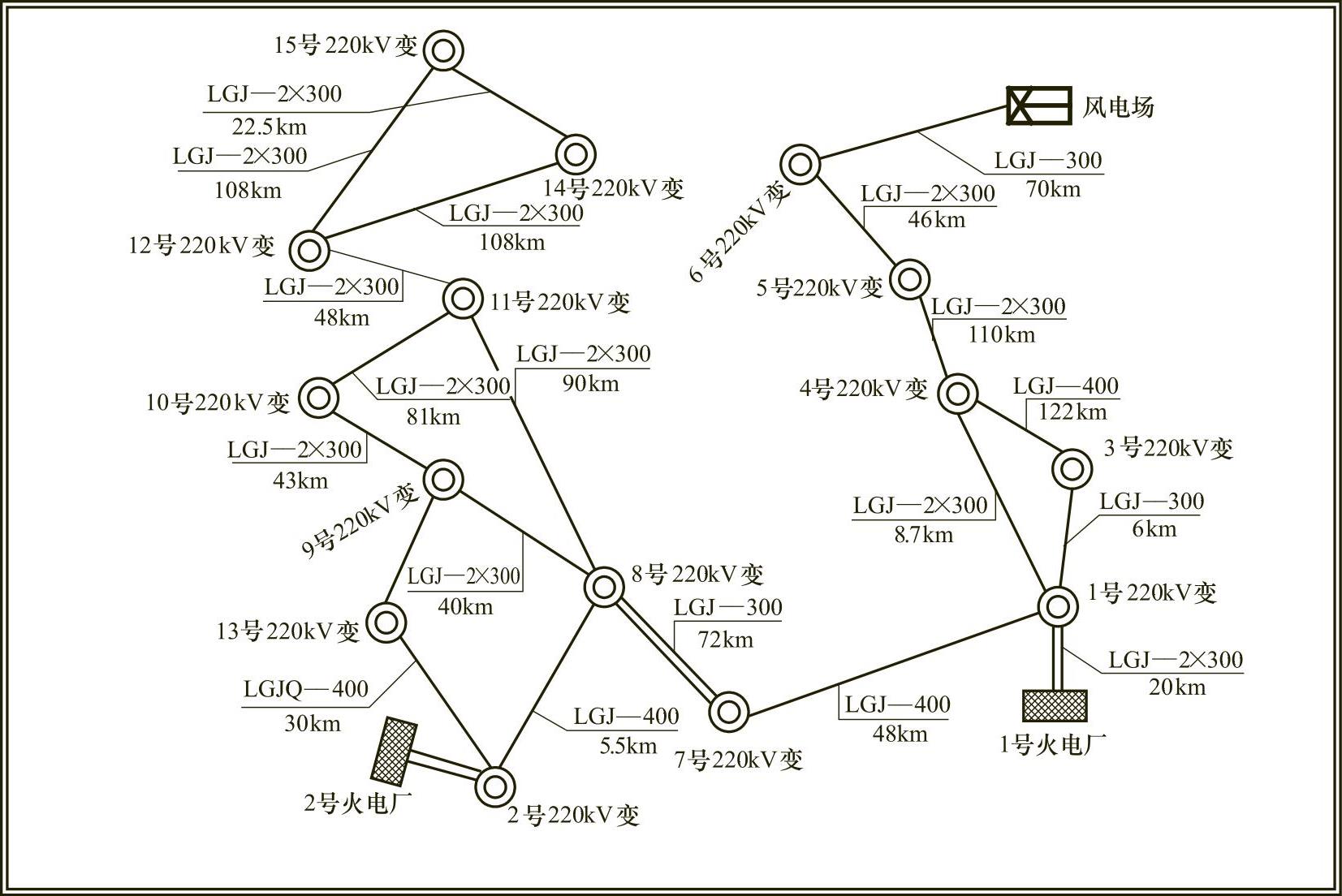

图5-7 系统单线图

在下面仿真分析中，首先建立风电场模型并对模型合理性进行验证，然后分别分析尾流效应和馈线对风电场运行特性的影响。
