三、步骤与方法
（一）冷却液检查的方法
1.检查冷却液液位
发动机在冷态时，发动机冷却液液位应在LOW和FULL刻度线之间，如图5-49所示。如果发动机冷却液液位低于LOW刻度线，应检查冷却液是否泄漏；如果无泄漏，则应添加冷却液到FULL刻度线。
2.检查冷却液是否泄漏
1）卸压，逆时针缓慢旋转散热器开关，等待卸放残余压力，在所有的“嘶嘶”声都消失后，才可拆卸散热器开关。

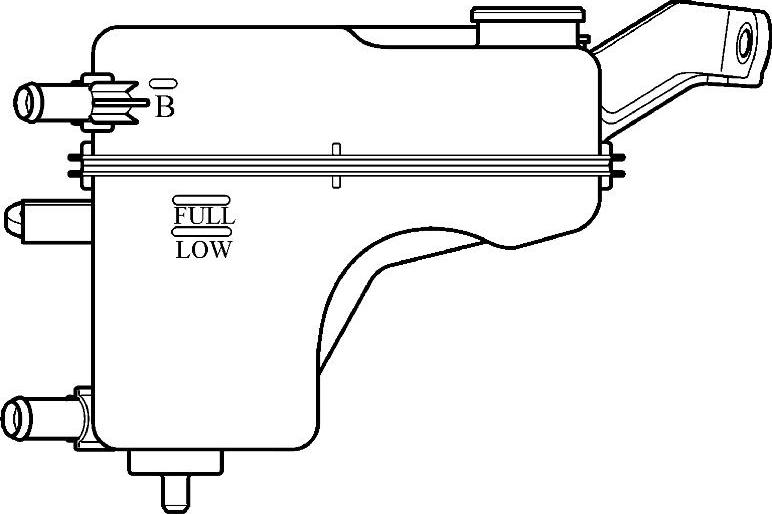

图5-49 冷却液液位刻度线
提示：为避免烫伤，不要在发动机和散热器总成很烫的情况下，拆下散热器盖分总成。热膨胀会导致热的发动机冷却液和蒸气从散热器总成中溢出。
2）把水加入散热器，检测散热器芯是否泄漏，清理散热器芯，以便查找损坏的部位。
3）如图5-50所示，连接压力表至散热器加注口，并施加正常的系统工作压力108kPa。
提示：如果测试时，软管过度扩张或膨胀，则需要更换软管。
4）如果压力下降，检查软管、散热器总成和冷却液泵总成是否有泄漏。如果发动机外部没有冷却液泄漏痕迹，则检查散热器芯、气缸体和气缸盖内部是否有泄漏。
5）检查完毕后，应释放系统压力，拆下冷却液压力表，装上散热器开关。
3.检查发动机冷却液质量
1）打开散热器开关。

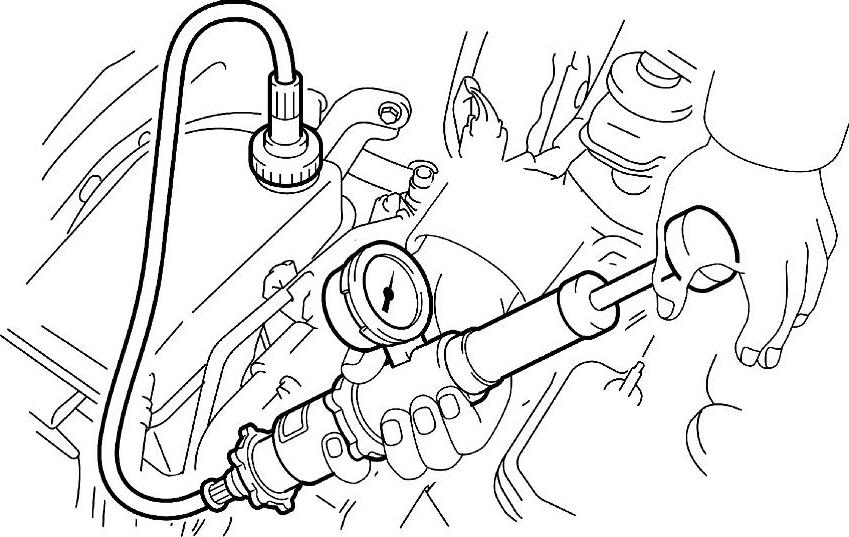

图5-50 散热器测试压力
2）检查散热器开关和散热器注水口周围是否有过多积锈或水垢；发动机冷却液中应没有机油；如果有上述情况或冷却液过脏，则更换发动机冷却液。
3）安装新散热器开关。
4.冷却液的更换
1）排净发动机冷却液。在散热器下面放置冷却液收集容器，松开散热器放水塞，放水塞位置如图5-51所示。
2）拆下散热器储液罐盖。
3）在排气歧管侧的发电机后面松开气缸体放水塞。
5.冷却液的添加
1）紧固散热器和气缸体放水塞。将规定使用的冷却液加注到储液罐B刻度线。
提示：不要用水代替发动机冷却液。
2）用手按压散热器进水软管和出水软管数次，检查冷却液液位。如果冷却液液位过低，添加冷却液。

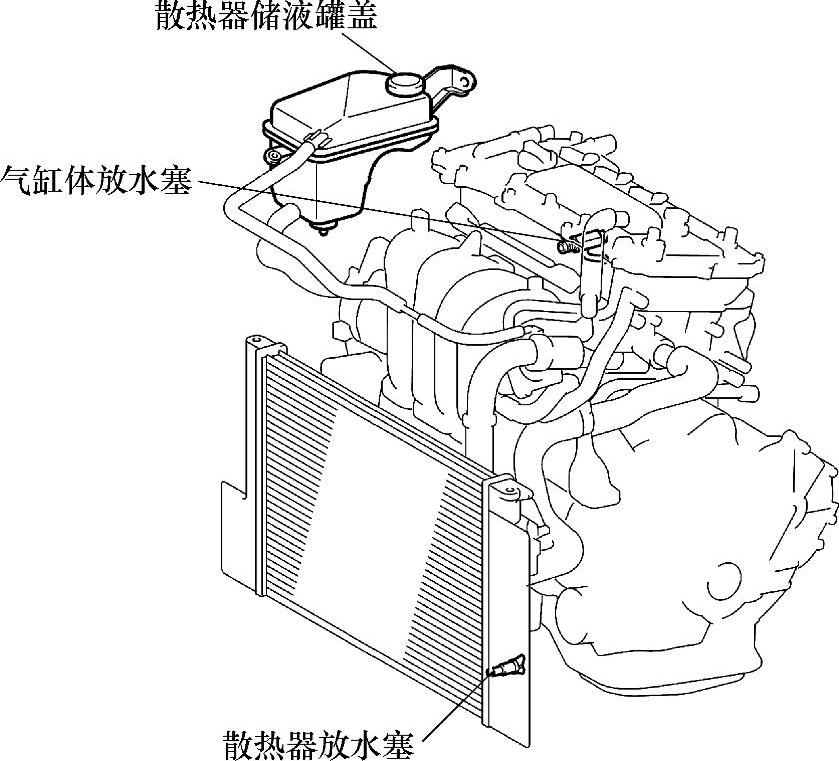

图5-51 放水塞位置
3）安装散热器盖后暖机，打开空调开关，将空调的温度调整为.AX（HOT）；将空调鼓风机设置为LOW。排空冷却系统内的空气。
4）远离散热器风扇，按压散热器进水软管确认节温器已开启（7分钟内至少重复操作8次）。发动机以3000r/min的转速运转5min，怠速运转45min后，再次用手按压散热器进水软管和出水软管数次，以排空系统内空气。
5）发动机冷却后，检查并确认冷却液液位在FULL和LOW刻度线之间。如果冷却液液位低，则向储液罐内添加冷却液至FULL线，检查冷却液应无泄漏。
提示：在更换或添加冷却液后，如果不能正确排除其内部的空气，容易造成发动机冷却液温度过高，这是因为在冷却系统内部存在过多的空气使冷却液不能有效地循环。有的车型不能自动进行排气，如宝马.52型号发动机、雪铁龙爱丽舍等，这些车型会在适当的位置设计一个排气螺钉帮助系统排气。
（二）节温器和冷却液泵的拆装与检修
1.节温器的拆卸与安装
1）先给冷却系统卸压，再排出发动机冷却液，拆卸进水口，如图5-52所示。
2）拆卸节温器和衬垫。

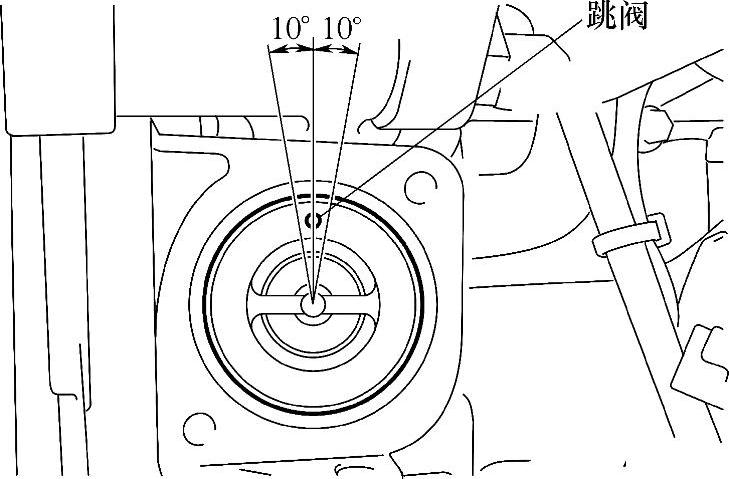

3）按与拆卸相反的顺序进行安装，但注意跳阀可设置在规定位置两侧10°范围内，如图5-53所示。

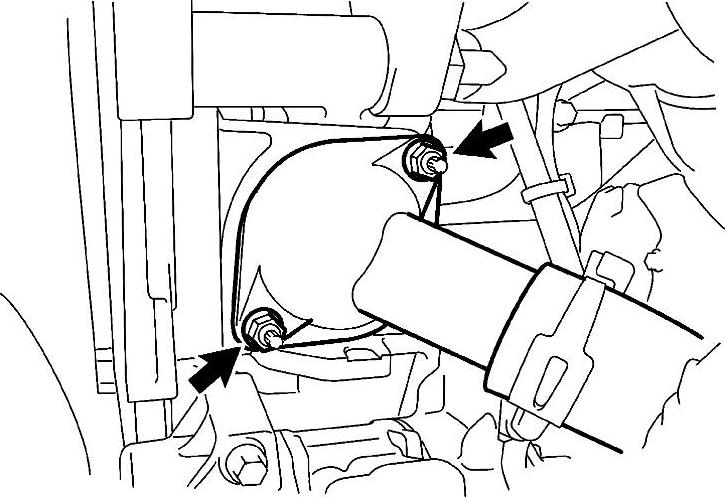

图5-52 拆卸进水口
图5-53 安装节温器
2.节温器性能检查

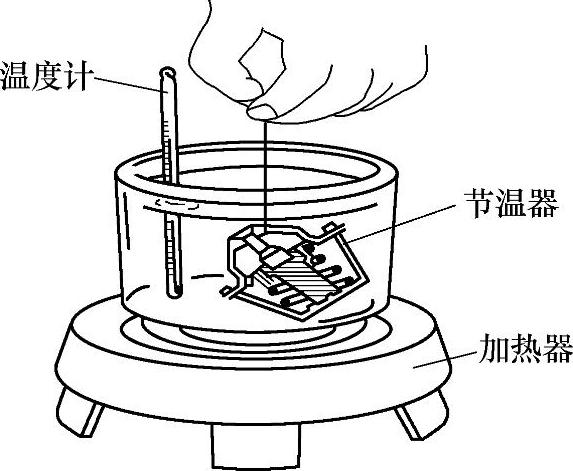

1）如图5-54所示，将节温器浸没在水中，逐渐将水加热，检查并记录阀门开启时的温度。
提示：节温器上记录了阀门开启温度，例如丰田1ZR发动机的节温器，全开温度为86℃，阀门开启温度：80～84℃，如果阀门开启温度不符合规定，应更换节温器。
2）检查阀门升程。95℃时为10mm或更大。如果阀门升程不符合规定，应更换节温器。
3）节温器在低温状态时（低于77℃），检查并确认阀门完全关闭；如果没有完全关闭，应更换节温器，如图5-55所示。
图5-54 节温器性能检验

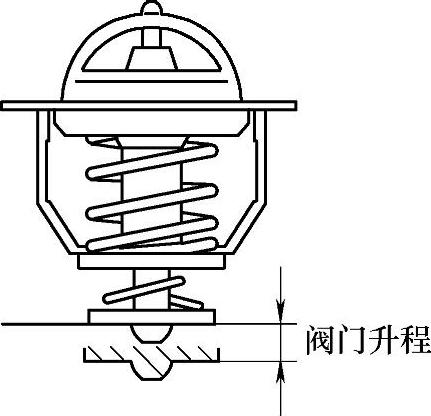

图5-55 节温器阀门升程
3.冷却液泵的拆装与检查
依次拆卸发动机下盖、气缸盖罩、风扇和发电机V形带等。
1）如图5-56所示，转动带轮，检查并确认冷却液泵轴承平稳和安静地转动，必要时更换冷却液泵总成。
2）确保冷却液未滴到冷却液泵外壳上，必要时更换冷却液泵总成。
3）如需要更换冷却液泵，从正时链条盖上拆下5个螺栓和冷却液泵总成，如图5-57所示；更换冷却液泵衬垫，如图5-58所示。

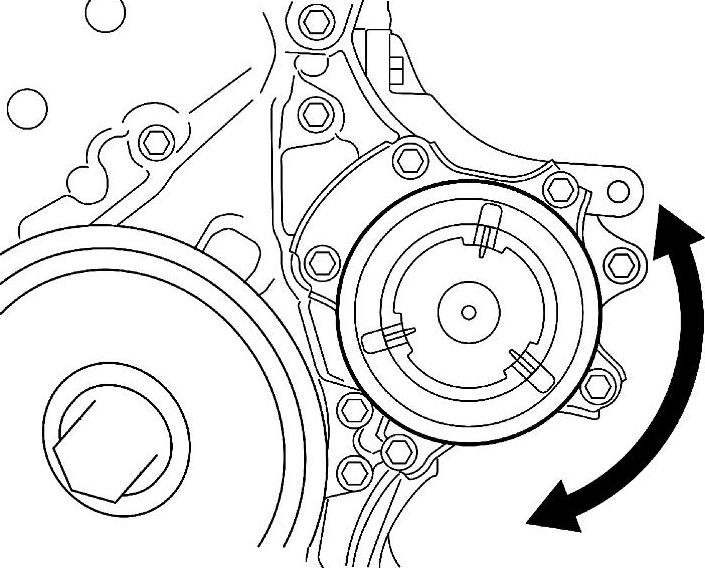

图5-56 就车检查冷却液泵

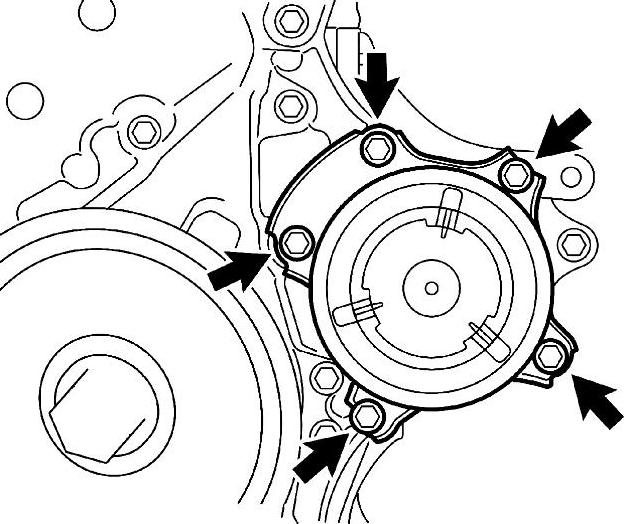

图5-57 拆下冷却液泵

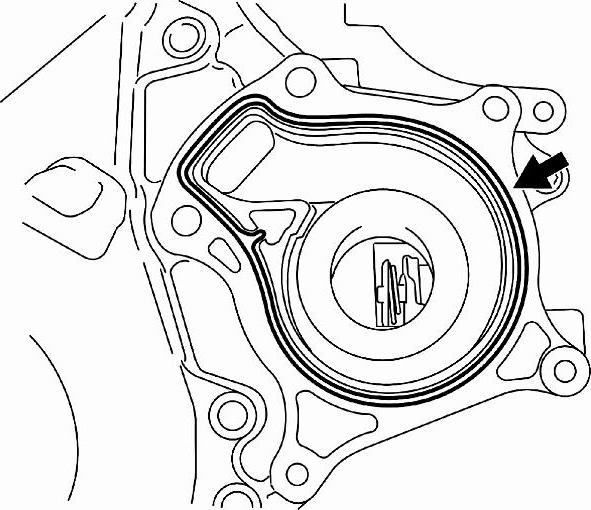

图5-58 拆下冷却液泵垫
4）若检查无异常或更换冷却液泵完成后，则安装风扇和发电机V形带，调整风扇和发电机V形带，安装发动机下盖，恢复安装气缸盖罩。

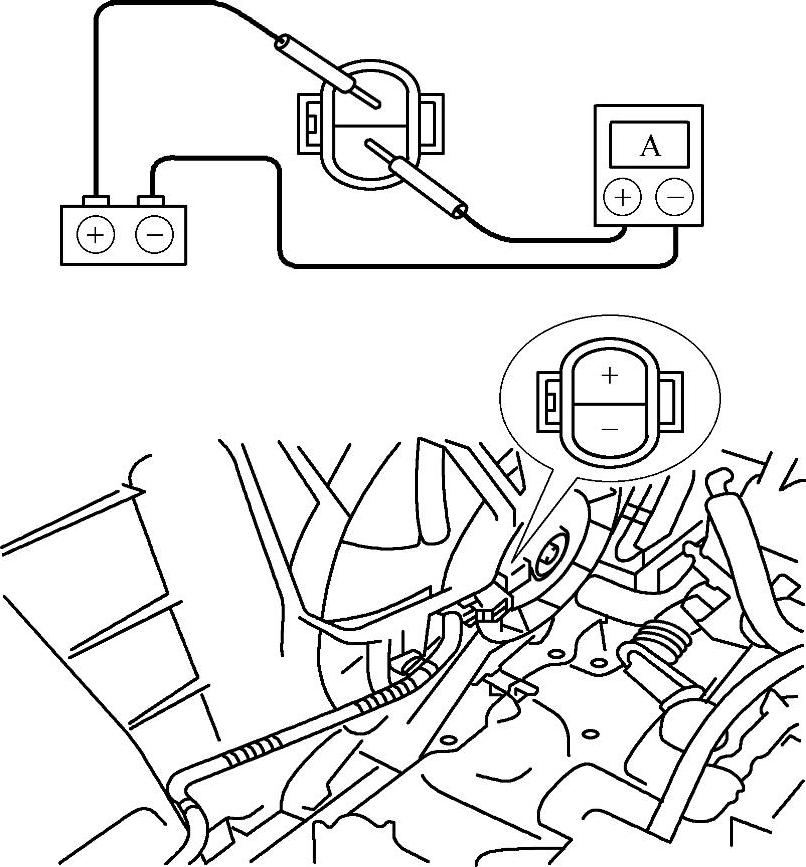

图5-59 风扇电动机检测
（三）冷却风扇电动机及电路的检查
检查ECU-IG1号熔丝，检查FAN1号继电器，并检查RDI熔丝。如果熔丝熔断，将新熔丝安装后也立即熔断，则检查相应电路中的导线是否搭铁。如果发动机控制模块一接通冷却风扇，熔丝就熔断，则可能是冷却风扇电动机有故障。如图5-59所示，将蓄电池、电流表串联在风扇电动机接头的端子上，此时电动机应转动，转速稳定后电流表指示值应为10.2～14.4A，否则应更换电动机。
1）检查ECU。断开ECU插接器，将点火开关置于ON位置，检查冷却风扇的工作情况。正常则更换ECU，异常则进行下一步。也可以利用检测仪对冷却风扇进行主动测试，正常则更换ECU。
2）如图5-60所示，检查ECU和冷却风扇ECU之间的线束和插接器，其阻值应小于1Ω。异常则进一步检查线束和插接器，正常则进行下一步。

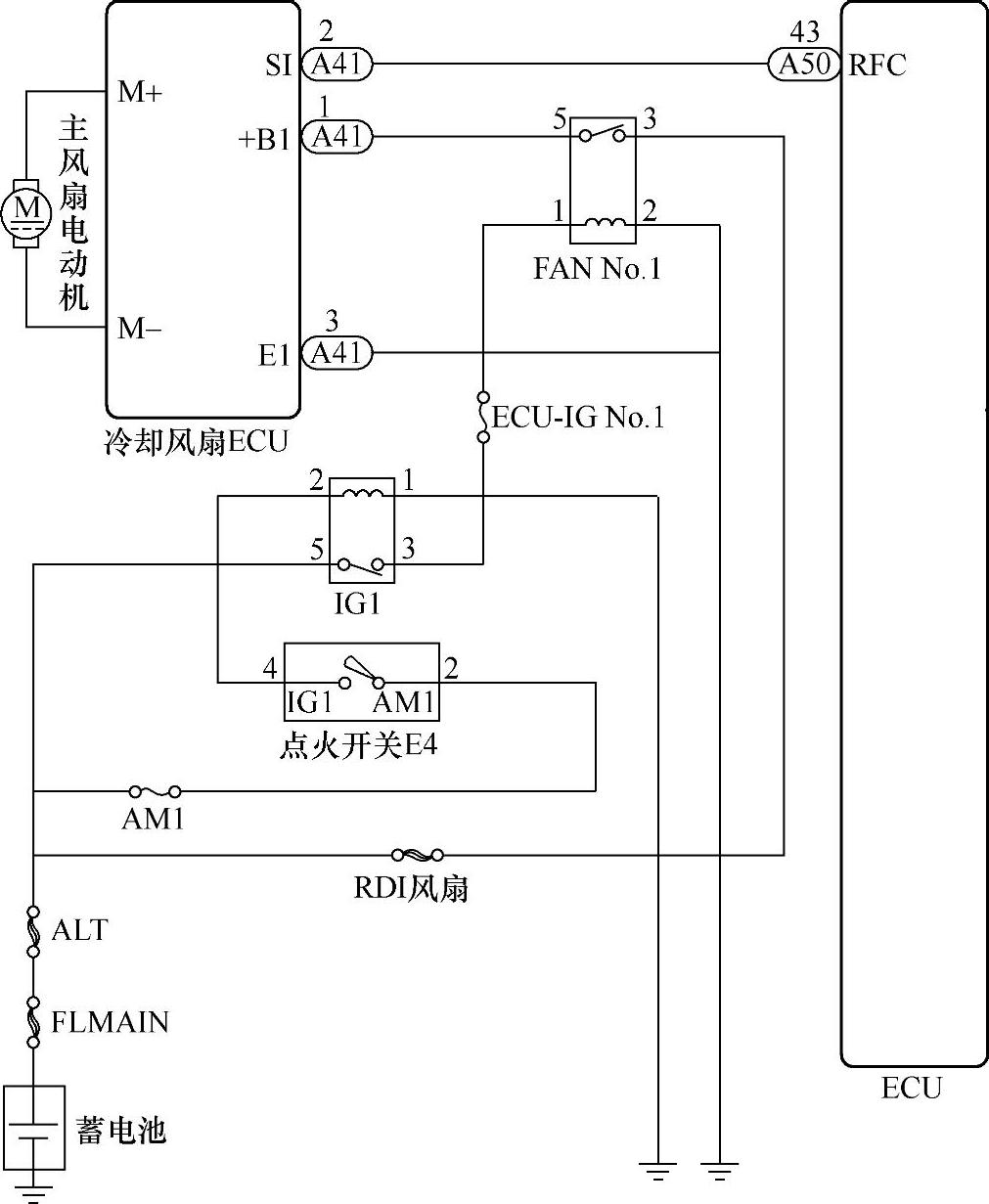

图5-60 冷却风扇电路
3）检查冷却风扇电动机。断开冷却风扇插接器，将蓄电池正极端子连接至冷却风扇插接器端子2，并且将蓄电池负极端子连接至冷却风扇插接器端子1。风扇不工作，则更换风扇；风扇工作，则进行下一步。
4）检查冷却风扇ECU（图5-61）。断开冷却风扇ECU插接器，将点火开关置于ON位置，+B1和E1之间的电压应为12V左右。异常则更换冷却风扇ECU，正常则进行下一步。
5）依次检查下列位置的线束和插接器：E1与搭铁之间；冷却风扇ECU与FAN1号继电器（冷却风扇继电器）之间（冷却风扇ECU与冷却风扇继电器的位置如图5-61所示）；FAN1号继电器与车身搭铁之间；FAN1号继电器与ECU-IG1号熔丝之间；FAN1号继电器与RDIFAN熔丝之间；蓄电池与RDIFAN熔丝之间。线束的阻值应小于1Ω，否则维修或更换线束或插接器。
有的发动机散热器上具有用来接通风扇电路的温控开关，可用万用表检查其电阻，冷却液温度低于83℃时，电阻值应为0；冷却液温度高于93℃时，电阻值应为无穷大。

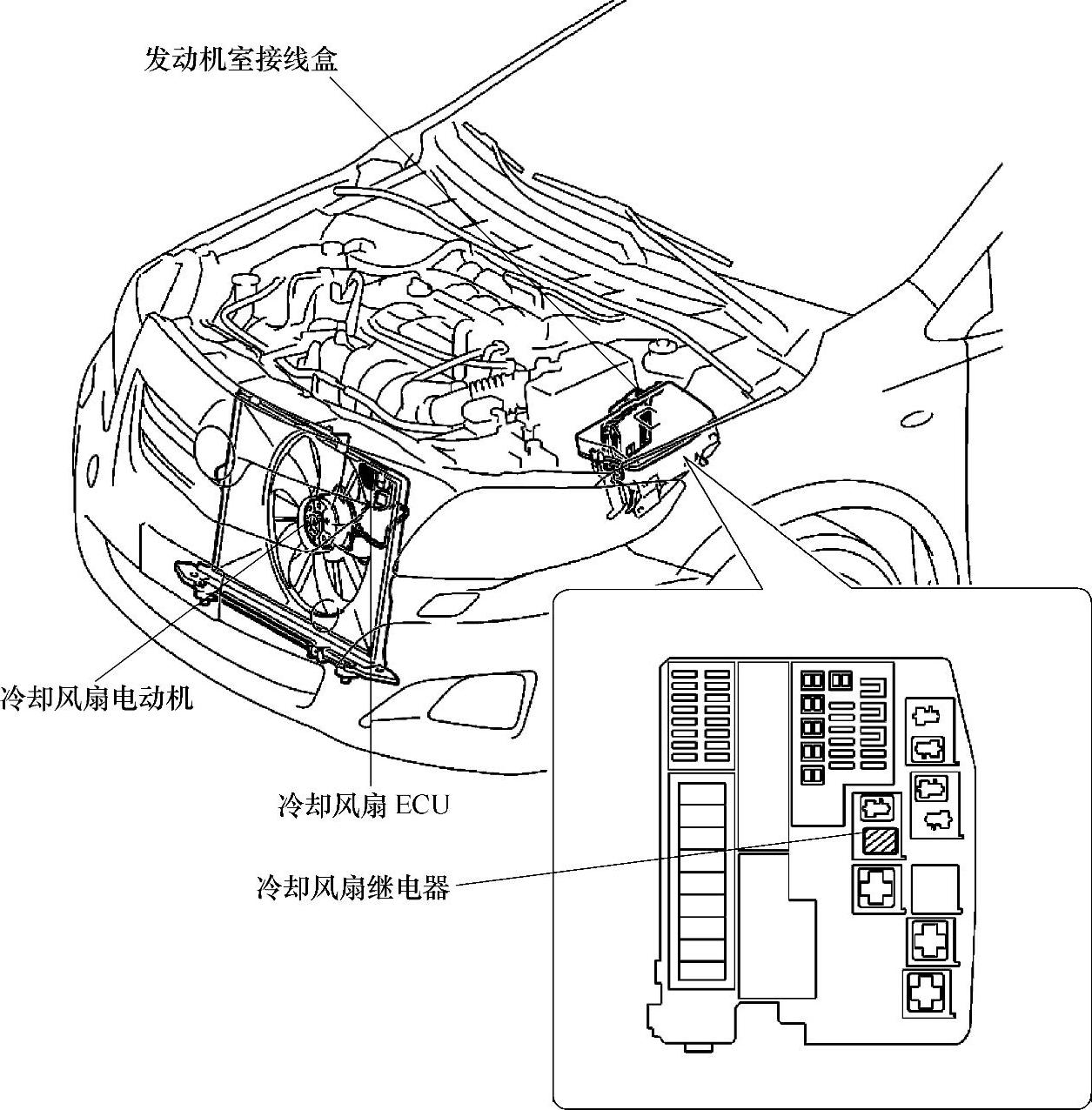

图5-61 冷却风扇ECU等安装位置
（四）散热器的拆装与检查
1.检查散热器开关
1）如图5-62所示，检查橡胶密封件①、②和③有无变形、破裂或膨胀，如有水垢或异物，直接刷洗。检查并确认橡胶密封件③和④没有粘到一起。
2）在橡胶密封件②和③上涂抹发动机冷却液。
3）使用散热器开关测试仪时，将其倾斜30°以上。
4）如图5-63所示，按每秒抽吸1次的速度抽吸散热器开关测试仪若干次，如果最大压力低于规定的标准阀门最小值，则更换散热器开关分总成。

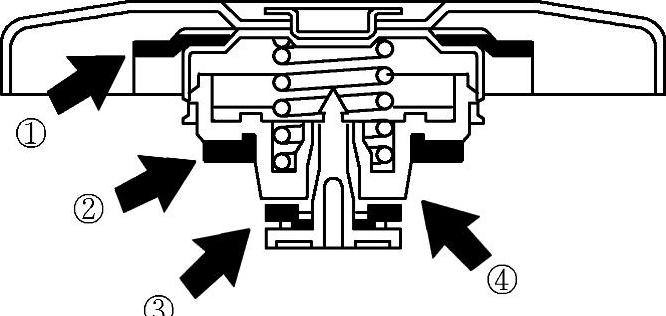

图5-62 检查散热器开关

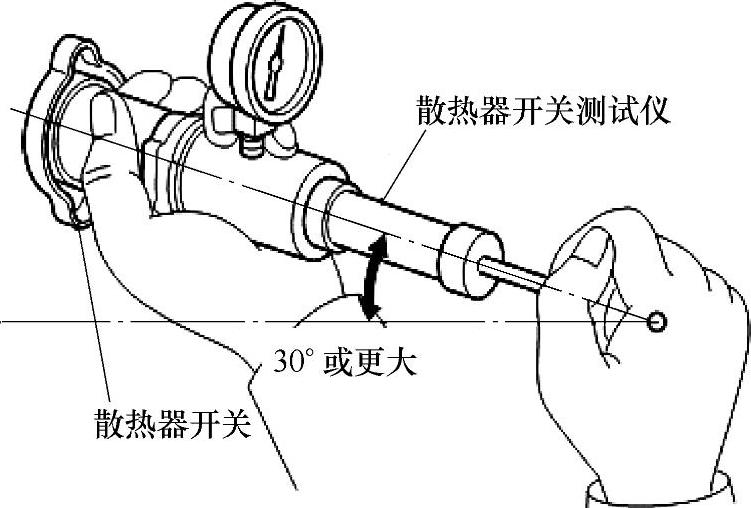

图5-63 检查散热器开关
提示：标准阀门压力为93.3～122.7kPa，最小值为78.5kPa。
2.散热器的拆装
1）依次拆卸散热器上空气导流板、散热器格栅防护罩、前保险杠总成、发动机1号底罩，排空冷却液，最后拆卸蓄电池。
提示：散热器拆卸时，其中仍有大量冷却液，务必将散热器中剩余的冷却液排放到接收盘中。把回收的冷却液储存在使用过的冷却液收集箱中，使用过的冷却液可循环利用。
2）分离热敏电阻总成；如图5-64所示，断开散热器储液罐软管和上、下冷却液管；断开发动机盖锁总成。

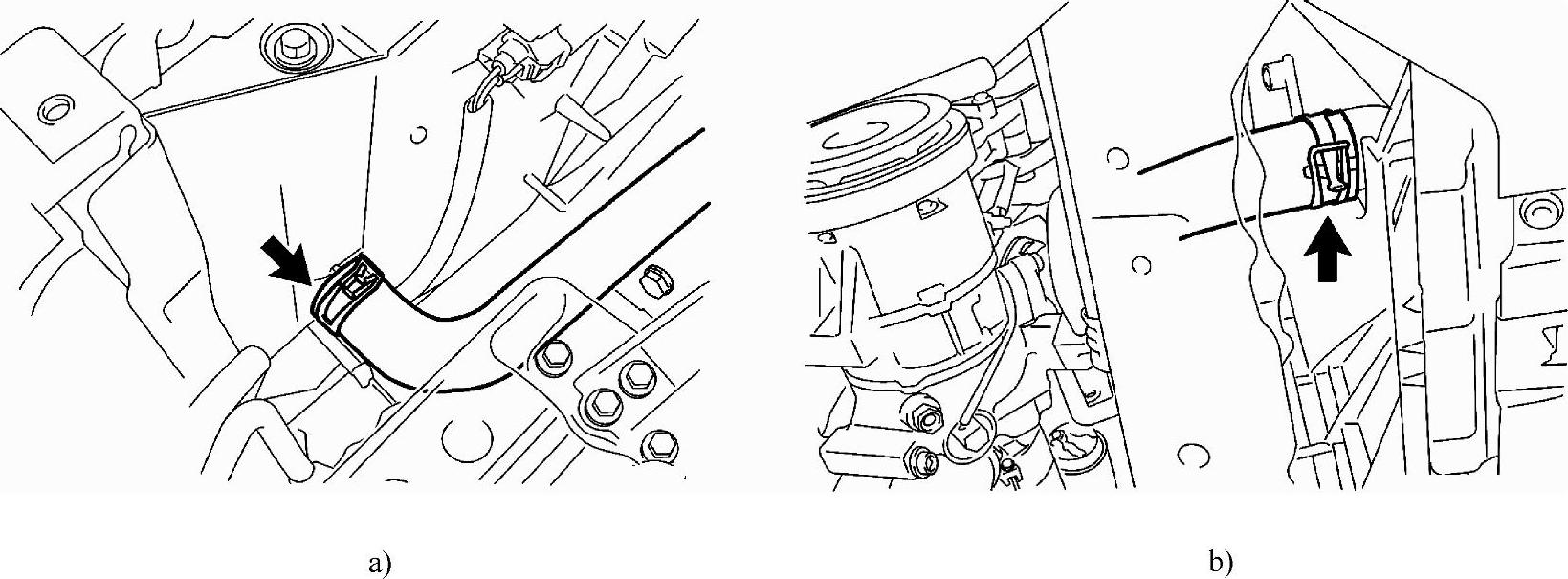

图5-64 散热器上、下冷却液管
a）散热器上冷却液管 b）散热器下冷却液管
3）断开喇叭插接器；如图5-65所示，拆下4个螺栓和散热器上支架；断开散热器储液罐软管；拆下2号风扇罩。

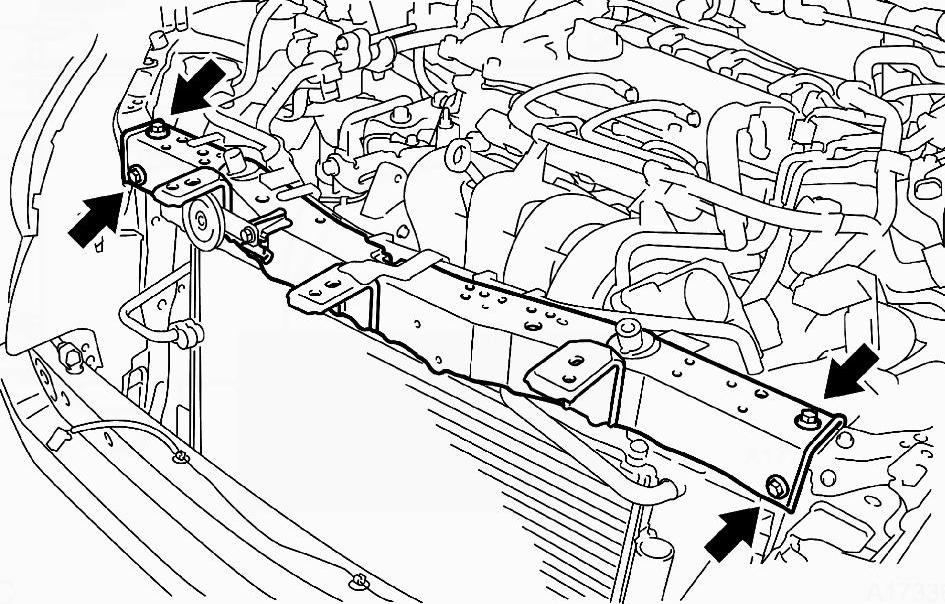

图5-65 拆卸散热器上支架
4）断开冷却风扇电动机插接器和线束卡夹；将散热器总成和风扇罩一起拆下；拆下两个散热器下支架；将风扇罩从散热器总成上拆下。
3.散热器的检查
如果散热片阻塞，用水或蒸气清洁器清洗并用压缩空气吹干，用螺钉旋具或钳子校直。
提示：不要使电子部件接触到水。清洗散热器时，水压不可过高；酸和碱性清洗剂对铝散热器具有腐蚀作用，不可使用。

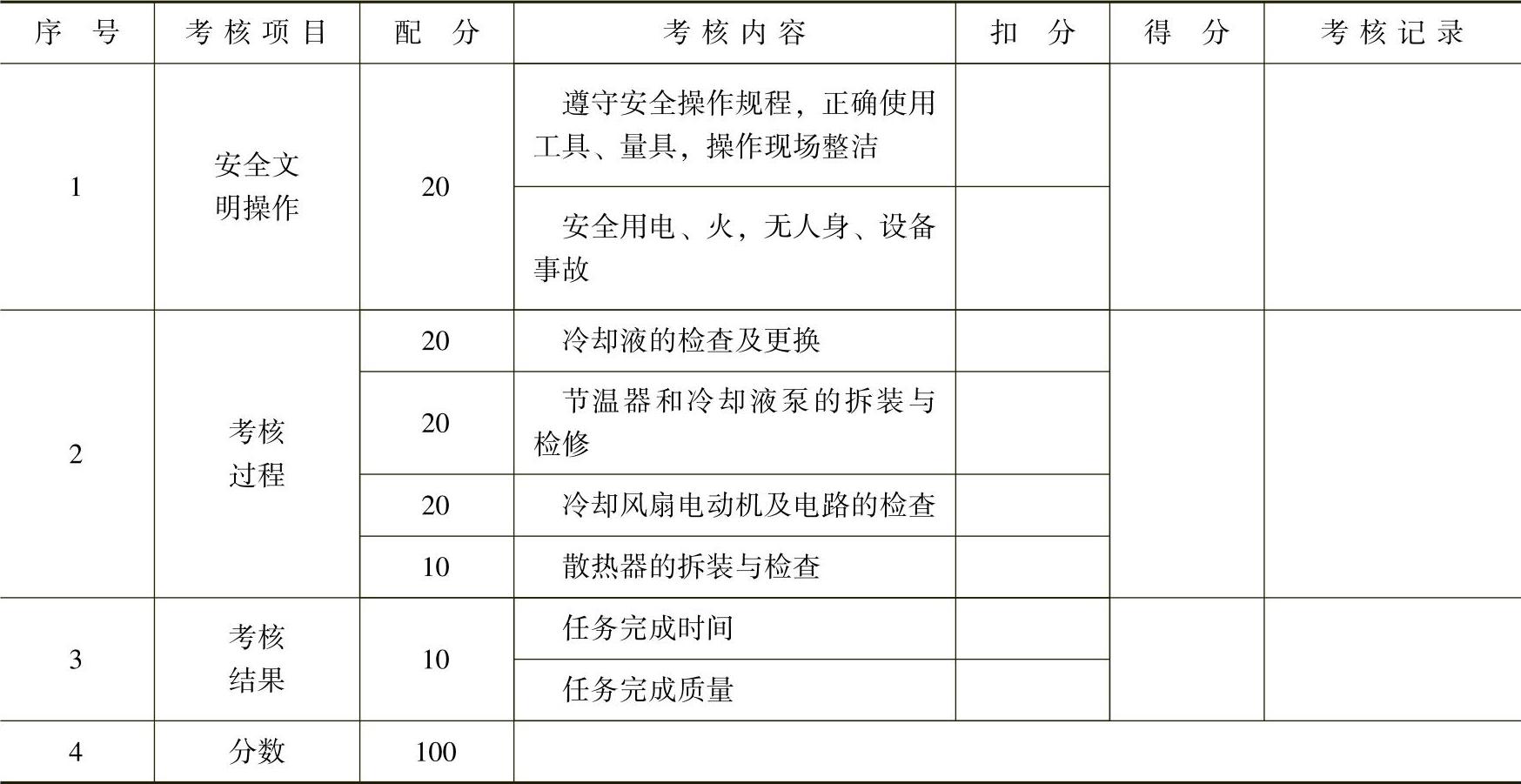

考核评价
思考题
1.散热器漏水或堵塞，需要通过哪些步骤才能检查出来？
2.分别写出汽车发动机冷却液大小循环时的冷却液流经路线，思考散热器发生故障时，可能会给发动机带来哪些危害？
3.汽车电控冷却风扇由哪些部件组成？简述其工作原理。
4.如何快速解决电控冷却风扇不工作的故障？并简述诊断步骤。
5.简述节温器的作用，并分析节温器主阀损坏后对发动机有何影响。
