任务6-1 棉布或棉绞纱丝光工艺实验
一、实验目的
使学生掌握棉布或棉绞纱丝光的一般方法，了解碱浓、张力对丝光效果的影响。
二、方法原理
棉纤维在一定张力下与浓碱作用生成碱纤维素Cell—ONa或Cell—OH·NaOH，纤维发生不可逆溶胀，然后在一定张力下将碱去除，纤维素纤维的形态结构、超分子结构均发生了变化。如棉纤维发生膨胀，天然扭曲消失，截面由腰圆形变为椭圆形，牵伸后获得光泽；内应力消除，尺寸稳定性增加；纤维取向度提高，分子排列更有序，强度有一定程度增加；无定形区增多，纤维内表面增大，可及羟基数量增加，反应性增加，从而使染料吸附能力提高。
三、实验准备
（1）仪器设备。白搪瓷盆（盘）、烧杯（200mL、500mL）、量筒（10mL、100mL）、温度计（100℃）、刻度吸管（10mL）、玻璃棒、丝光实验架（图6-1）。
（2）染化药剂。氢氧化钠（C.P.）。
（3）实验材料。经练漂后的纯棉半制品3块（每块40cm×10cm）或棉纱3份（每份约2g）。
四、实验方案

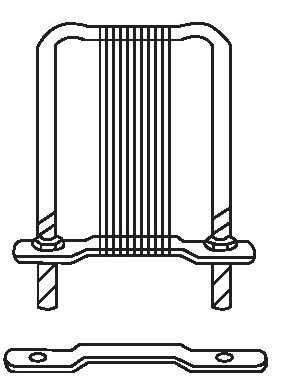

图6-1 丝光实验架示意图
实验方案见表6-1。
表6-1 织物或纱线丝光工艺处方
五、操作步骤
（1）配制150g/L、250g/L烧碱溶液，分别倒入两只白搪瓷盆（盘）中。
（2）拧松丝光架上的螺丝，将两块织物或纱线分别圈绕在两只丝光架上，然后拧紧螺丝，使织物或纱线所受张力以保持原长为宜。
（3）将装有试样的丝光架与另一块织物或纱线分别放入150g/L和250g/L烧碱中室温浸渍5min。取出试样及丝光架，用90～95℃热水洗3次，温水洗多次。丝光架上的两块试样保持在张力状态下水洗。
（4）释去张力，将所有试样充分水洗至中性，晾干，一起留作丝光效果测试用。
六、注意事项
（1）若用纱线进行丝光，应使纱线在丝光架上缠绕均匀，即每圈长度等长，保证受力均匀。
（2）浸渍碱液时，织物或纱线必须完全浸没、浸透。
七、实验结果与分析
（1）将实验结果填于表6-2。
表6-2 织物或纱线丝光实验结果表
（2）分析织物（或纱线）经丝光处理后哪些性能发生了变化。为什么？
