三、参考电路

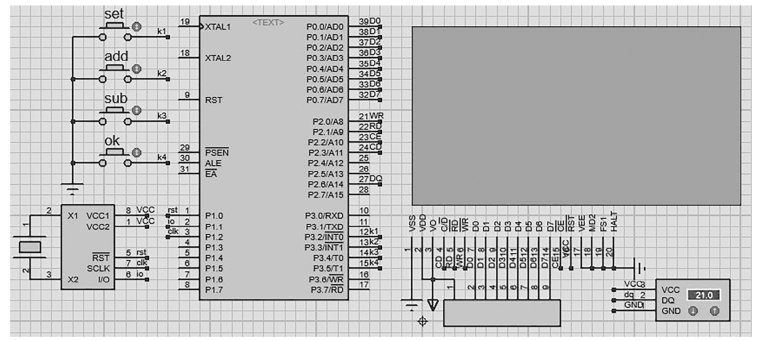

参考电路设计如图21.1所示。P0口外接上拉电阻，向LCD提供数据信号，P1.0、P1.1、P1.2分别连接DS1302的RST、SCLK和I/O，P2口的低4位提供LCD 240×128的控制信号WR、RD、CE、CD，P2.6连接温度传感器DS18B20的数据线DQ，P3.2、P3.3、P3.4、P3.5连接4个按钮开关，分别对应的功能为“set”“add”“sub”和“ok”，用于设置当前的公历日期和时间。

图21.1　电子日历参考电路

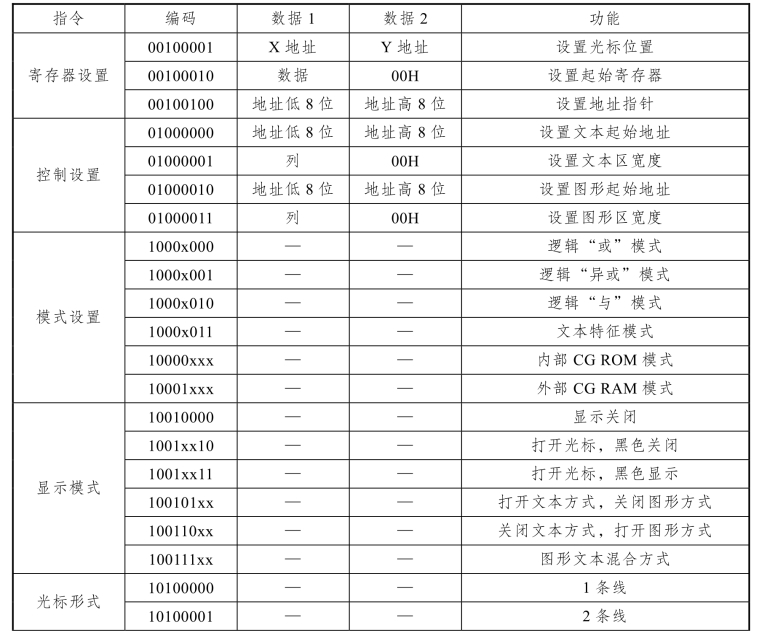

LCD 240×128（T6963）控制指令表如表21.1所示。

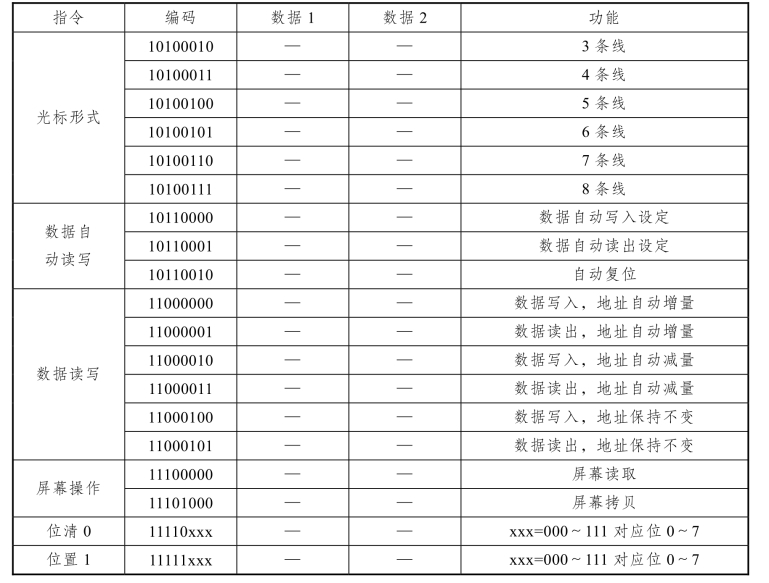

表21.1　LCD 240×128控制指令表

续表
