三、实验内容

8255的片选信号接280H，其端口地址为C000～C003H。

利用8255编写完整程序控制LED，模拟十字路口交通灯的工作过程。

（1）东西绿灯、南北红灯亮20 s。

（2）东西绿灯灭、南北红灯继续亮5 s后灭，此时东西黄灯闪烁3次（亮1 s灭1 s为闪烁1次）后灭。

（3）东西红灯、南北绿灯亮20 s。

（4）南北绿灯灭，东西红灯继续亮5 s后灭，此时南北黄灯闪烁3次（亮1 s灭1 s为闪烁1次）后灭。

（5）重复（1）。

（6）用两个七段数码管显示时间变化情况，按任意键结束。

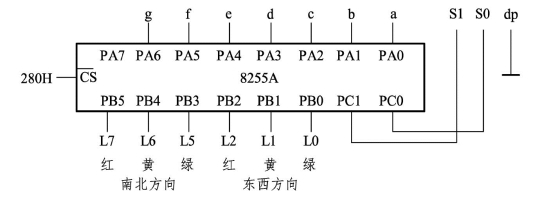

8255与LED和七段数码管的连接如图41. 1所示。

图41.1　8255与LED和七段数码管的连接
