参考电路设计如图24.1所示。P0口外接上拉电阻，向LCD提供数据信号，P1口用于4×4小键盘的驱动控制，低4位为行线，高4位为列线，P2口的低3位提供LCD1602的控制信号RS、RW、E，P2.3、P2.4用于连接外部ROM芯片的时钟和数据线，P2.5提供蜂鸣器的驱动信号用于密码输入错误时报警，P2.6提供继电器的驱动信号用于打开电子锁。小键盘中的“A”“B”“C”为功能键，分别对应“添加密码”“修改密码”和“删除字符”。

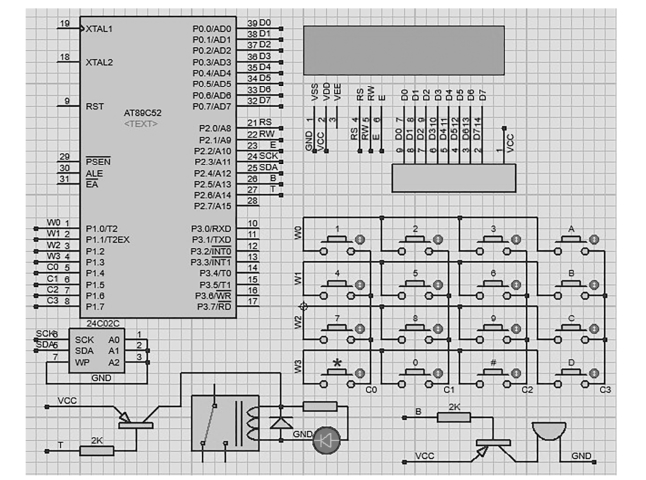

图24.1 电子密码锁参考电路
