四、编程提示

四、编程提示

1. 七段数码管静态控制

1）参考流程图

在数据段中定义七段数码管（共阴极）的段码表（0～9）。

tab DB 3FH，6H，5BH，4FH，66H，6DH，7DH，7H，7FH，6FH

程序设计重点在于识别数字按键，并将其转换为数值，然后根据该数值从段码表中查找对应的段码，并写入8255的A口以驱动七段数码管显示相应的数字，程序设计流程如图40.3所示。

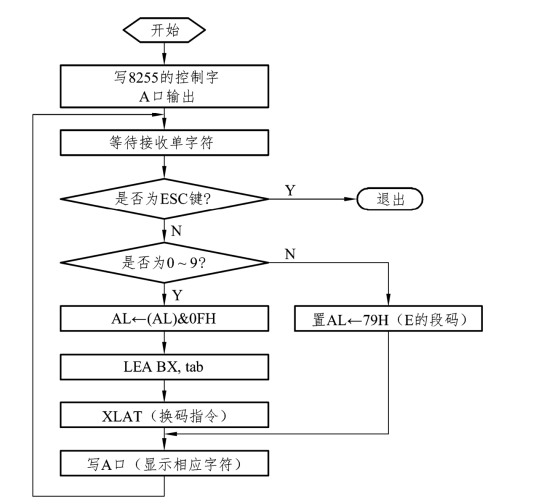

图40.3　程序设计流程图

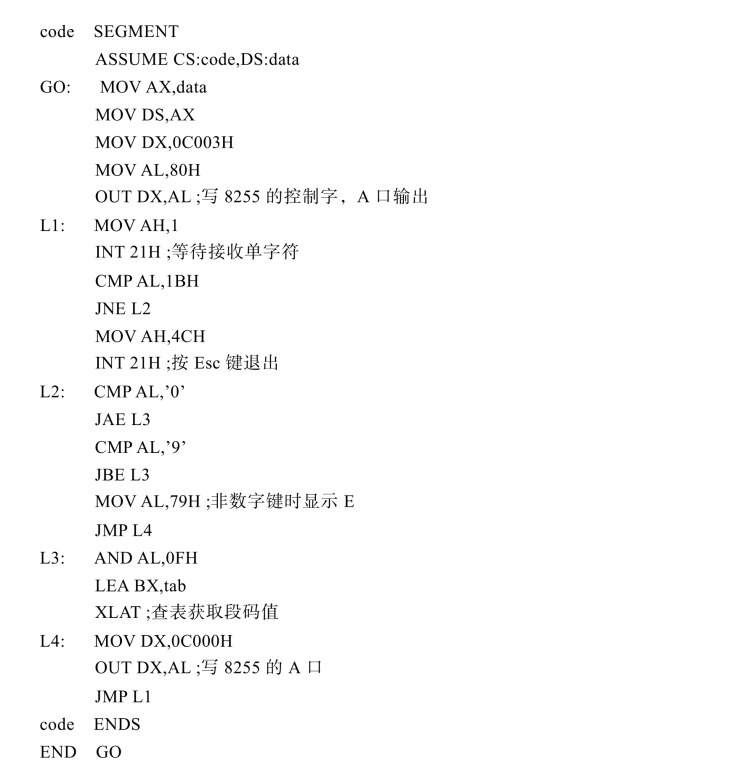

2）参考程序

2. 七段数码管动态控制

1）参考流程图

在数据段中定义变量：

tab DB 3FH，6H，5BH，4FH，66H，6DH，7DH，7H，7FH，6FH；0～9的段码表

x DB 0 ；要显示的数00～99

s DB 0 ；用于1 s的时间控制

程序设计的难点在于如何获得1 s的延时，可以通过系统时间中断调用来实现。利用两个七段数码管显示两位十进制数，是利用人的视觉惰性来实现的，两个数码管共用段码控制线，只能轮流显示，每一时刻只有一个数码管点亮，通过位码控制某个数码管点亮，由于时间间隔很短，人眼无法察觉。程序设计流程如图40.4所示。

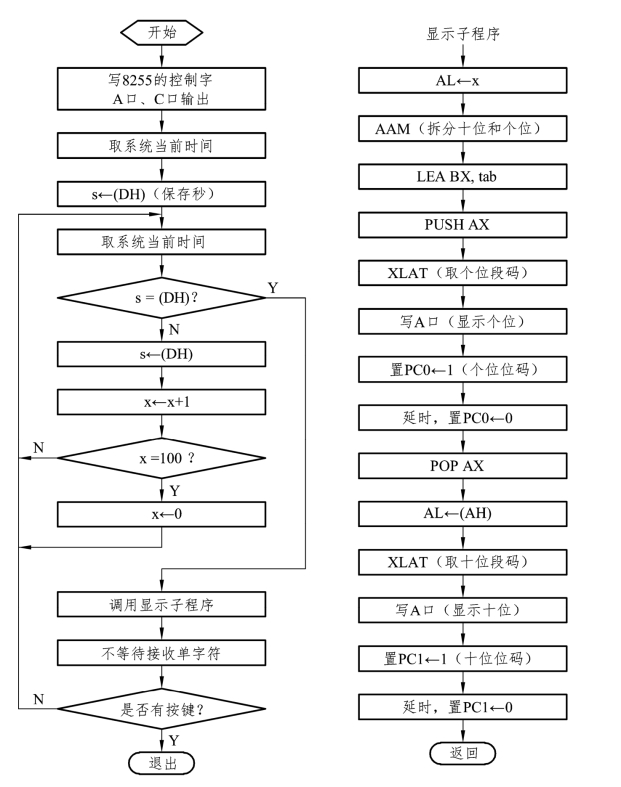

图40.4　程序设计流程图

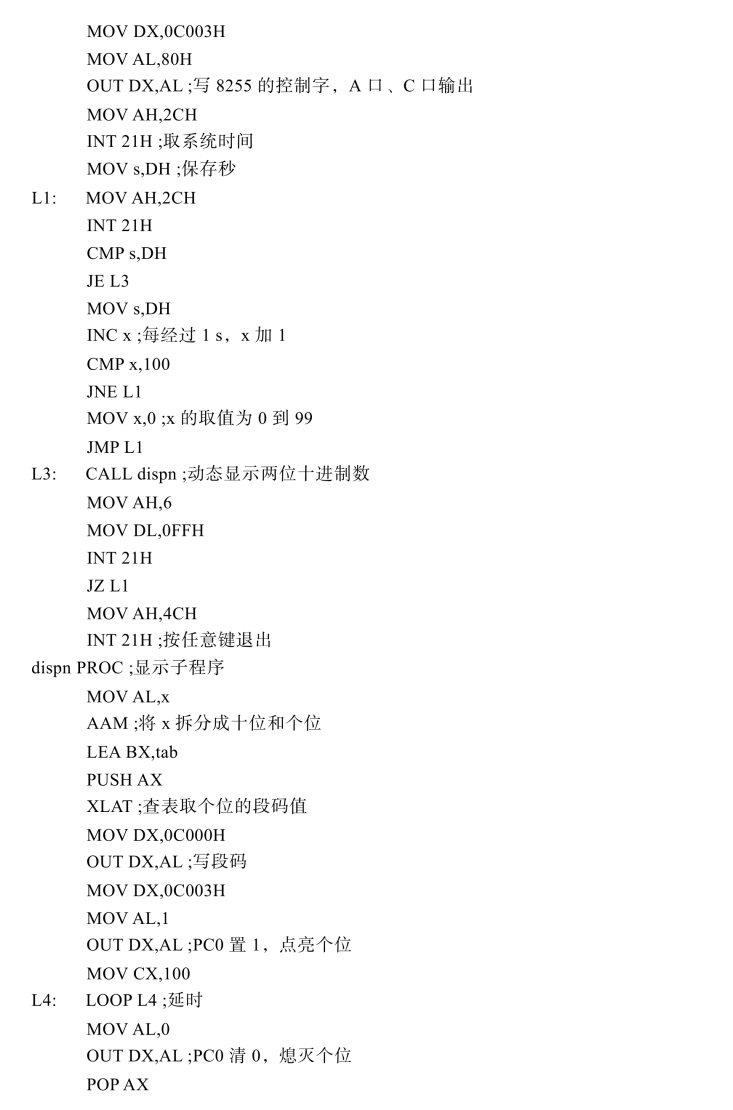

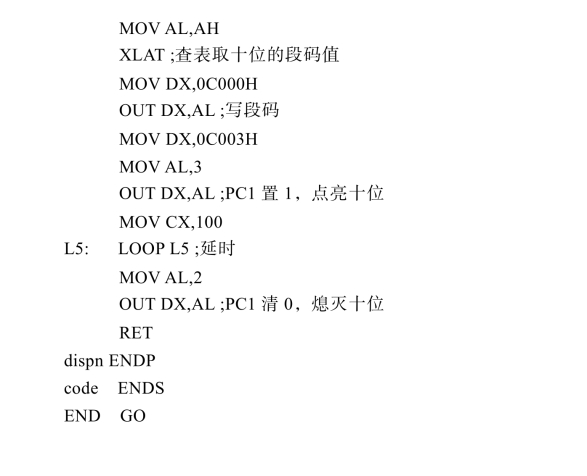

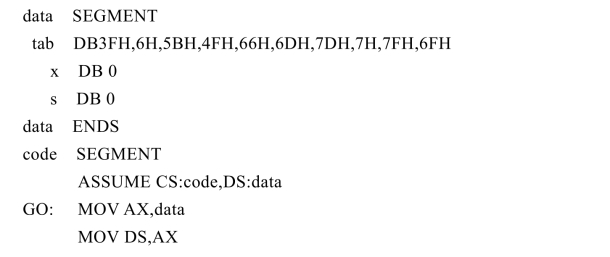

2）参考程序
