五、编程提示

五、编程提示

1. 输出三角波

1）参考流程图

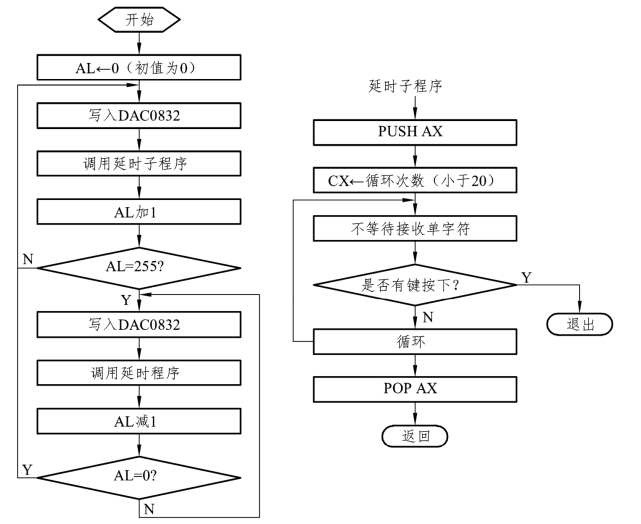

使Ua端产生三角波的程序设计流程如图36.2所示，关键在于通过循环能产生连续的三角波，便于用示波器观察，三角波的频率由延时程序的延时时间控制。

图36.2　使Ua端产生三角波

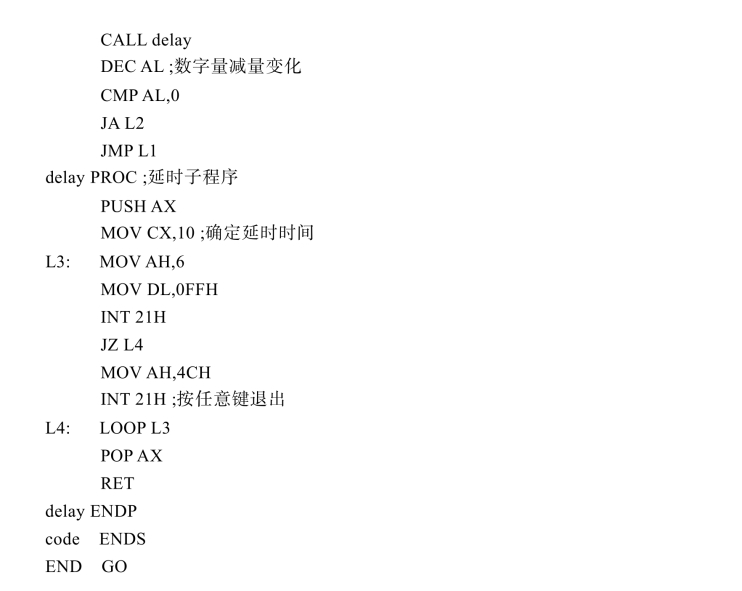

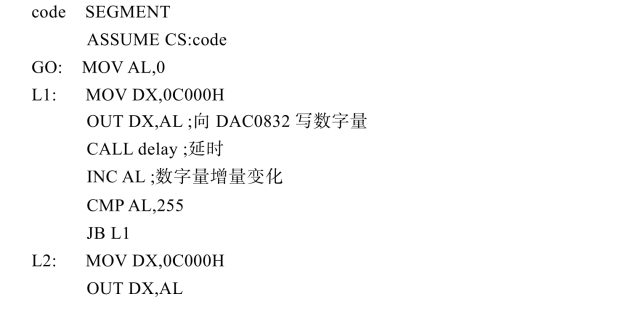

2）参考程序

2. 输出方波

1）参考流程图

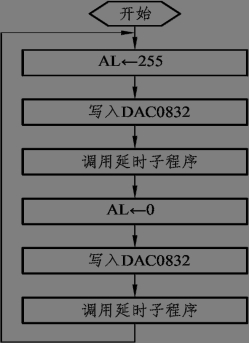

使Ua端产生方波的程序设计流程如图36.3所示，程序设计关键在于通过循环能产生连续的方波，便于用示波器观察，方波的频率由延时程序的延时时间控制。

图36.3　使Ua端产生方波

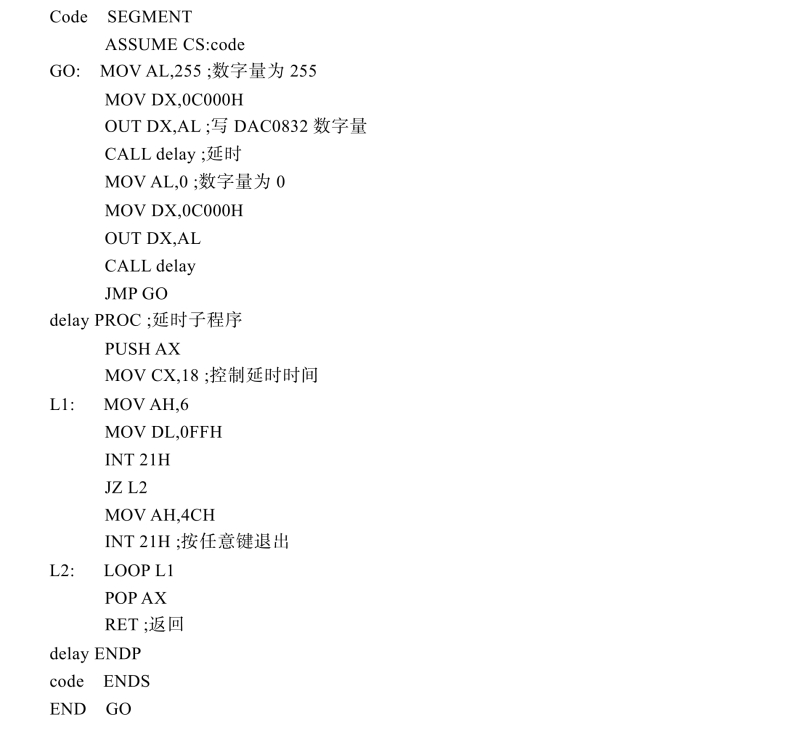

2）使Ua端产生方波

3. 输出锯齿波

1）参考流程图

使Ua端产生锯齿波的程序设计流程如图36.4所示，关键在于通过循环能产生连续的锯齿波，便于用示波器观察，锯齿波的频率由延时程序的延时时间控制。

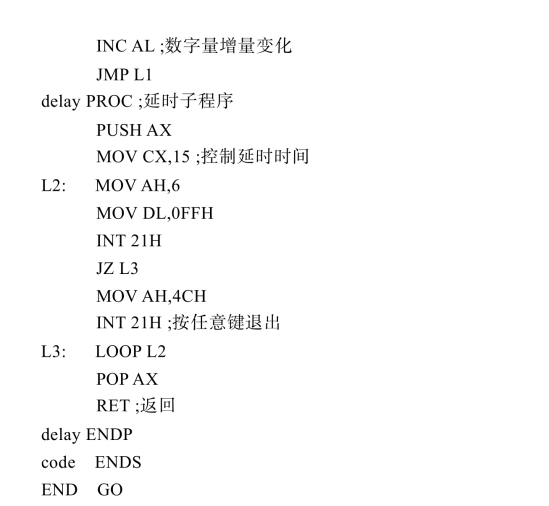

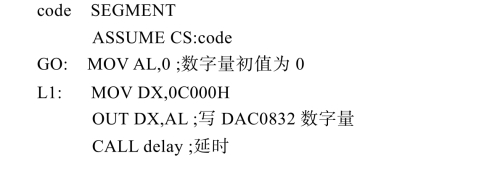

2）使Ua端产生锯齿波

图36.4　使Ua端产生锯齿波
