三、实验内容

8253的片选端接280H，其端口地址为：C000H～C003H。

1. 定时器应用

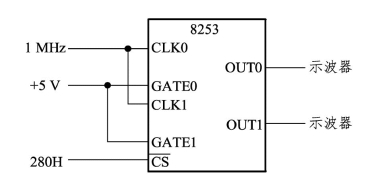

将8253的计数器0设置为方式2，计数器1设置为方式3，输入信号频率均为1 MHz，用示波器观察不同计数初值时的输出波形，并测试其输出频率，按任意键退出。硬件连接如图35.1所示。

图35.1　8253与示波器的连接

2. 计数器应用

将8253的计数器0设置为方式3，计数器初值为N（N<10），用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用LED观察OUT0电平变化，记录当OUT0变高电平时输入的脉冲数，并按任意键退出。硬件连接如图35.2所示。

图35.2　8253与LED的连接
