七、插 图
为了更加直观形象地表达论文的观点、理论以及研究结果，学术论文中除文字这一主要表达方式外，还常常使用一些图表。学术论文的插图主要体现实用功能，除了美观的形式特点之外，最重要的还是对于研究对象的表述和说明，因此必须简明、平实，以明确示意为目标。由于版面有限，科研论文中的插图不宜太多、太大，能够说明问题即可。同时，为了便于科研信息的交流传播，论文插图的使用也要遵守一定的规范。
（一）插图分类
（1）按颜色，插图可分为单色图和彩色图。
（2）按表达功能和印制工艺，插图可分为线条图和照片图。
线条图是以墨线绘制的图形，是学术论文中最常用的一种插图，具有描绘和印制方便的优点，能清晰明确地表达抽象的逻辑关系和模型设计。线条图又包括简易函数图、各种示意图和流程图、管理系统图、程序框图、电子线路图、直方图、圆图、饼图、网络截图、地图等。
照片图是实物照片的翻版，直观真实，立体感强，但是无法表达抽象的逻辑关系和具体的设计方案。照片图分为黑白照片图和彩色照片图。黑白照片图印刷方便，费用较低，而且描述效果能达到一般要求，所以科技书刊中使用较多。而彩色照片图印制成本较高，除了非用不可，一般不采用。
（二）插图标注格式
科研论文中最常用的是函数图，柱图、直方图是函数图的延伸形式，如图9－1所示。

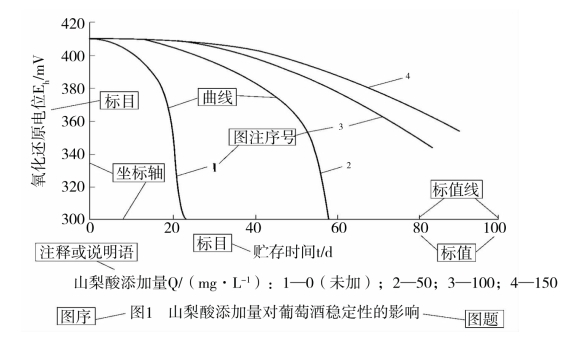

图9－1 学术论文插图标注格式
（1）图序和图题。按插图在论文中出现的先后顺序给出图1、图2……的编码就是图序。在大型分章节的论文中，图序经常按章节编码，如第九章的图1可以写作“图9－1”或“图9.1”。如果某篇文章全文只有一幅图，就写作“图1”。图题是对插图内容的说明，应当简洁明确，具有专有性，位置在图序后空一个字距。图序与图题应紧跟在插图正下方，应采用小于正文半号的字号，字体加黑或者直接选用黑体。
（2）标目。在论文常用的函数图、柱图、直方图中，常常要对纵轴和横轴进行标注，标目说明坐标轴物理意义的必要项目，由物理量名称或符号以及相应的单位组成。图的标目采用“量/单位”的标准化形式表示，符号和单位要符合国家标准。
（3）标值。标值是坐标轴具体标量的尺度。标注时，要注意刻度设置合理，数值简短清晰，避免标注过于密集。
（4）插图的图注说明文字所选用的概念术语应当与正文中的表述对应，力求简洁准确。
（5）插图应随文编排，具体位置在正文中第一次提到它的文字段落后边，不可以先见插图后见文，或者将插图移到远离相关文字以后的段落中，更不宜在文末把所有插图一并给出；如果所剩页面放不下插图时，可以把插图顺序后移。插图的安排要注意错落均衡。
（6）跨越双单页面的大型插图要尽量少用，实在不可避免，应充分考虑到骑缝对插图表达内容的影响。
