3．屋架

谷地中的民居屋顶主要有攒尖顶、四坡屋顶、人字形坡屋顶，而谷地中运用最多的是人字形坡屋顶。人字形坡屋顶的屋架构造较简单，通过屋架斜梁和横梁构成三角形框架并支撑在墙体上，在框架中添加横向和竖向支撑，用来增强屋架的稳定性，类似于木桁架结构（图5-7）。屋架坡度较大，通常在屋架下方设置阁楼空间，用于夏季活动。传统屋面自下而上设置檩条、木板、桦树皮、黏土层。这种屋面已经很少存在，现在的民居屋架上支托檩条，檩条上铺设瓦楞铁皮。

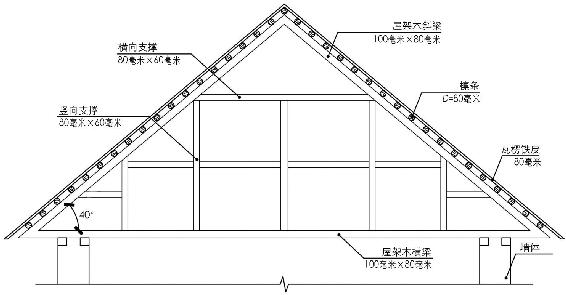

图5-7　人字形屋架图

屋架凸出墙体50厘米左右，屋架下方出挑的木格栅固定在上下平行木杆间，木杆与屋架横木梁连接，木格栅与坡屋面结合在一起构成檐口，檐口处的格栅延伸到室内成为阁楼层楼板格栅。从另一方面讲，檐口部分是阁楼层楼板格栅的衍生物。当屋顶出现老虎窗时，从屋架的竖向支撑处向屋架外出挑横向支撑和斜撑，斜撑重新组合出三角形屋架，在相应位置上再布置竖向支撑，简易的三角形屋架支撑出挑的老虎窗屋面。
