5.2　图形和图像处理

从现实世界中通过数字化设备获取的图像，称为取样图像、点阵图像、位图图像，简称图像（image）。计算机合成的图像称为矢量图形，简称图形。

·位图（Bit Mapped Image）也叫点阵图、位映射图像，常简称为图像，它把图像切割成许许多多的像素，然后用若干二进制位描述每个像素的颜色、亮度和其他属性。这种图像的保存需要记录每一个像素的位置和色彩数据，它可以精确的记录色调丰富的图像，逼真的表现自然界的景象，但文件容量较大，无法制作三维图像，当图像缩放、旋转时会失真。制作位图式图像的软件有Adobe Photoshop等。

·矢量图（Vector Based Image）即向量图像，常称为图形，用一系列计算机指令来表不一幅图，如画点、画直线、画曲线、画圆、画矩形等。对应的图形文件，相当于先把图像切割成基本几何图形，然后用很少的数据量分别描述每个图形。因此它的文件所占的容量较小，很容易进行放大、缩小或旋转等操作，并且不会失真，精确度较高，可以制作三维图像。但向量式图像的缺点也很明显：仅限于描述结构简单的图像，不易制作色调丰富或色彩变化太多的图像；计算机显示时由于要计算，相对较慢；且必须使用专用的绘图程序（如AutoCAD等）才可获得这种图形。

参见图5-5，可以看到当放大8倍时，可以发现矢量图和位图的区别。

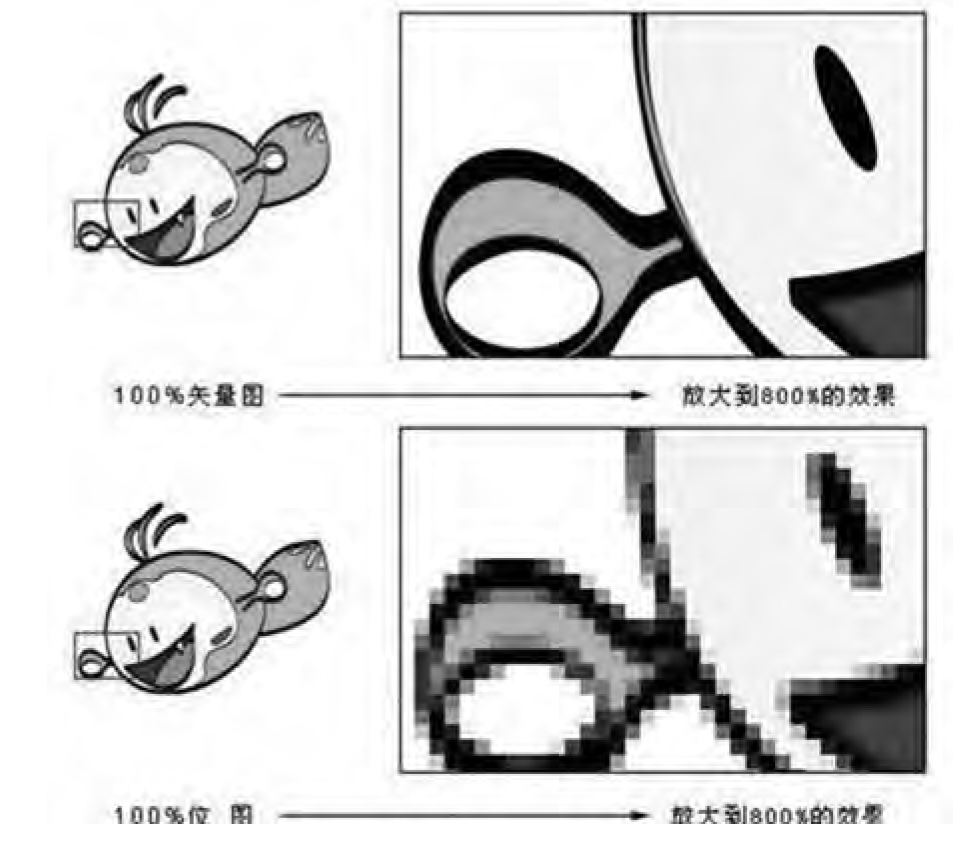

图5-5　矢量图与位图
