1.4.2　下一代网络的概念模型和体系结构

作为电信发展史上的目标网络，NGN已经提出了一段时间，许多研究机构对此也做了很多工作，一个共同的目标就是消除目前电路交换网络的弊端（即电路交换机集中了业务接入、媒体处理、呼叫控制和业务管理的全部功能），变电路交换为分组交换，即统一在以IP为基础的分组交换网络上。

在构造以IP为基础的NGN时候，采用了开放式的策略和结构，将业务接入、媒体处理、呼叫控制和业务处理分离开，并在它们之间采用标准的协议进行互联。根据这种思想，其NGN的体系结构如图1.12所示。

（1）接入层：主要解决业务接入和带宽问题，接入可以是一个完整的业务网络，如PSTN、GSM等，也可以是一些局部有线或无线的接入网络，如LAN、ADSL、HFC、PON、Cable Moden、LMDS等。

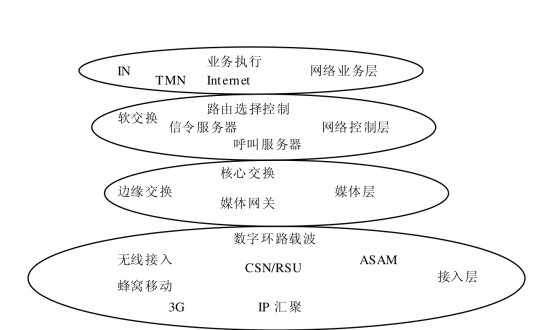

1.12　NGN概念模型和分层结构图

（2）控制层：控制层是NGN最重要的一层，主要完成信令处理，包括信令网关、软交换等设备。信令网关完成传统信令（PSTN/No.7信令）与软交换所能处理的NGN标准信令之间的转换。软交换是NGN的核心，负责处理各种呼叫控制信令，保证它们的互通，并控制媒体网关完成呼叫接续，提供标准化的API接口，使得运营商可以自由选择独立于设备供应商的第三方软件开发商，提供更具个性化和竞争力的增值业务。

（3）业务层：网络业务层包括IN业务逻辑、认证、授权、计账（AAA）和地址解析，并通过使用基于标准的协议和API来发展业务应用。
