1.4.3 下一代网络组网结构

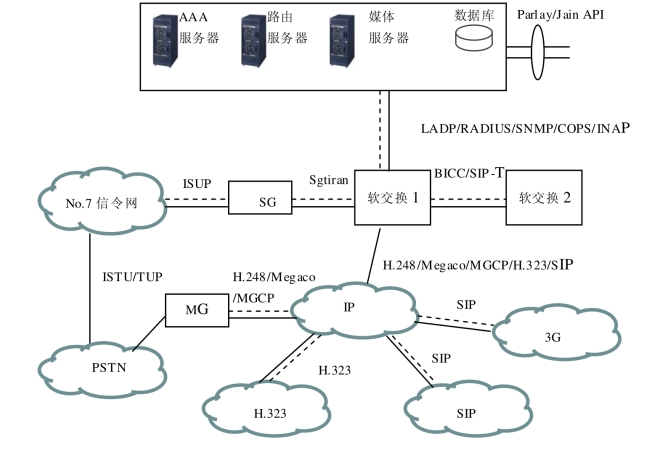

NGN组网结构如图1.13所示，其中的实线表示实际连接链路，虚线部分表示相互之间的通信协议，虚线上的字符表示NGN涉及到的主要协议。
在软交换体系中由以下部分组成：
（1）软交换设备。
（2）网关设备：包括中继媒体网关（TG）、接入媒体网关（AG）、信令网关（SG）。
（3）接入设备：包括综合接入设备（IAD）、无线接入网关（WAG）、SIP终端、H.323终端等。
（4）服务器设备：媒体服务器、应用服务器、路由服务器、AAA服务器等。
（5）计费和营账系统。
（6）操作维护和管理系统。
软交换与PSTN网络之间通过信令网关（SG）连接，软交换与信令网关（SG）通过Sigtran（Signaling Transport）信令传送协议实现在IP网络中传递电路交换网络（PSTN）中的信令协议（如No.7信令）。
图1.13 NGN组网结构图
软交换之间的通信协议采用独立于承载的呼叫控制协议BICC（Bearer Independent Call Control Protocol）或者是SIP-T（Session Initiation Protocol for Telephony）。
软交换与媒体网关（MG）之间的通信协议采用H.248/Megaco/MGCP（Media Gateway Control Protocol），终端与软交换之间的通信协议可以是H.323、SIP。
第三方（Third Party）开发商与应用服务器（Application Server）之间的编程通信协议目前为Parlay/Jain API，提供对第三方应用和各种增值业务的开发。
在IP核心骨干网络中，采用的Internet协议为IPv6，承载网络应具有QoS保证的MPLS、ATM、DWDM等骨干网络。
总之，下一代互联网络是一个很广义的范畴，从组网的角度应支持更广泛的业务，同时具备如下特点：
（1）基于分组传输。
（2）呼叫控制与承载相分离。
（3）支持各种业务。
（4）可与现有网络互通。
（5）支持通用移动性。
