11.1.3 逻辑结构设计

11.1.3 逻辑结构设计

这一步一般需要画出基本的E-R图，然后转换成关系图。

1. “学生信息管理系统”的E-R图

参见第1章的图1-4。

2.关系图示

（1）学生信息表的结构与部分记录，如图11-1所示。

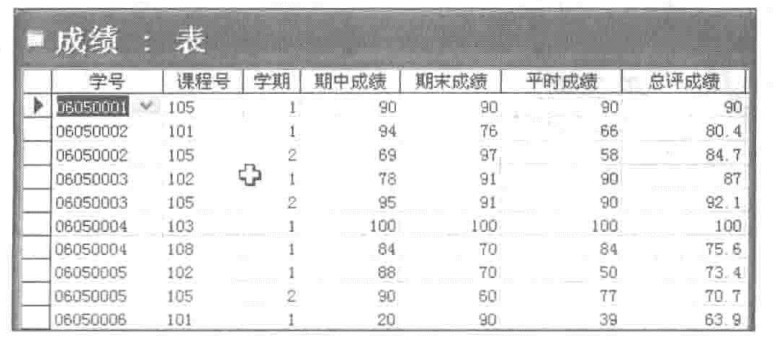

（2）成绩表的结构与部分记录，如图11-2所示。

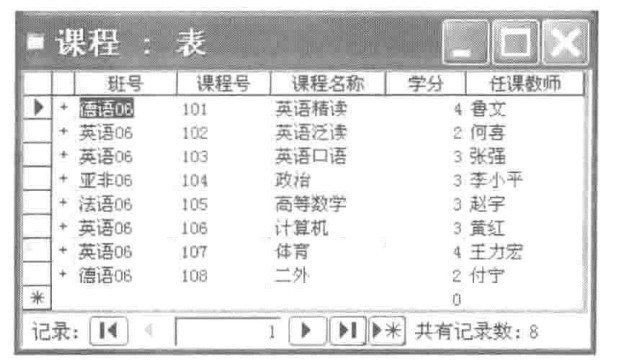

（3）课程表的结构与部分记录，如图11-3所示。

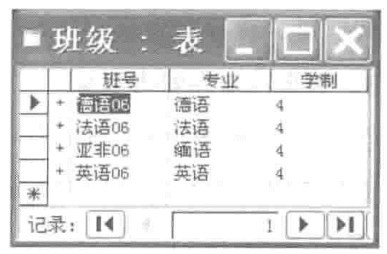

（4）班级表的结构与部分记录，如图11-4所示。
