★3.3.5 位操作类指令
由于单片机内部有一个位处理机，所以对位地址空间具有比较丰富的位操作指令。这类指令不影响其他标志位，只影响本身的Cy（写作C）。
位操作指令的操作数不是字节，而只是字节中的某一位，每位取值只能是0或1。位操作指令有位传送、位置位和位清0操作，以及位逻辑运算和位控制转移指令。
为便于阅读程序和设计程序，位寻址的表示方法有4种。
1）直接使用位地址。例如：
MOV C，7FH；（C）←（7FH）
其中，7FH是位地址，它表示片内RAM区中2FH的最高位D7。
2）采用字节某位的表示法。此时可将上例改写为
MOV C，2FH.7；（C）←2FH.7
3）可位寻址的特殊功能寄存器名+位数的命名法。例如，累加器A中最高位可以表示为ACC.7，可以把ACC.7位状态送到进位标志位C的指令是
MOV C，ACC.7；（C）←ACC.7
4）经伪指令定义后的字符名称。例如：
BUSY EAU P3.2；BUSY=P3.2
JB BUSY，$
位操作指令、功能操作、机器代码和执行机器周期数见表3-26。

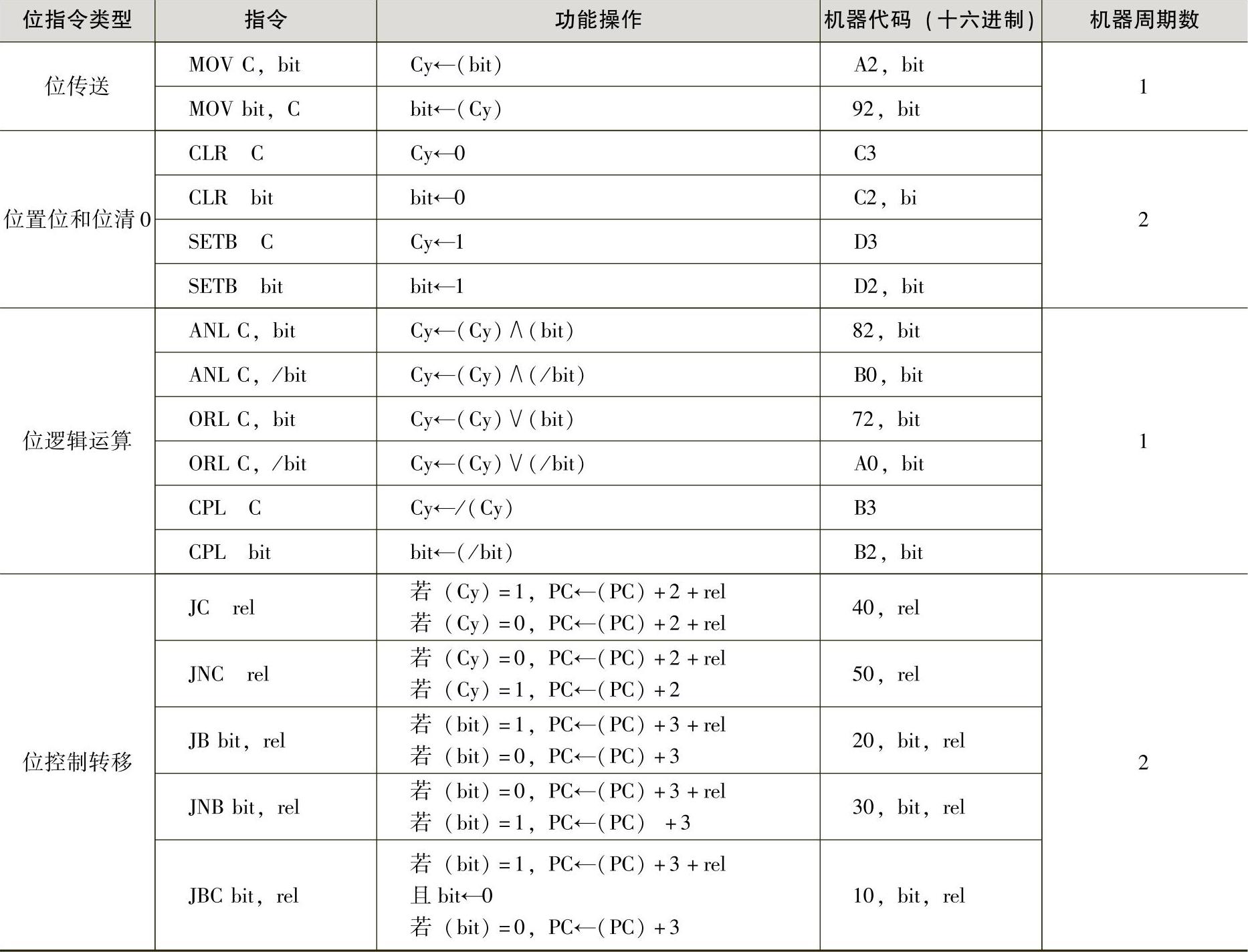

表3-26 位操作指令、功能操作、机器代码和执行机器周期数
1 数据位传送指令（2条）
比较：
MOV A，2FH；A←（2FH）
MOV C，2FH；Cy←（2FH）
不难看出，第一条指令中的2FH是直接地址direct，第二条指令中的2FH属于位地址bit。
指令中必须有一个位操作数是布尔累加器C，另一个才可以是直接可寻址的位，注意其中一个操作数必须是进位标志。
例如：
MOV P1.5，C；把C中的值送到P1.5口线输出
2 位变量修改指令（4条）
对Cy和位地址bit指定的位单元进行清0。
CLR C；Cy←0
CLR bit；bit←0
对Cy和位地址bit指定的位单元进行置1。
SETB C；Cy←1
SETB bit；bit←1
例如：
CLR C；将Cy位清0
CPL P1.1；P1.1取反
3 位逻辑运算指令（6条）
这组指令的第一操作数必须是C，两位逻辑运算的结果送到C中，式中的斜杠表示位取反，但并不影响操作数本身的值。
指令中的/bit，不影响直接寻址位求反前原来的状态。
逻辑“或”指令的功能是把位地址bit中的内容或bit中的内容取反值与Cy中的内容进行逻辑“与”运算和逻辑“或”运算，结果送回Cy中。
位变量逻辑“非”指令用来实现对位清0，取反，置1，不影响其他标志位。
4 位条件转移类指令（5条）
（1）Cy条件转移指令
JC rel；若（Cy）=1，则PC←（PC）+2+rel，若（Cy）=0，则PC←（PC）+2
JNC rel；若（Cy）=0，则PC←（PC）+2+rel，若（Cy）=1，则PC←（PC）+2
第一条指令的功能是当（Cy）等于1时，转移；第二条指令的功能是当（Cy）等于0时，转移；不满足转移条件时，顺序执行程序。
（2）bit条件转移指令
JB bit，rel；若（bit）=1，则PC←（PC）+3+rel；若（bit）=0，则PC←（PC）+3
JNB bit，rel；若（bit）=0，则PC←（PC）+3+rel；若（bit）=1，则PC←（PC）+3
JBC bit，rel；若（bit）=1，则PC←（PC）+3+rel，且bit←0；若（bit）=0，则PC←（PC）+3
第一条指令的功能是当（bit）=1时，转移；第二条指令的功能是当（bit）=0时，转移；第三条指令的功能与第一条相似，也是当（bit）=1时，转移，但转移时具有将（bit）清0的功能；不满足转移条件时，顺序执行程序。
例3-28：判断正负数要求从P1口输入一个数，若为正数将其存入20H单元，为负数则取反后存20H单元。
解：分析怎样判断数的正负？
D7=1 负数，D7=0 正数
程序如下：
ORG 0030H
MAIN：MOV P1，#0FFH；
MOV A，P1
JNB ACC.7，STOR；正数
CPL A
STOR：MOV 20H，A；
SJMP $
小结：
1）MCS-51系列单片机的指令系统共有111条指令，7种寻址方式，共分为五大类：数据传送类指令、算术运算类指令、逻辑运算类指令、控制转移类指令、位操作类指令。
2）指令按用户规定排列形成程序，该程序顺序被存放在ROM中。
3）每条指令机器码都占若干个字节，有长有短，一旦存好就有确切的地址号。
4）PC程序计数器实时指向该地址号，使CPU按用户所编程序顺序执行指令。
5）如遇跳转，也就是把新的目的地址送给PC。
