★4.2.3 80C51中断系统
外部中断源的外部中断0和外部中断1的中断请求信号，分别由外部中断请求输入引脚
（P3.2）、
P3.3）输入，可以通过定时/计数器控制寄存器TCON设定为低电平触发或负边沿触发。
外部中断有两种触发方式，分别为电平触发和边沿触发，并由特殊功能寄存器TCON中的IT0、IT1位控制。TCON既与中断控制有关，又与定时器控制有关。特殊功能寄存器TCON的地址为88H，可位寻址，每一位有相应的位地址。其格式见表4-2。

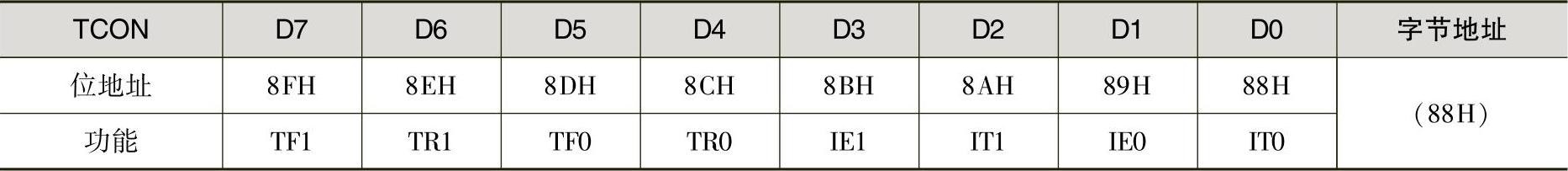

表4-2 特殊功能寄存器TCON格式
1）IT0：外中断0触发方式控制位D0。由IT0选择为低电平有效还是下降沿有效。
2）IE0：外中断0中断请求标志位D1。
IT0=0，电平触发方式；IT0=1，边沿触发方式（下降沿有效）。CPU在每个机器周期的S5P2期间取样
引脚电平，如果在连续的两个机器周期检测到
引脚由高电平变为低电平，即第一个周期取样到
=1，第二个周期取样到
=0，则置IE0=1，即此时出现有效的中断信号申请中断，中断标志IE0由硬件自动置1，并产生中断请求。在边沿触发方式下，CPU响应中断时，由硬件自动清除IE0标志。但应注意，为保证CPU能检测到负跳变，
上的低电平持续时间至少应保持1个机器周期。IT0=0，为电平触发方式。CPU在每个机器的S5P2取样
引脚电平，当取样到低电平时，中断标志IE0置1，向CPU请求中断，当CPU响应中断请求进入相应中断服务程序执行时，取样到INT0高电平时，清除IE0标志，IE0被自动复位。
3）IT1：外部中断
触发方式控制位D2，与IT0相同。
4）IE1：外中断1中断请求标志位D3，与IE0相同。
5）TR0/TR1：定时/计数器的启/停控制位D4/D6。
6）TF0：定时/计数器T0溢出中断请求标志位D5。T0启动后便从初值开始进行加1计数，直至最高位产生溢出时，向CPU发出溢出中断请求，CPU检测到中断请求后，由硬件将TF0置位。CPU响应中断时，由硬件自动将TF0复位为0。
7）TF1：定时/计数器T1溢出中断请求标志位D7。其控制功能与TF0类似。
单片机复位后，TCON和SCON各位均被清0。另外，所有的中断请求标志位均可由软件置1或清0，获得的效果与硬件置1或清0相同。
