★5.2.3  方式2（模式2）

当M1、M0的两个D1、D0位为10时，定时/计数器T0被选为工作方式2，为8位计数器，其逻辑结构如图5-5所示。TL0作为8位计数器，TH0作为重置初值的缓冲器，在程序初始化时，由软件赋予同样的初值，一旦计数器溢出便置位TF0，同时自动将TH0中的初值再装入TL0，从而进入新一轮的计数，如此循环不止，而TH0中的初值始终不变。最大计数值为2⁸=256。其一次定时时间为（2⁸-初值）×时钟周期×12。方式2仅用TL0计数，计数满溢出后，一方面进位TF0，使溢出标志TF0=1，请求中断；另一方面，使原来装在TH0中的初值装入TL0。所以方式2能自动恢复定时器/计数器初值。而在方式0、方式1时，定时/计数器的初值不能自动恢复，必须用指令重新给TH0、TL0赋值。所以方式2既有优点又有缺点。优点是定时初值可自动恢复，缺点是计数范围小。

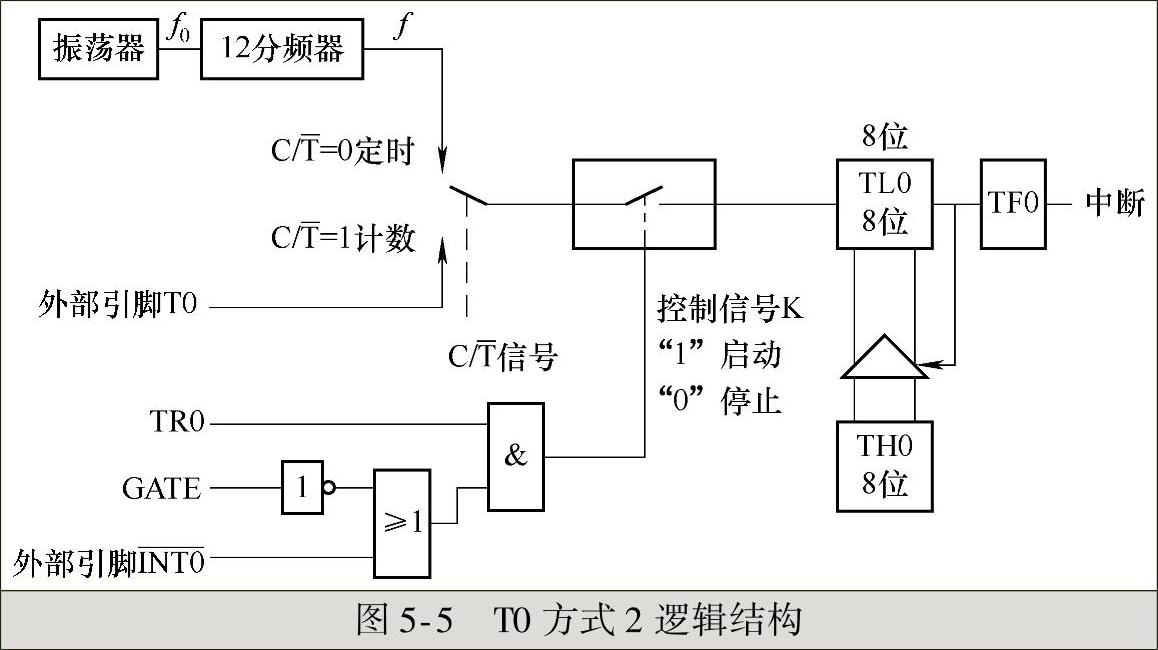

图5-5 T0方式2逻辑结构

方式2适用于需要重复定时，而定时范围不大的应用场合。具有初值自动装入的功能，可以避免在程序中因重新装入初值而对定时精度的影响，适用于需要产生高精度的定时时间的应用场合，常用作串行接口波特率发生器。
