★7.3.5 单片机与微机的串行通信
1 单片机与PC的串行多机通信
主从式通信系统：一主机+多从机；每个从机都被赋予唯一的地址。一般还要预留1～2个“广播地址”。主机与各从机之间能实现双向通信，而各从机之间不能直接通信，只能通过主机才能沟通。

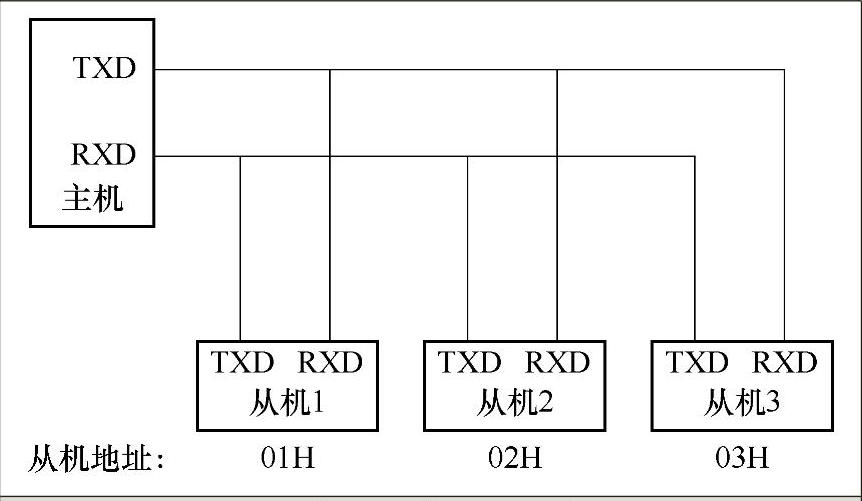

图7-25 多机通信系统示意图（1）
（1）单片机与PC多机通信原理
串行接口控制寄存器SCON中的SM2为多机通信接口控制位，串行接口以方式2或3接收时，若SM2=1，表示置多机通信功能位，这时出现两种可能情况。多机通信系统示意图如图7-25所示。①接收到的第9位数据RB8为1时，数据才装入SBUF，并置位RI=1，向CPU发中断请求；②接收到的第9位数据RB8为0时，则不产生中断，信息抛弃。
各从机初始化：MOV SCON，#0B0H；或#0F0H
主机发送信息：其中第9位数据TB8作为区分地址/数据的标识。TB8=1表示地址，TB8=0表示数据。例如，主机发送地址帧信息02H，02H是从机2的地址。多机通信系统示意图如图7-26所示。
图7-26 多机通信系统示意图（2）
各从机响应中断，在中断程序中判断接收到的地址与本机是否相符，相符则SM2=0，不符则保持SM2=1不变。发送的数据帧，因RB8=0，只有SM2=0的从机可接收，进入中断处理。多机通信系统示意图如图7-27所示。
（2）多机通信关键
主机第1次发出的地址信息要能被所有的从机响应，而第2次的数据信息只能被n#从机所响应——多机通信控制位SM2对接收中断请求的管理功能。

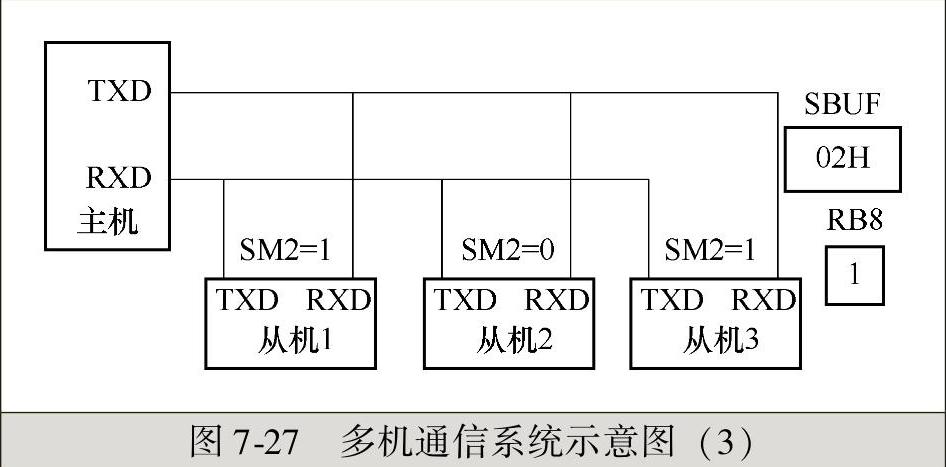

图7-27 多机通信系统示意图（3）
例7-6：设一主机与多台从机进行通信，通信各方的晶振频率为11.0592MHz，波特率发生器采用定时器2实现。
解：假定各从机地址号分别为01、02、03，主机循环选定各从机进行通信。发送前，在P2口显示所呼叫的从机机号，主机发送的数据包格式为：从机以中断方式接收主机发送的首字节，然后在中断服务程序里用查询方式接收数据包的后续字节。收到完整数据包后，判别数据包里的从机机号与本机机号是否匹配，并校验和是否正确。若两条件均成立，则回送应答信息0xA0与本机机号之和，同时将本机机号送P2口显示，表示主机正在与该从机通信；若两条件不同时成立，则将0xFF送P2口显示，表示本机空闲。主机收到应答后，在P2口显示应答信息。
初始化：串行接口工作在方式3，允许接收，则SCON=0xF0。T2CON格式如下所示：
T2作为波特率发生器，则T2CON=00110100B=0x34。
可得T2计数初值：波特率为9600bit/s，则（RCAP2H，RCAP2L）为0FFDCH。
2 PC与单片机的点对点通信设计
（1）硬件接口电路
在功能比较复杂的控制系统和数据采集系统中，一般常用PC作为主机，单片机作为从机，如图7-28所示。单片机通过串行接口与PC的串行接口相连，将采集到的数据传送至PC，再在PC上进行数据处理。由于单片机的输入/输出是TTL电平，而PC配置的都是RS-232标准串行接口。由于两者的电平不匹配，必须将单片机输出的TTL电平转换为RS-232电平。
图7-28 PC与单片机的点对点通信
（2）PC与多个单片机的串行通信接口程序设计
在工控系统（尤其是多点现场工控系统）设计实践中，单片机与PC组合构成分布式测控系统是一个重要的发展方向。PC与单片机间的通信采用主从方式，PC为主机，单片机为从机，由PC确定与哪个单片机进行通信，如图7-29所示。

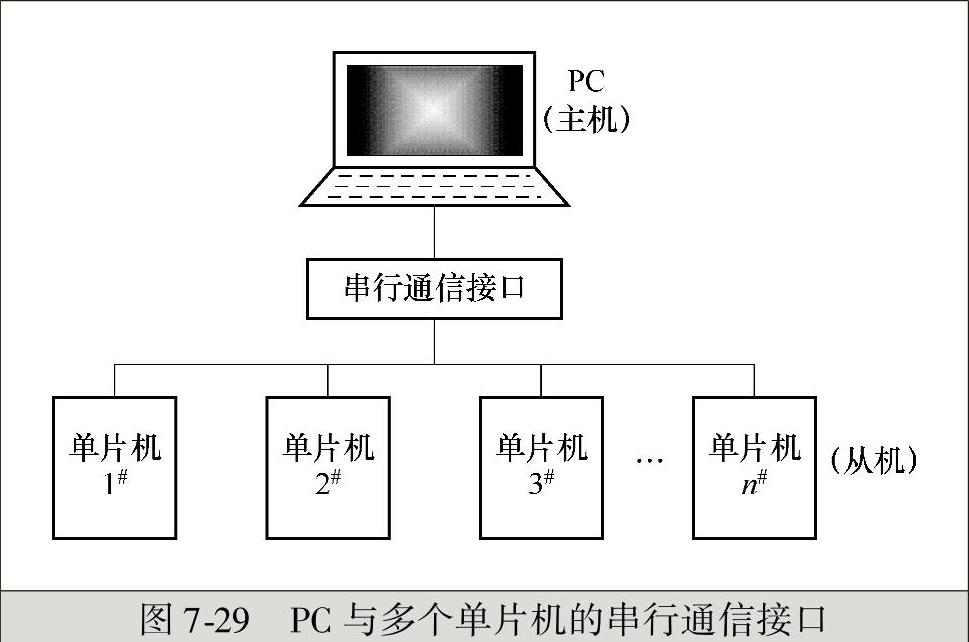

图7-29 PC与多个单片机的串行通信接口
例7-7：甲机键盘输入，波特率为1200bit/s，乙机LED数码管显示输出，接发双机数据分别完成双机串行通信。
解：（1）甲机程序（键盘输入、发送，接收乙机发来数据）
ORG 0000H
SJMP STAR
ORG 0030H
STAR：MOV SCON，#50H；设置串行接口方式1，允许接收
MOV TMOD，#20H；设计定时器1工作方式2
MOV PCON，#0H；波特率不加倍
MOV TH1，#0E6H；12MHz晶振频率，波特率1200bit/s
MOV TL1，#0E6H
SETB TR1；启动定时器1
CLR ES；禁止串行接口中断
MOV SP，#5FH；设置堆栈指针
MOV P2，#0H；数码管显示“8”，P1.0～P1.3为列，P1.4～P1.7为行
KEYS：MOV R0，#4；键盘扫描和数码管显示子程序
MOV R1，#11101111B；行扫描，从0行开始扫描
MOV R2，#11111111B；（R2）=0FFH，假设未按键
SNEXT：MOV A，R1；送出行扫描码
MOV P1，A
MOV A，P1；读键状态
ORL A，#0F0H
CJNE A，#0FFH，KEYIN；判断是否按键
MOV A，R1；未按键盘继续扫描下一行
RL A；修改行扫描数
MOV R1，A；保存行键扫描数
DJNZ R0，SNEXT；4行未扫描完，循环
LJMP KEYS；循环查键
KEYIN：MOV R2，A；键盘状态保存在R2
ACALL DLY；除按键抖动并等待按键弹起
NOPEN：MOV A，P1；读入键盘状态
ORL A，#0F0H
CJNE A，#0FFH，NOPEN；键未弹起，转NOPEN等待弹起
LCALL DLY；延时消键弹起抖动
LCALL KEYV；将扫描码转成按键码
MOV SBUF，A；发送
JNB TI，$；等待一帧发送完毕
CLR TI；清发送中断标志
CLR RI；清接收中断标志
ACALL DLY；调用延时
MOV A，SBUF；接收乙机的数据
JNB RI，$；等待接收完一帧数据
CLR RI ；清接收中断标志
LCALL SEG7；乙机的数据转成显示码
CPL A；取反为共阳段码
MOV P2，A；显示按键值
LJMP KEYS；重新扫描按键
DLY：MOV R7，#30；延时15ms（12MHz晶振频率时）
MOV R6，#0
S1：DJNZ R6，$
DJNZ R7，S1
RET；延时子程序返回，求键值子程序KEYV，P1.0～P1.3为列，P1.4～P1.7为行
KEYV：MOV B，#0；（B）=按键码，预设为0
MOV A，R2；判断目前是哪一列？
C1：RRC A
JNC C2；按键在当前列，转C2
INC B；按键不在本列，（B）+4，因为每一列按键码相差4
INC B
INC B
INC B
LJMP C1；返回继续判断按键在哪一列
C2：MOV A，R1；（A）=（R1），行扫描码
RR A；右移4位，将高4位移到低4位，以便后续的判断
RR A
RR A
RR A
C3：RRC A；判断哪一行被按下
JNC C4；在当前行，转C4
INC B；非当前行，键值+1（每一行每个按键差1）
LJMP C3
C4：MOV A，B；（A）=（B）按键码给A
RET；键值判断子程序返回
SEG7：INC A；将键值转换为共阴显示码
MOVC A，@A+PC
RET
DB 03FH，06H，5BH，4FH，66H，6DH，7DH，07H；共阴数码管显示0～7
DB 7FH，6FH，77H，7CH，39H，5EH，79H，71H，03FH；共阴数码管显示8～F，0
END；程序结束
（2）乙机程序（接收由甲机发来的数据并显示在数码管上，加1后再发送到甲机）
ORG 0000H
SJMP STAR
ORG 0023H
LJMP LOOP；通信中断服务程序入口
ORG 30H
STAR：MOV R7，#50H
MOV SP，#5FH；设置堆栈指针
MOV P2，#0H；开始，显示“8”
MOV SCON，#50H；设置串行接口方式，REN=1允许接收
MOV TMOD，#20H；定时器1方式2
MOV PCON，#0H；波特率不加倍
MOV TL1，#0E6H；晶振频率12MHz时的初装值
MOV TH1，#0E6H
SETB TR1；启动定时器1
SETB EA；中断总允许
SETB ES；开串行中断
SJMP $
LOOP：LCALL S_R
LCALL S_T
RETI
S_T：CLR TI；清发送中断标志
MOV SBUF，10H
JNB TI，$
CLR TI
RET
S_R：MOV A，SBUF；接收数据
JNB RI，$；等待接收完一帧数据
CLR RI；清接收中断标志
MOV 10H，A
INC 10H；将接收到的数据加1后再回发到甲机
ACALL SEG7；调显示子程序
CPL A
MOV P2，A
RET
SEG7：INC A
MOVC A，@A+PC
RET
DB 03FH，06H，5BH，4FH，66H，6DH，7DH，07H；共阴数码管显示0～7
DB 7FH，6FH，77H，7CH，39H，5EH，79H，71H；共阴数码管显示8～F
END；程序结束
