为了便于分析和掌握正确的解决问题的思路和方法，现将常见的模具零件热处理后力学性能不合格的原因分析及对策列于表4-6中，以供模具缺陷分析时参考。

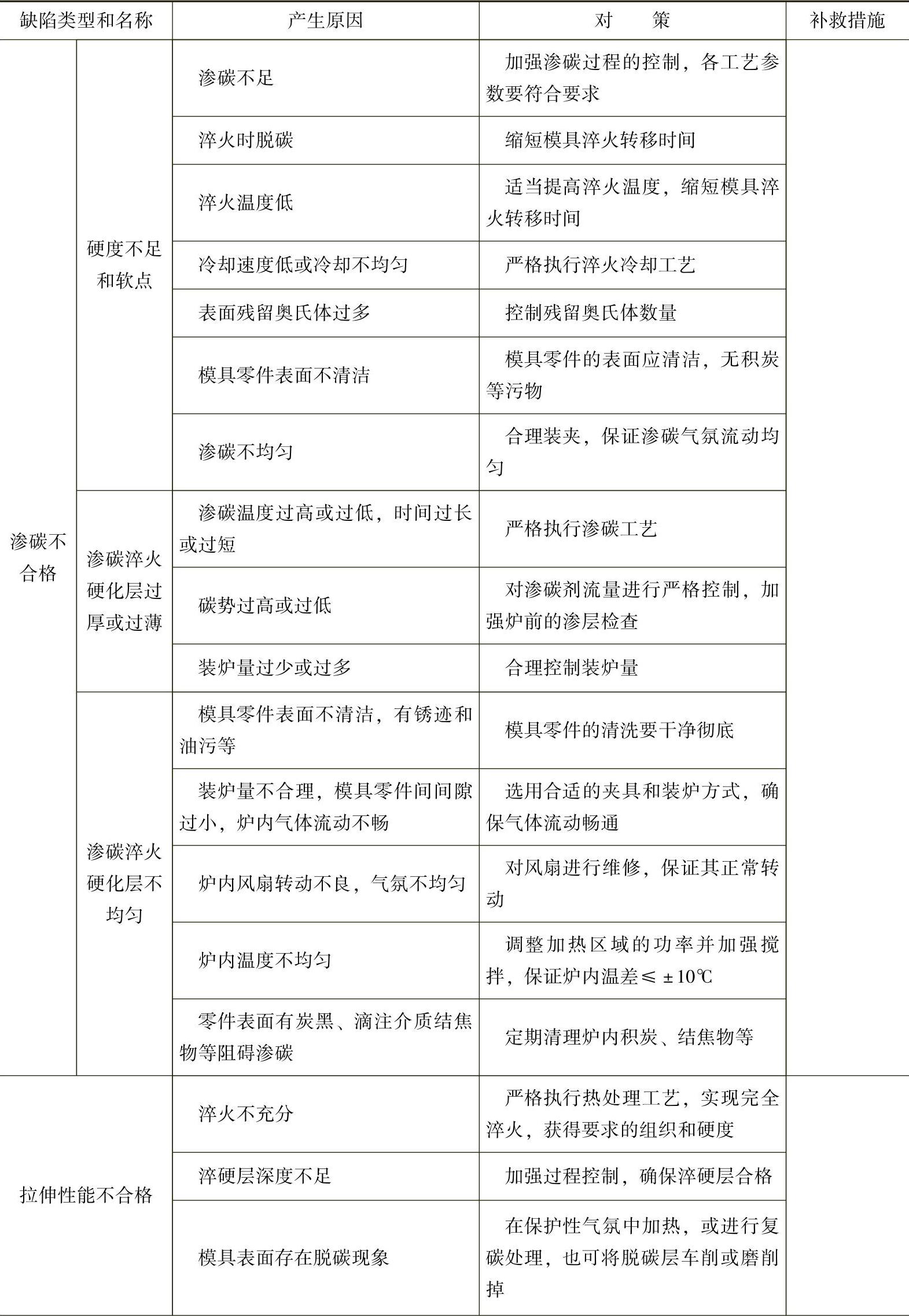

表4-6 常见的模具零件热处理后力学性能不合格的原因分析及对策

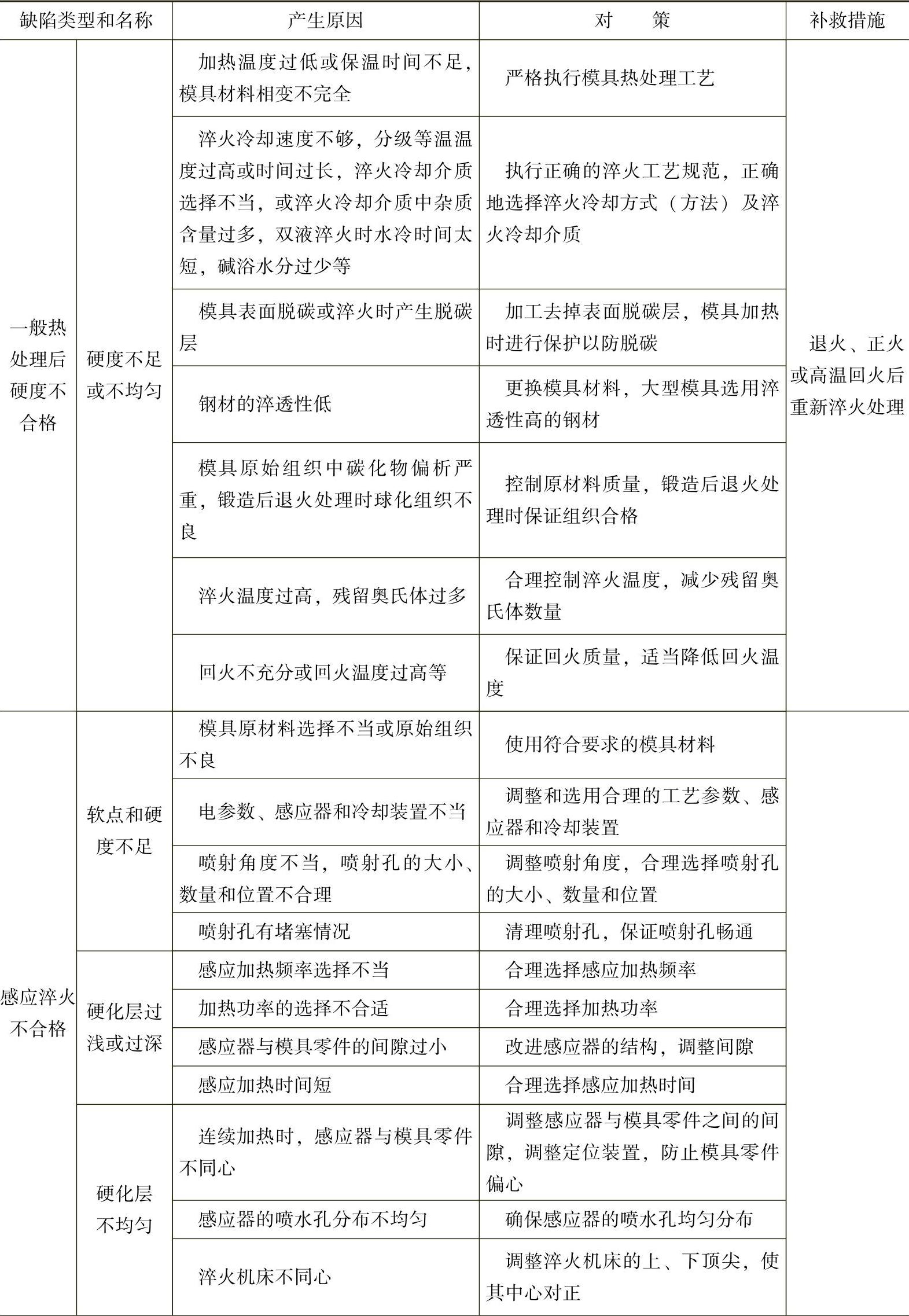

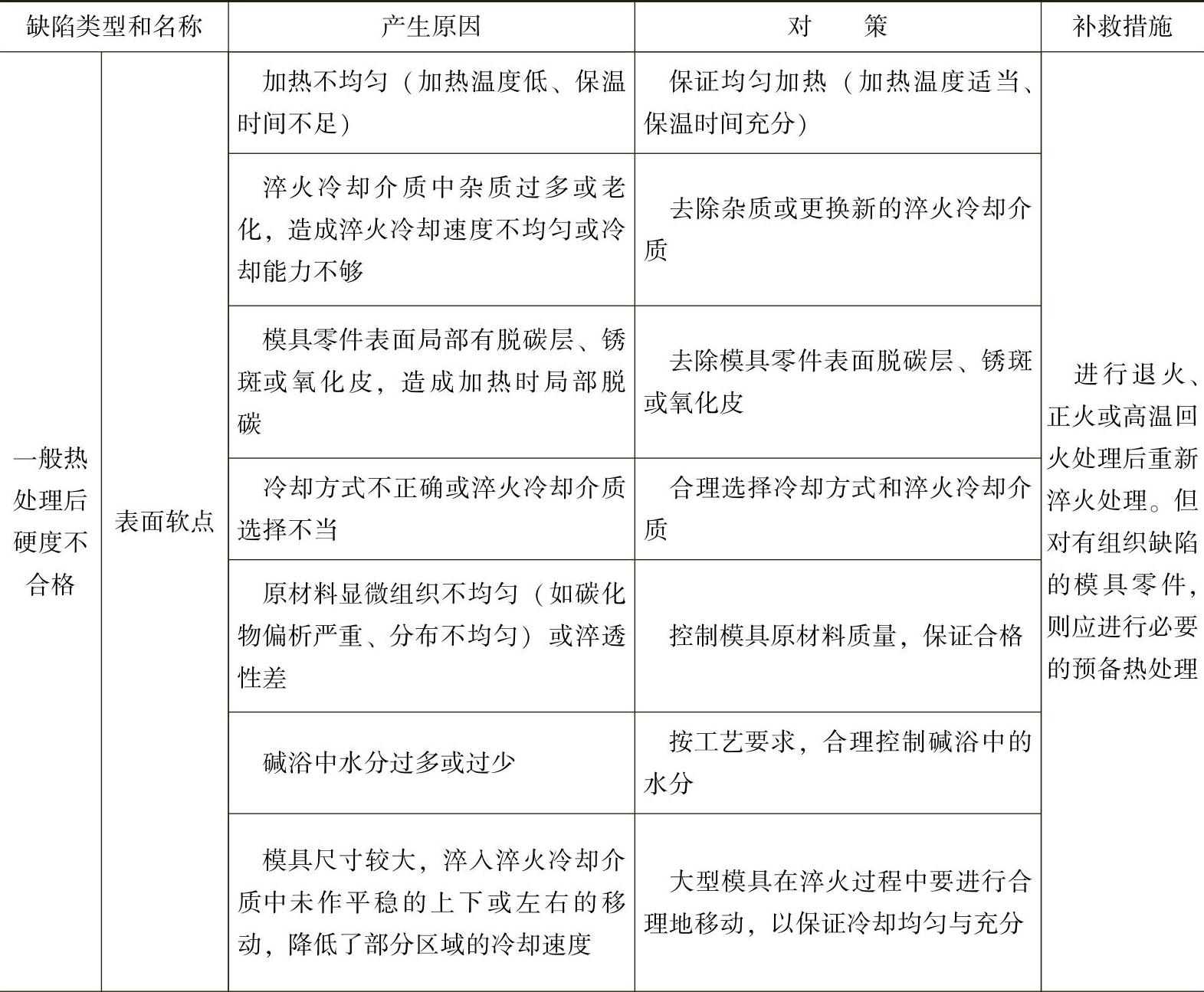

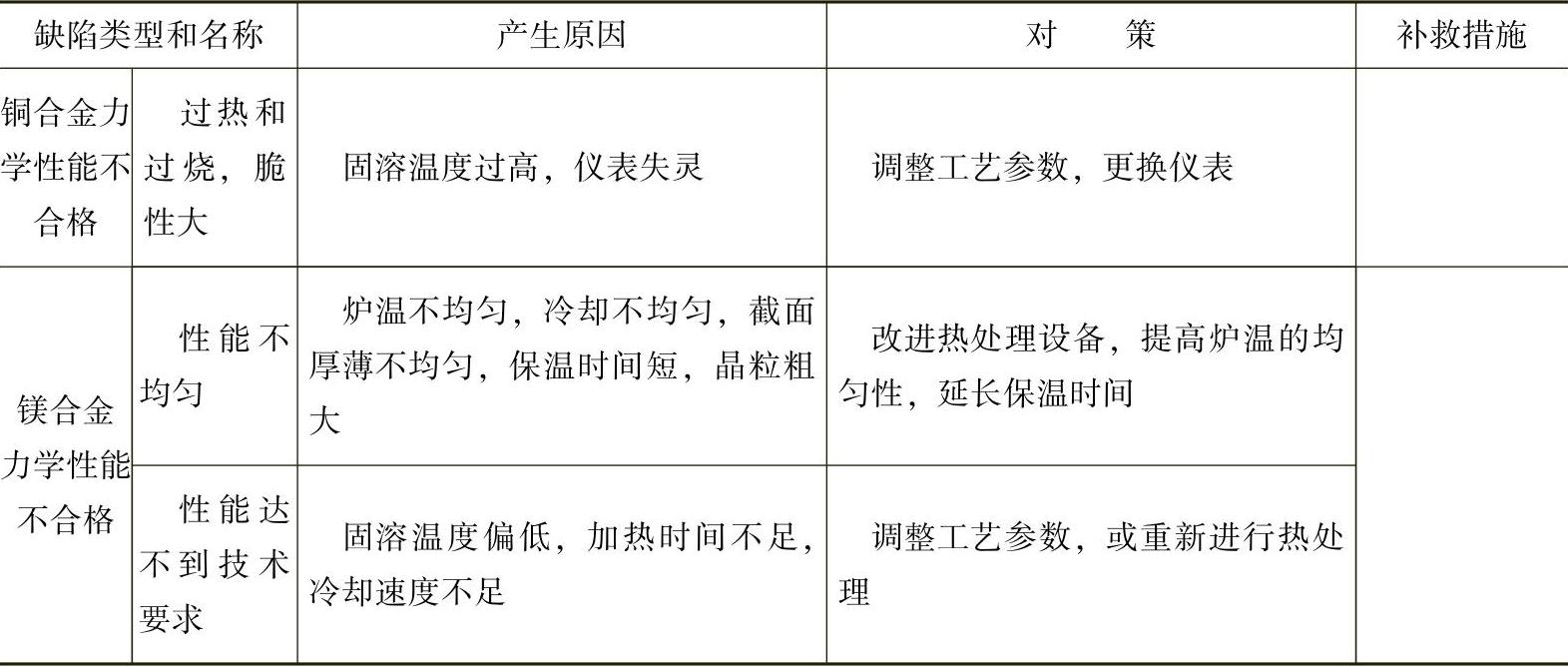

（续）
