高速工具钢具有高硬度、高强度、高耐磨性和高热稳定性等特点，而且对其采用低温淬火、快速加热等工艺措施还可以有效地改善其韧性，因此越来越多地被用于要求重负荷、长寿命的冷作模具（如冷挤压凸模、重载冷镦凸模等）。在高速工具钢模具零件热处理过程中，因多种因素的影响，常产生一些热处理缺陷。高速工具钢热处理常见缺陷原因分析与对策见表4-34，供分析高速工具钢模具热处理缺陷时参考。

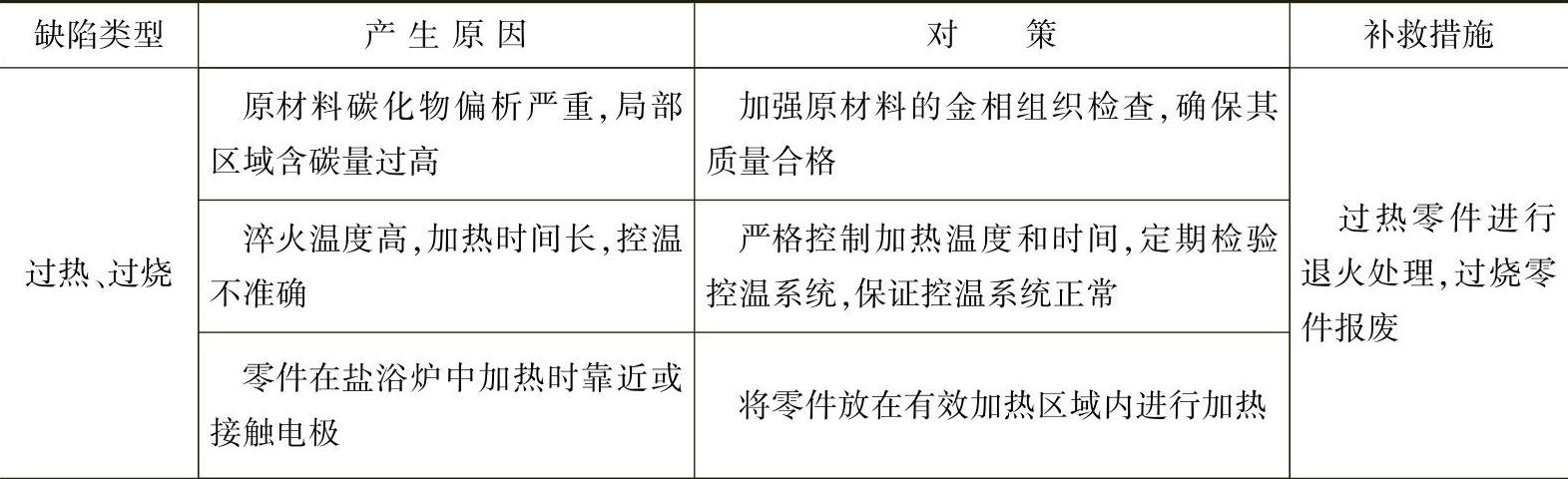

表4-34 高速工具钢热处理常见缺陷原因分析与对策

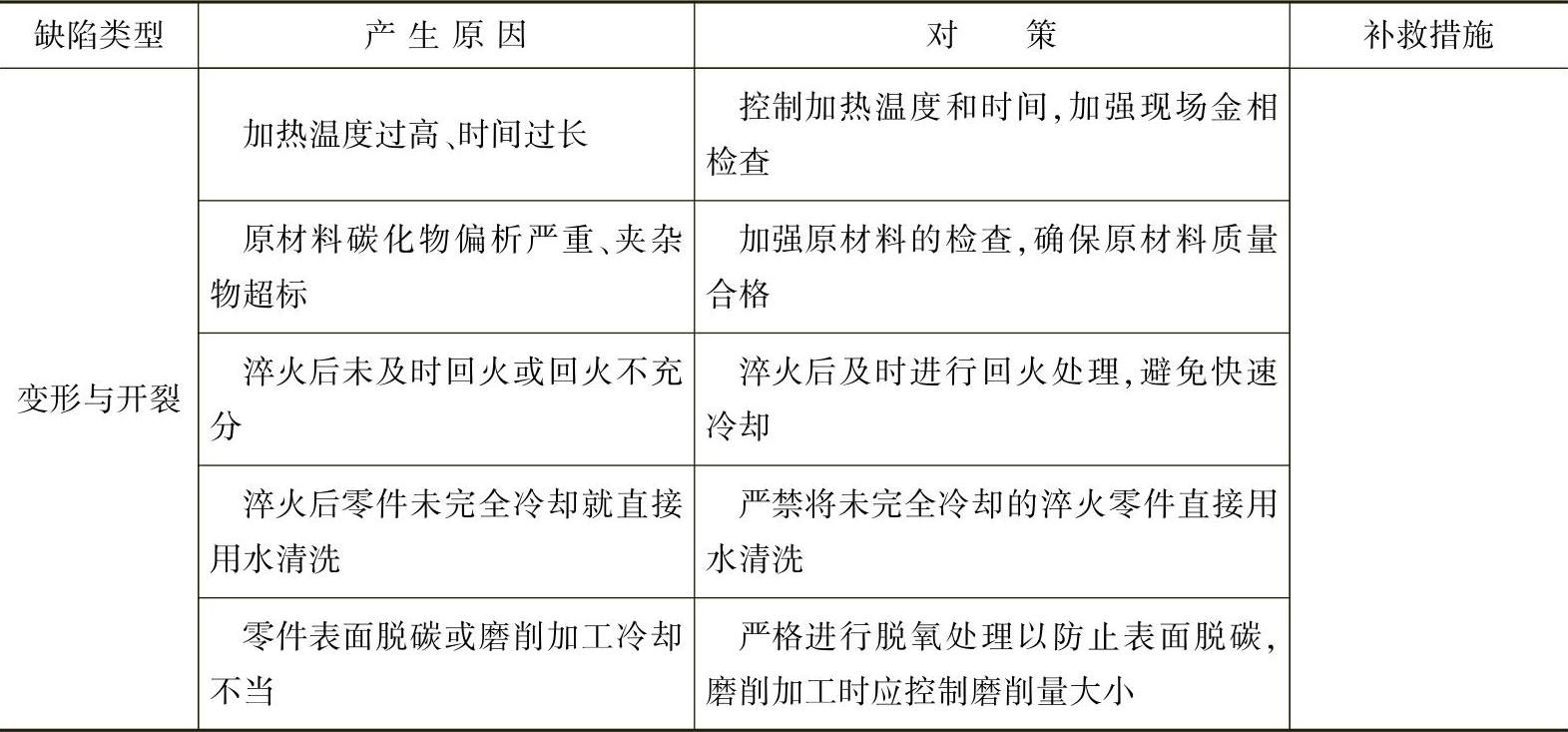

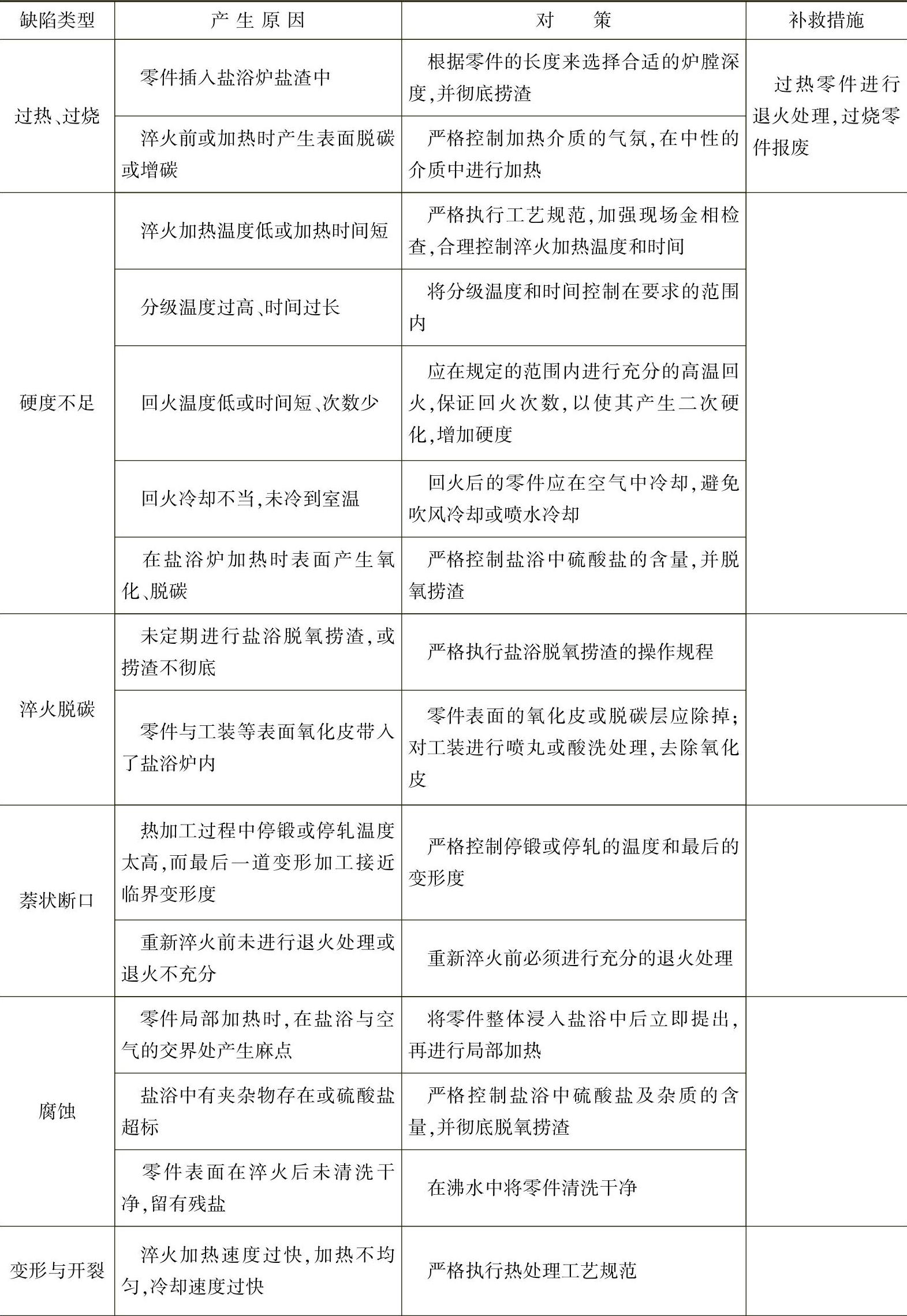

（续）
