在模具钢的普通淬火和回火过程中常出现一些缺陷，因而影响到模具热处理质量，甚至造成报废，因此必须采取有效措施加以预防，并对已经出现的缺陷设法加以挽救。表4-26为钢的常见淬火缺陷和对策，表4-27为回火过程中常见的缺陷和对策，供参考。

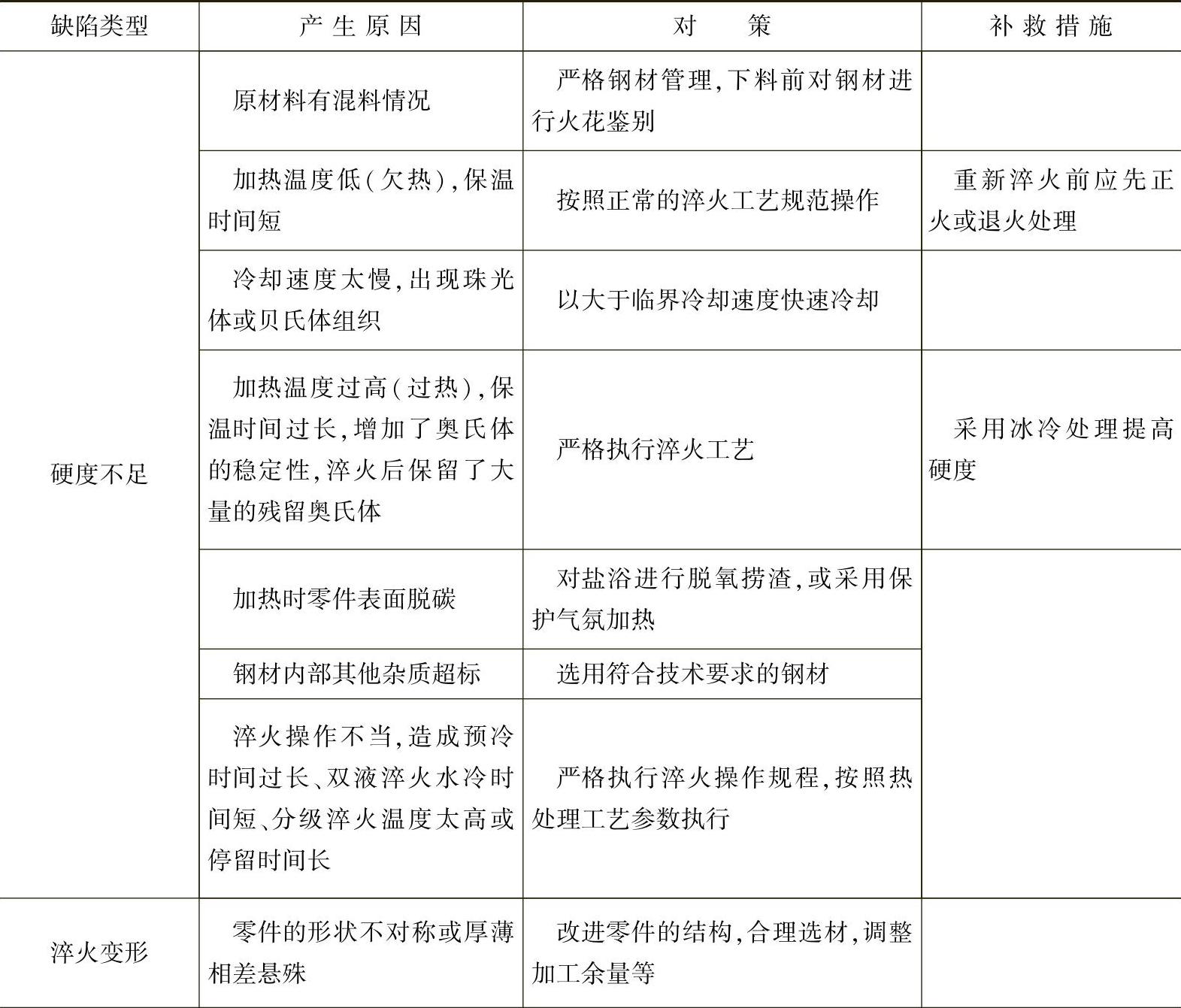

表4-26 钢的常见淬火缺陷和对策

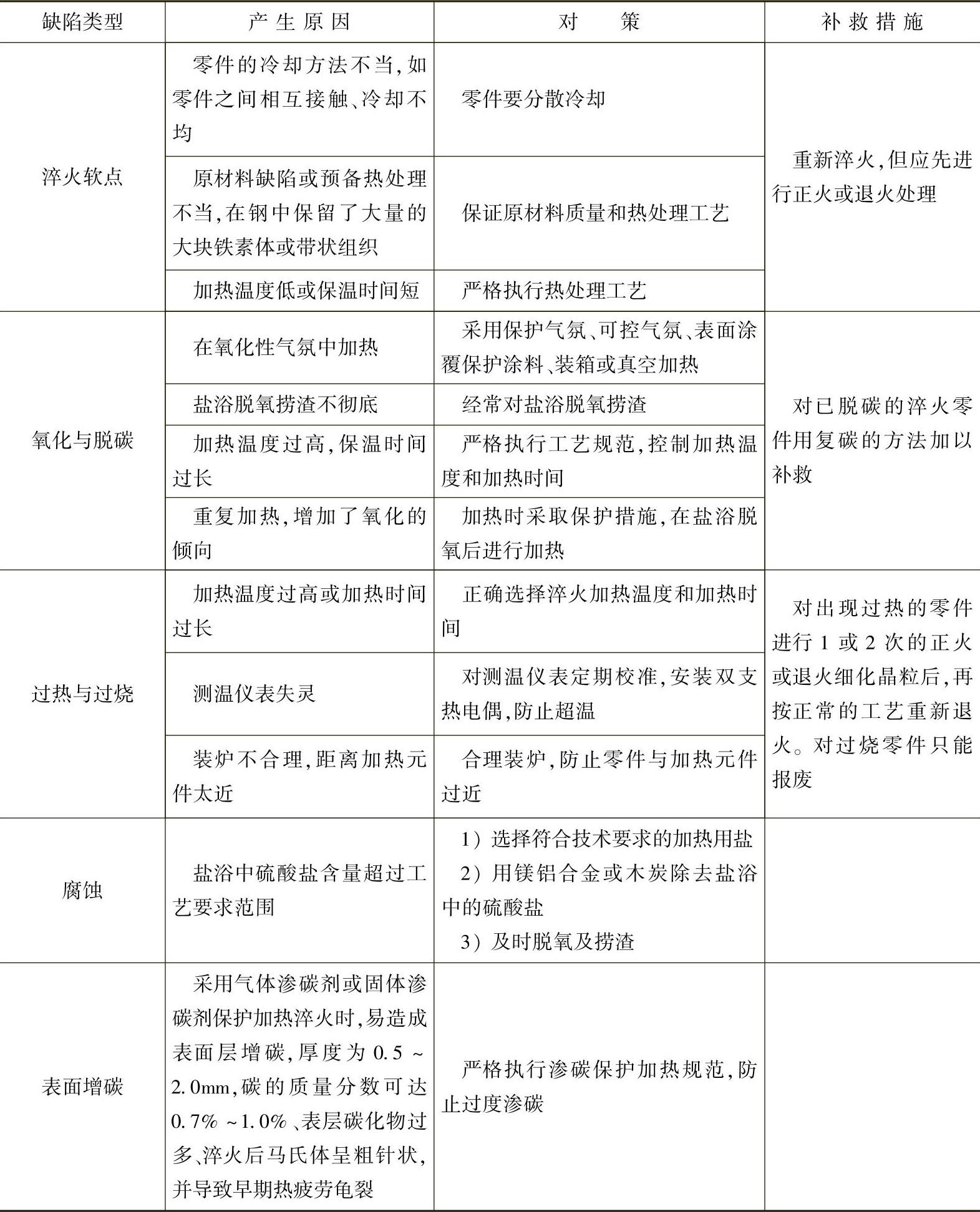

（续）

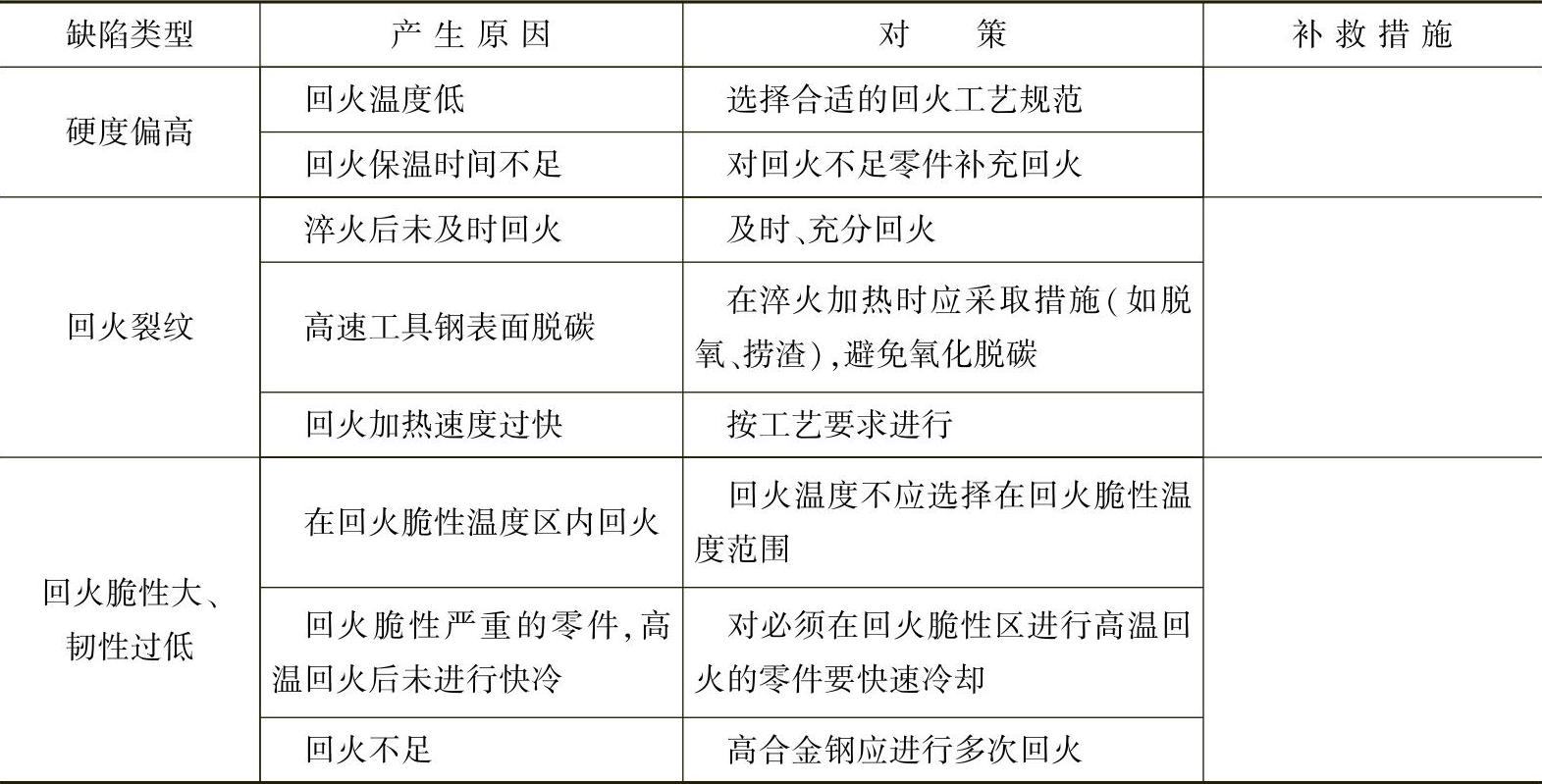

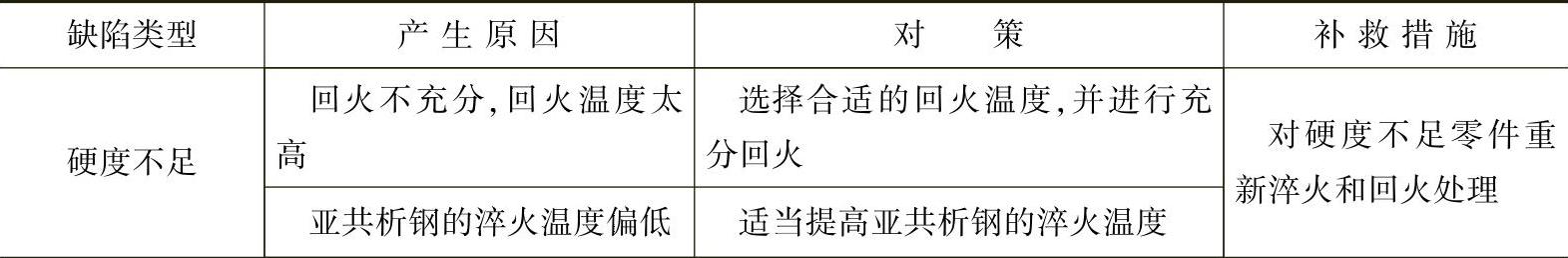

表4-27 回火过程中常见的缺陷和对策
