感应淬火由于加热速度快、时间短、加热温度难以控制，加上表面局部淬火，经常出现硬度不足、软点、淬火裂纹、局部烧熔等缺陷。模具感应淬火常见缺陷与对策见表4-28。

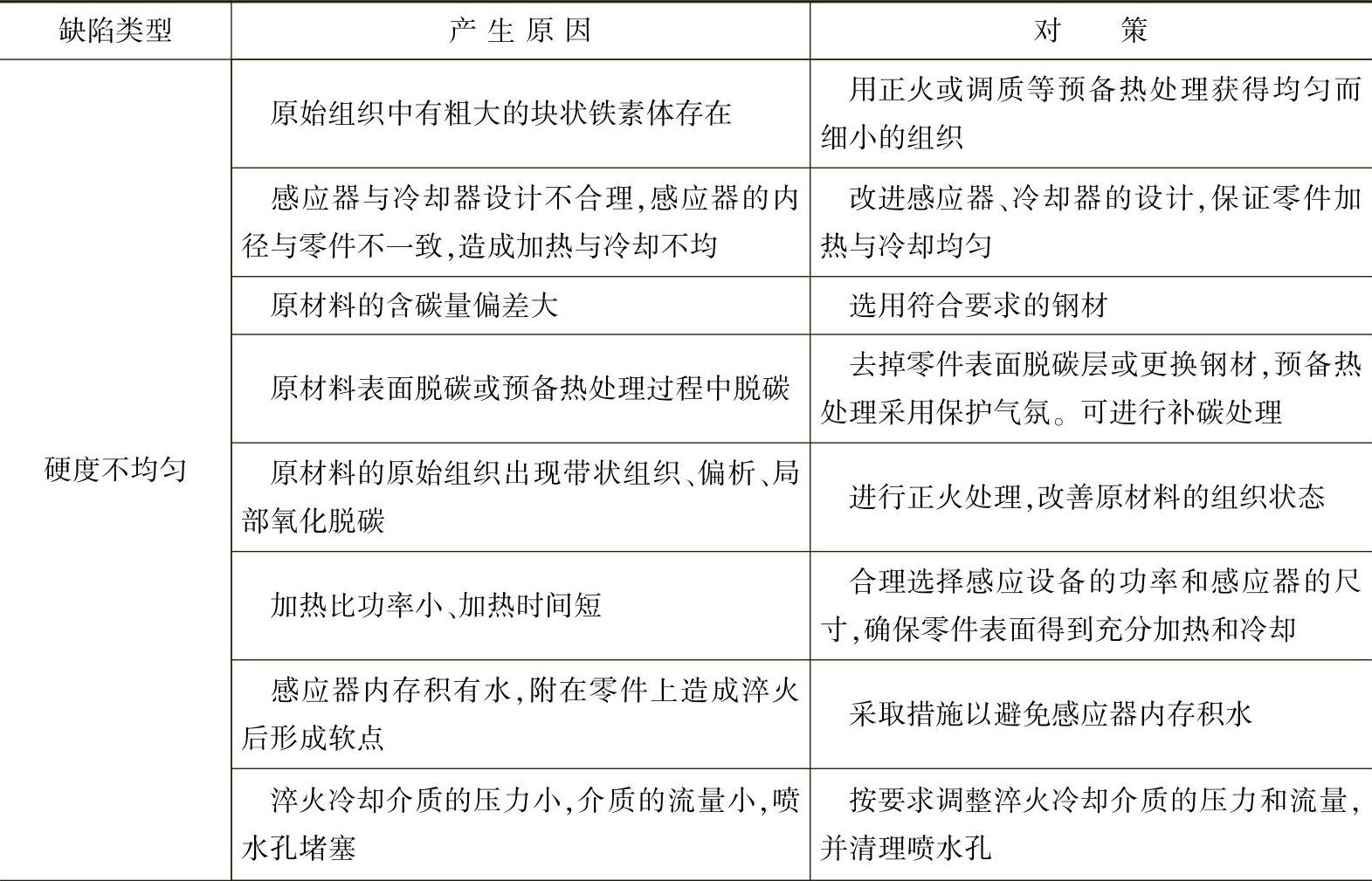

表4-28 感应淬火常见缺陷与对策

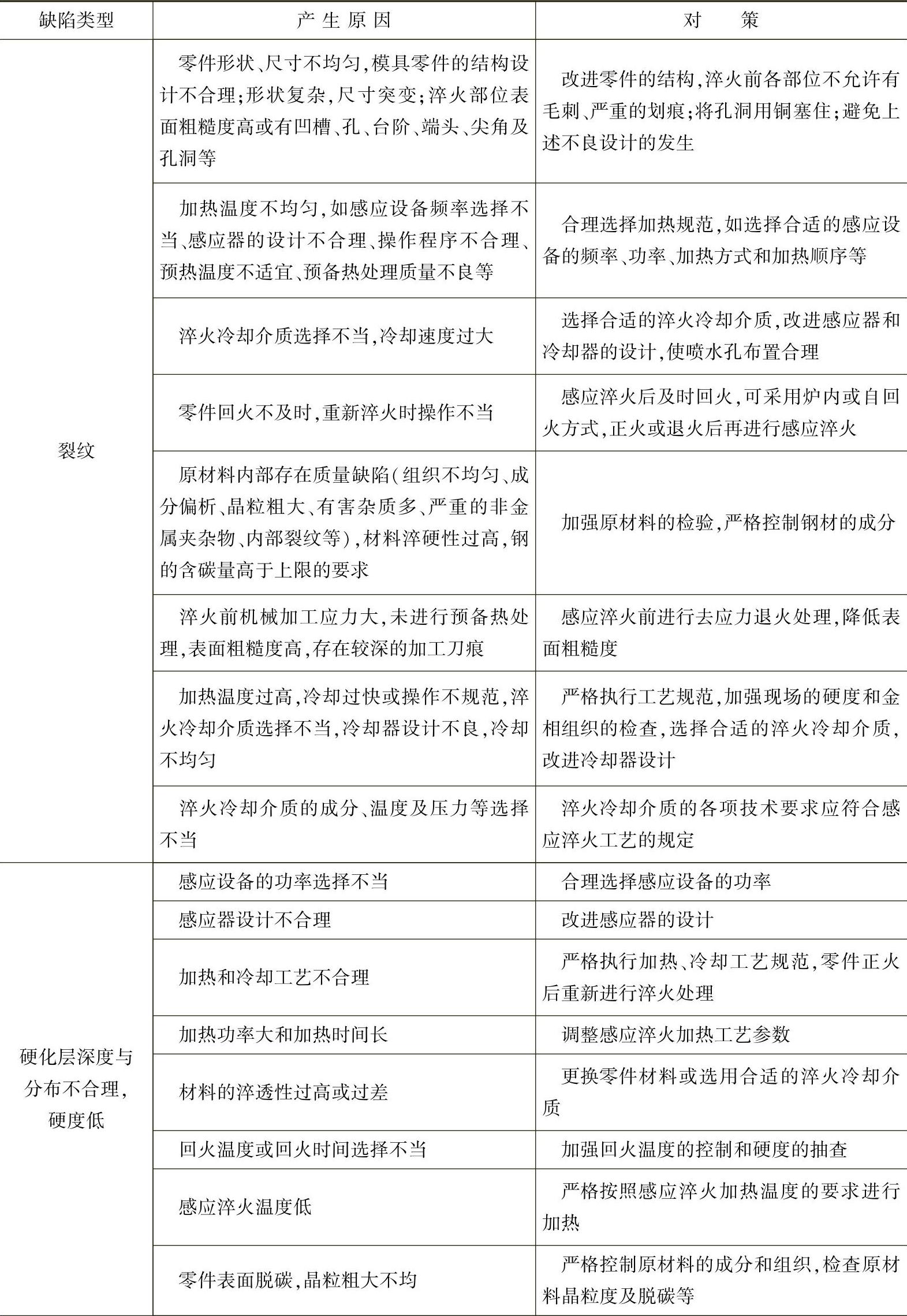

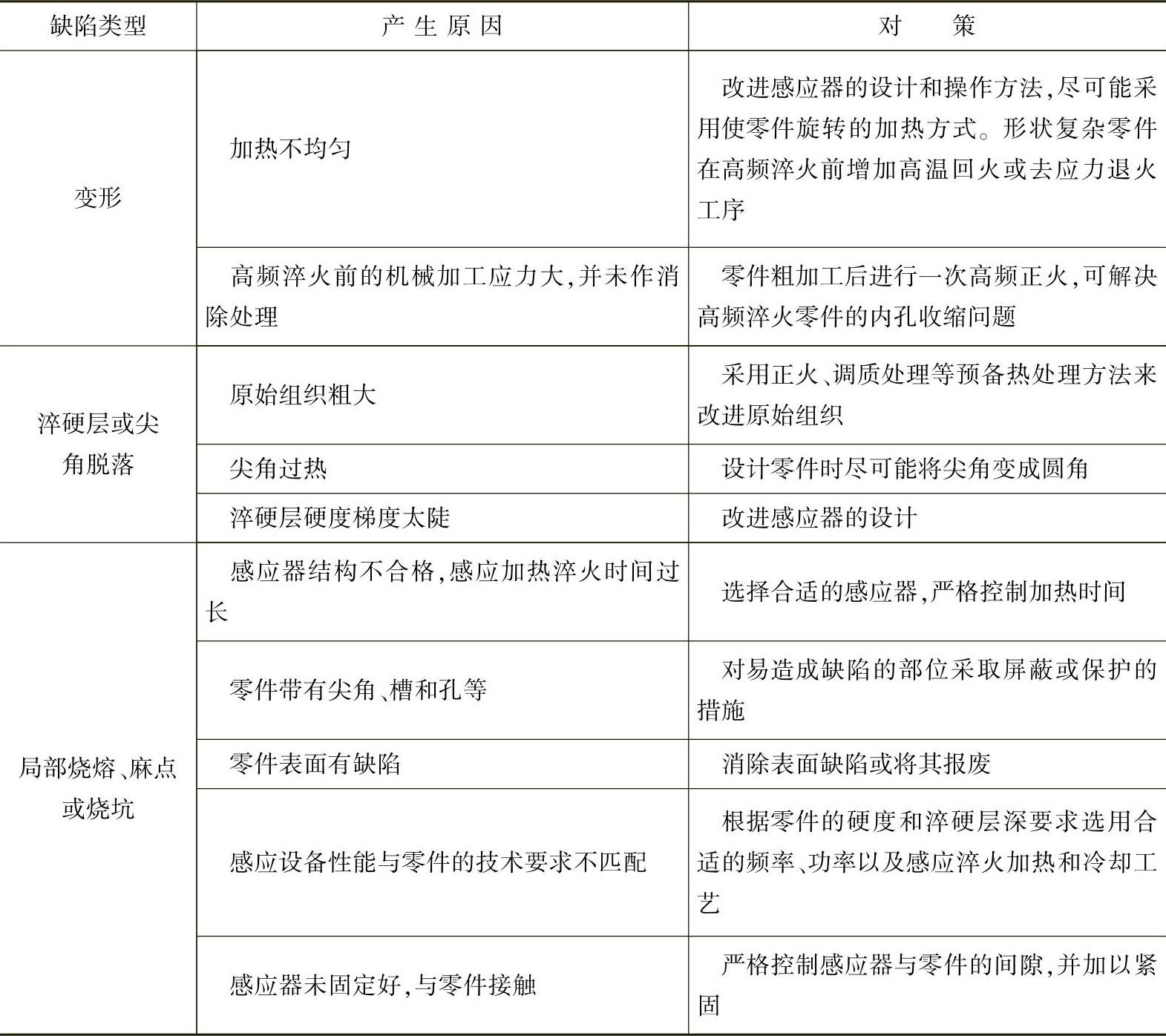

（续）
