1.2  弱电系统的组成

弱电系统包括电视信号工程、通信工程、智能消防工程、扩声与音响工程、综合布线工程等。另外，弱电系统分为家装弱电系统和公装弱电系统。家装弱电系统图例如图1-2所示。

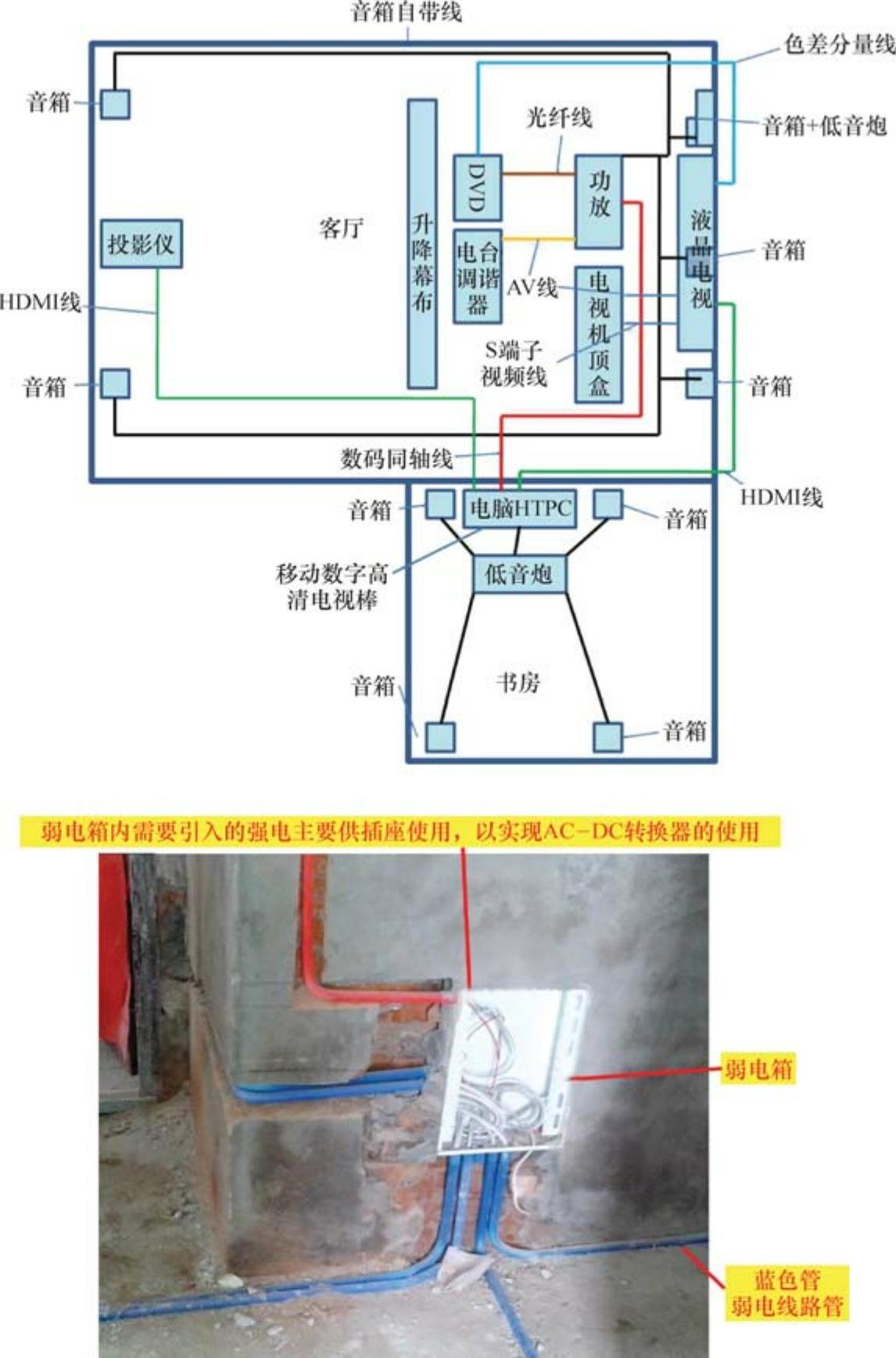

图1-2 家装弱电系统图例

公装弱电系统图例如图1-3所示。

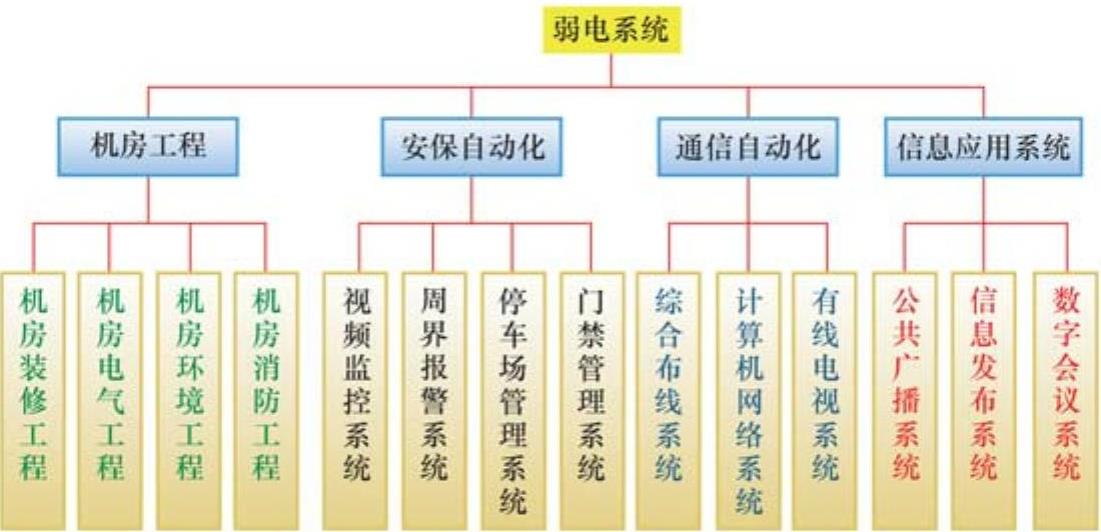

图1-3 公装弱电系统图例

家装弱电系统布线的目的是共享网络、电话、有线电视等资源。因此，主要的房间大多需要这3种接口。

家装网络、电话、有线电视的分频设备一般都是一进多出，常见的是1进4出。家装弱电布线为了达到共享、互通，需要使用分频或交换设备。网络内外网的交换设备是路由器（LAN用）或调制解调器（ADSL用），内网的交换设备是交换机或集线器。电话的交换分频设备是交换机或分线盒；电视的分频设备是分频（支）器。

为了使家装弱电系统有序，故需要采用弱电箱。为方便日后检查、维修，需要尽量把家中的电话、网络等控制集中在一个方便检查的位置，再从该位置分到各个房间。另外，为方便日后检查、维修，可以采用无线网络、无线电话方案。
