4.13 电视机相关连接技巧
电视机相关连接方法如下：
（1）连接天线或有线电视网
最好使用75Ω的同轴电缆，以消除因阻抗不匹配而导致的干扰。天线电缆不应与电源线等捆在一起。使用有线或闭路电视时，需要将75Ω的同轴电缆线插头直接插入天线插座。

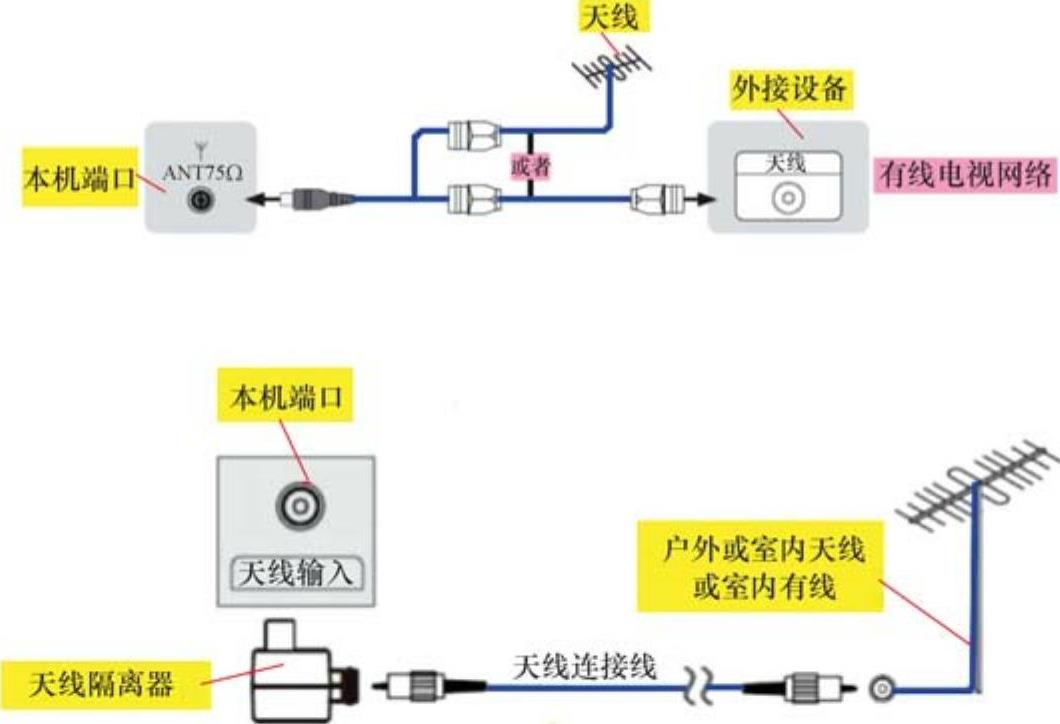

电视机连接天线或有线电视网的图例如图4-16所示。

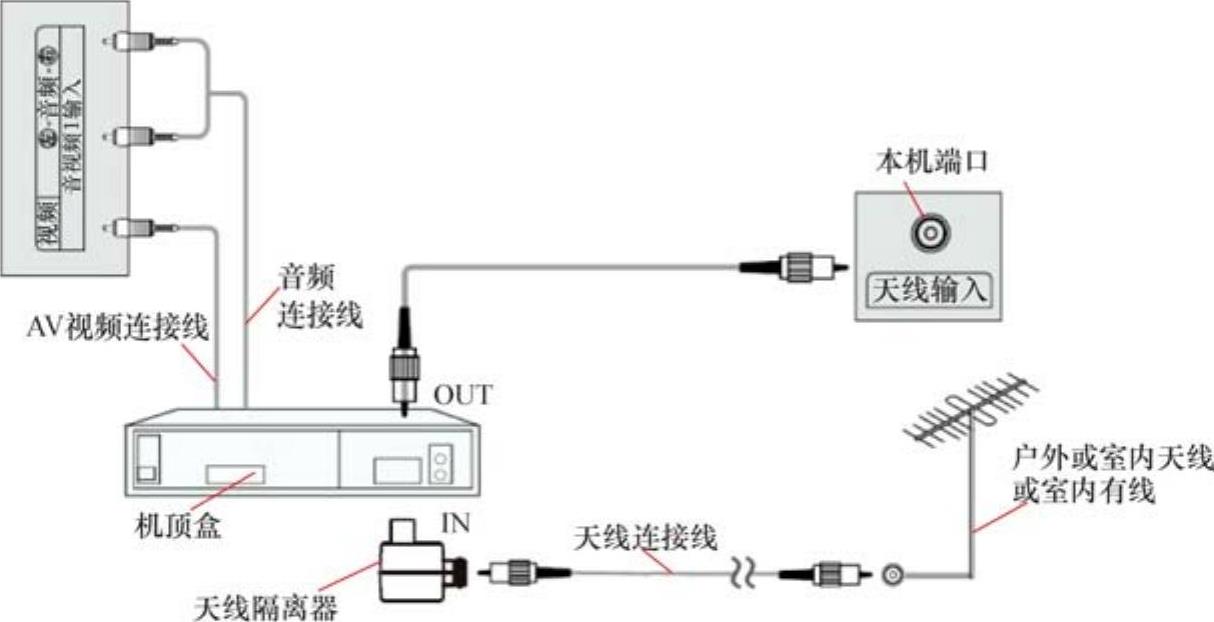

电视机连接天线、机顶盒的图例如图4-17所示。
（2）连接设备
以音视频线连接：电视机的分量/视频1/视频2端口与外部A/V设备（如VCD、DVD、录像机、摄像机等）的视频输出端口相连接。
电视机的分量/视频1/视频2端口与外部A/V设备的音频输出端口（音频左和音频右）相连接。
视频1和视频2的视频信号和音频左/右信号需要通过“视频/分量复合转接线”与外部设备相连接。

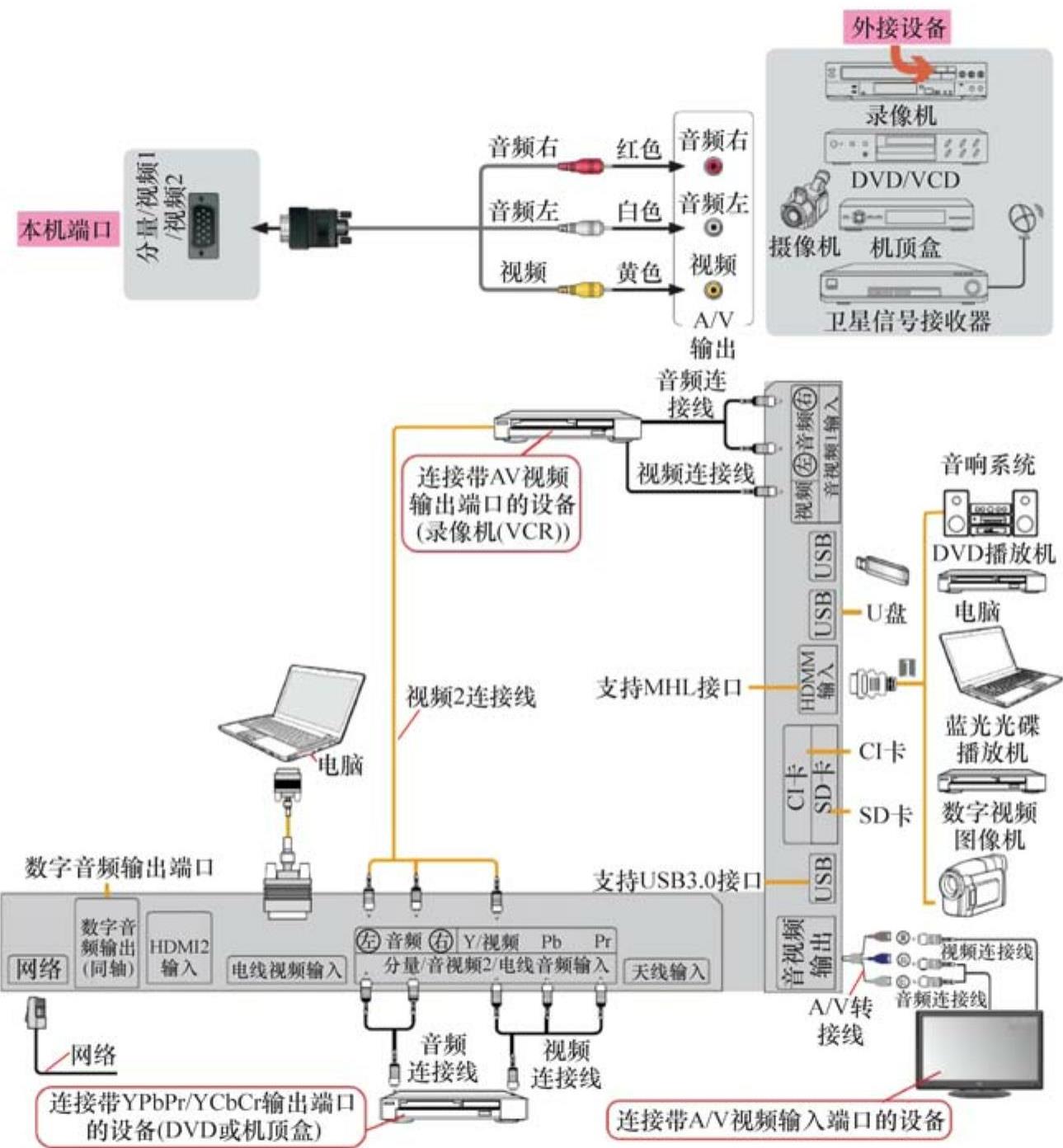

电视机连接A/V设备的图例如图4-18所示。
图4-16 电视机连接天线或有线电视网的图例
图4-17 电视机连接天线、机顶盒的图例
图4-18 电视机连接A/V设备的图例
（3）以分量转接线连接
电视机的分量/视频1/视频2端口与外部A/V设备（如VCD、DVD、高清电视机顶盒等）所对应的分量视频输出端口（Y、PB、PR）相连接。
电视机的分量/视频1/视频2端口与外部A/V设备所对应的音频输出端口相连接。
VCD或DVD上的分量输出端口Y、PB、PR有时也可能标识为Y、B-Y、R-Y或Y、CB、CR。
分量的音、视频输入需通过视频/分量复合转接线与外部设备相连接。切换到分量输入时，需要确保音频接入，否则声音会出现异常。并且应注意分量输入支持的视频信号格式是适用。

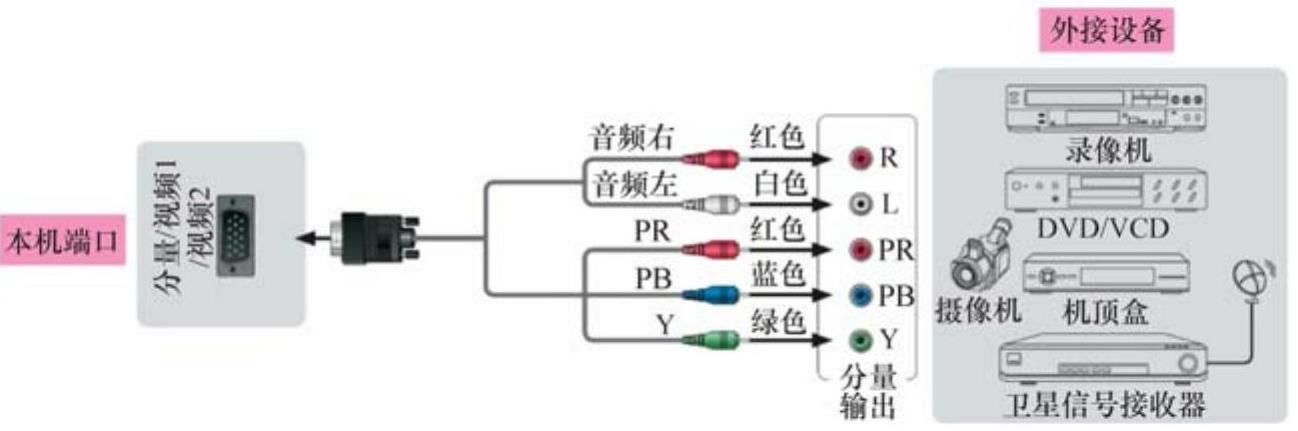

电视机以分量转接线连接的图例如图4-19所示。
图4-19 电视机以分量转接线连接的图例

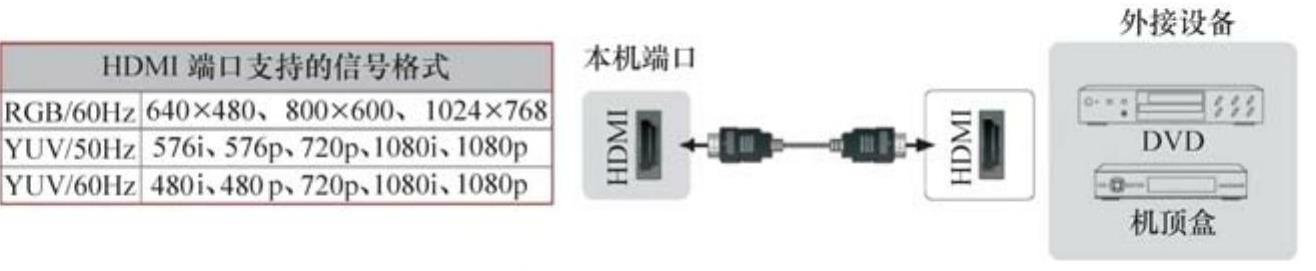

（4）以HDMI线连接
HDMI端口支持与其他设备（DVD、机顶盒、AV接收器和数字电视等）间的HDMI连接。HDMI发送设备到HDMI接收设备间的连接无须单独的伴音线缆。通过HDMI连接其他设备时，需要确认传输的信号是HDMI支持的信号格式。否则可能导致图像失真或无图像。
HDMI向下兼容DVI（数字视频接口）时，根据HDCP版权保护的内容要求：HDMI和DVI两种设备都支持HDCP时才能正常观看视频内容，因此需要确认DVI接口是否支持HDCP。
电视机以HDMI线连接的图例如图4-20所示。
图4-20 电视机以HDMI线连接的图例
（5）连接电脑
D-sub15针RGB电脑标准端口可以将VGA端口与电脑主机的VGA端口相连接。然后将分量/视频1/视频2端口与电脑声卡的音频输出端口相连接。VGA的音频输入端口与分量的音频输入端口复用。切换到VGA时，需要确保音频接入，否则声音会出现异常。

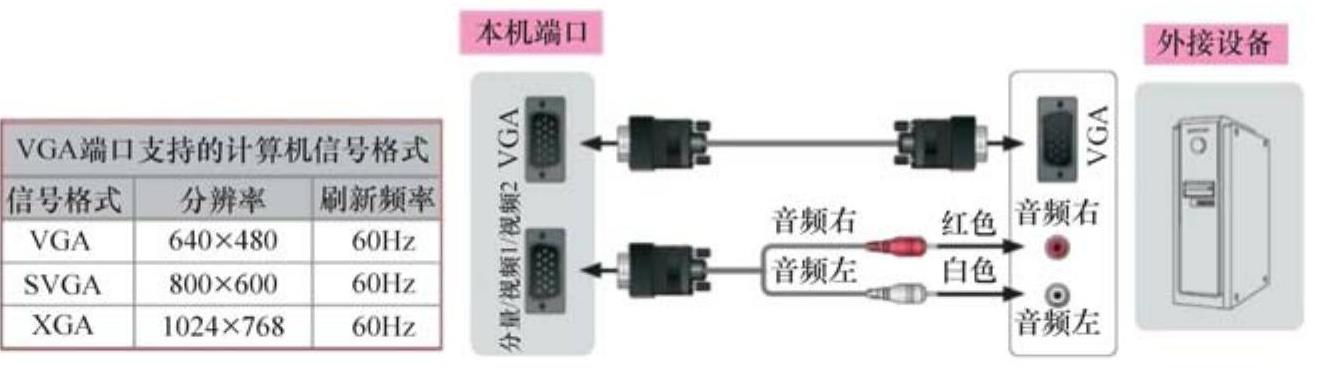

电视机连接电脑的图例如图4-21所示。
图4-21 电视机连接电脑的图例
（6）连接有线网络

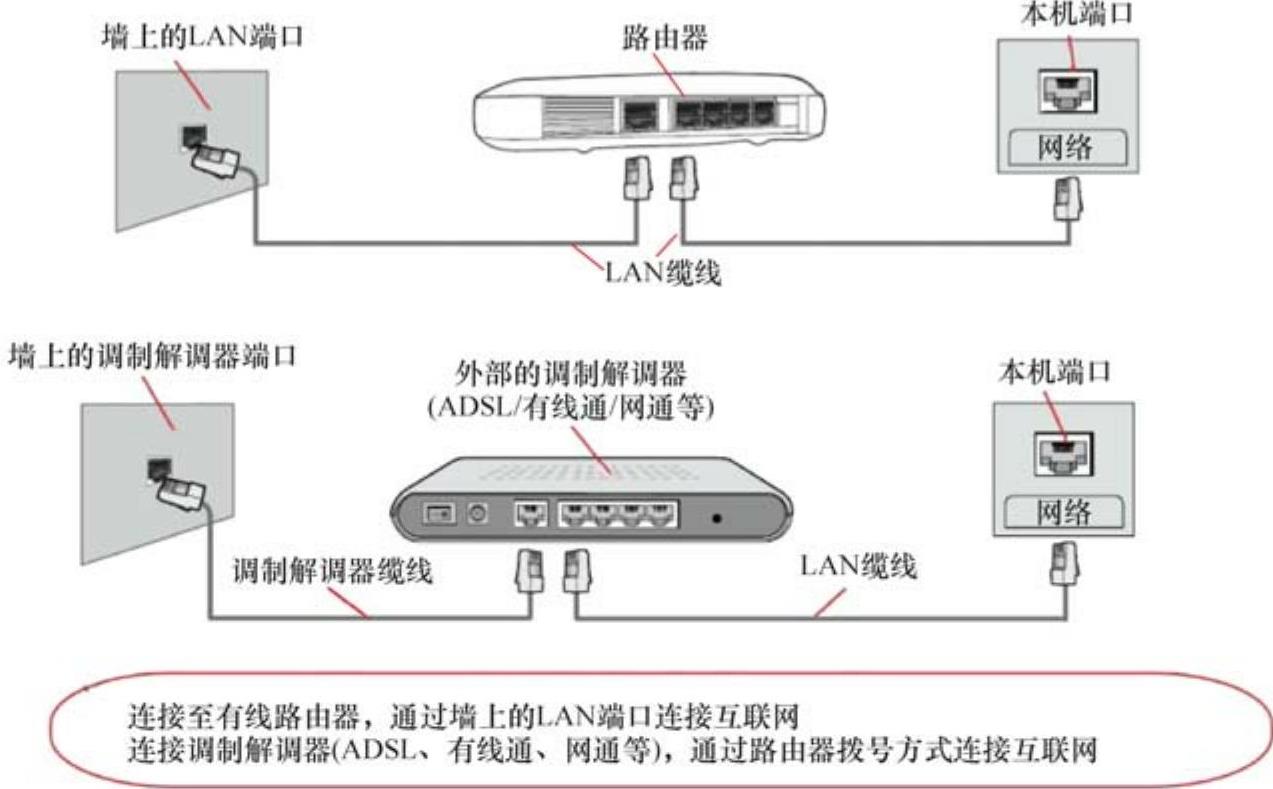

电视机连接有线网络的图例如图4-22所示。
图4-22 电视机连接有线网络的图例
（7）连接无线网络
电视机连接无线网络的图例如图4-23所示。
图4-23 电视机连接无线网络的图例
（8）连接电视监视器或录像机
视频输出端口与外部电视监视器或录像机的音频输入端口（音频左和音频右）相连接。视频信号和音频左/右信号需要通过音视频输出转接线与外部设备相连。

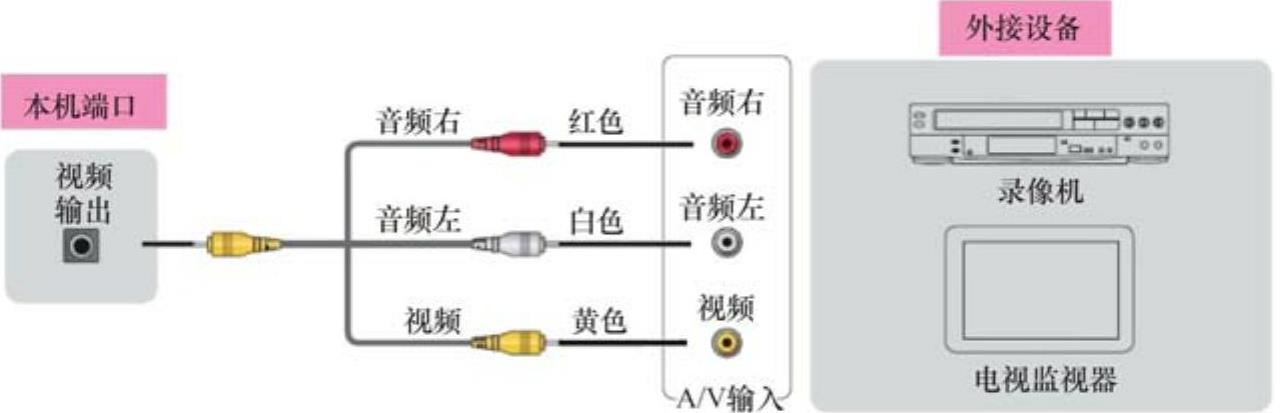

电视机连接电视监视器或录像机的图例如图4-24所示。
图4-24 电视机连接电视监视器或录像机的图例
（9）连接耳机
有的机型当连接耳机后，电视机的内置主音箱将无声音输出。连接耳机时直接将耳机的端口接至电视机的耳机端口上即可。

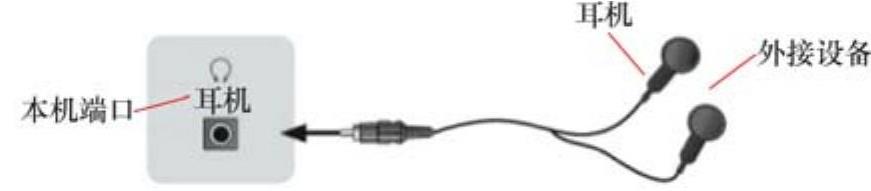

电视机连接耳机的图例如图4-25所示。
图4-25 电视机连接耳机的图例
（10）连接外置扬声器
通常使用同轴线将电视机的同轴端口接到音响功放的同轴端口，也可以使用音视频输出转接线将电视机的音视频输出端口接到音响功放的同轴端口，再通过功放连接外置扬声器。
使用音频线将电视机的重低音输出端口接到重低音音箱的音频输入端口。当连接外置扬声器时，电视伴音是通过音频连接线输出到其他扬声器的，电视机本身的内置扬声器无声音输出。此时，需要确保将外置扬声器的开关打开。
连接外置扬声器前，需要将电视机及外置扬声器的声音降低。
重低音输出端口一般接专用无源音箱，输出功率是一定的，例如为18W/8Ω。如果连接其他音响设备，则可能造成损坏。
电视机连接外置扬声器的图例如图4-26所示。

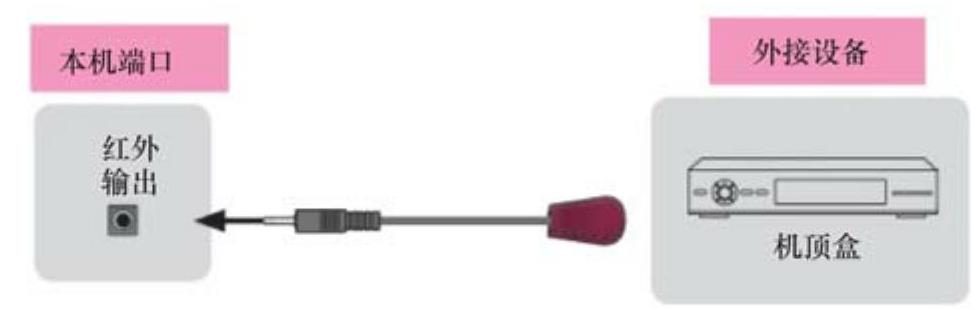

（11）连接红外设备
使用红外转接线将电视的红外输出端口接到机顶盒的遥控接收窗，需将红外发射头粘到机顶盒的遥控接收窗上。
电视机连接红外设备的图例如图4-27所示。
某些外接设备可能会因个体差异导致无法与电视机连接。如果遇到这种情况，则需要更换合适的信号线或增加与端口相匹配的转接线。

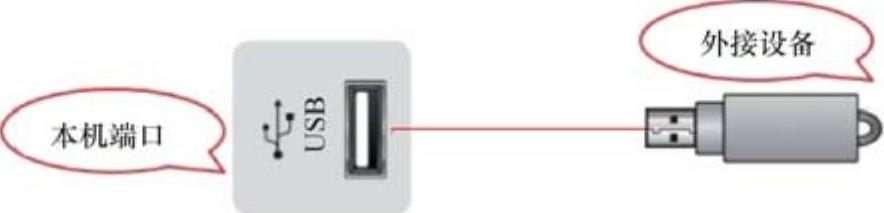

（12）连接USB接口设备
有的机型的所有USB输出端口同时连接外接设备时的总电流不能超过1200mA。如果超过输出电流限制，则会造成电器故障。
图4-26 电视机连接外置扬声器的图例
图4-27 电视机连接红外设备的图例
电视机连接USB接口设备的图例如图4-28所示。
图4-28 电视机连接USB接口设备的图例
（13）连接SD接口设备

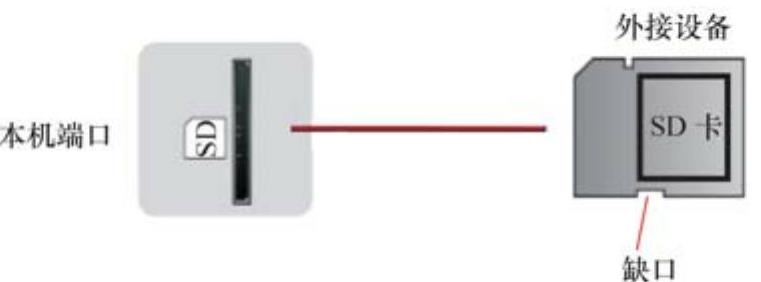

电视机连接SD接口设备的图例如图4-29所示。
图4-29 电视机连接SD接口设备的图例
