5.23  大二芯快速通

5.23 大二芯快速通

TS俗称大二芯，主要用于单声道信号的传输，其只能传输非平衡信号。TS形状类似于大三芯，但是比大三芯少一个环。

大二芯公对公线适用于调音台、功放、均衡器、压限器、吉他、效果器、分频器、数字解码器、专业话筒连接摄像机等设备，以及广播级的专业话筒与设备间连接、舞台音响、家庭影院等环境。

TS可以直接通过芯对芯，及屏蔽层对屏蔽层焊接。其可以与RCA、BNC等用于单声道的接头实现转换。

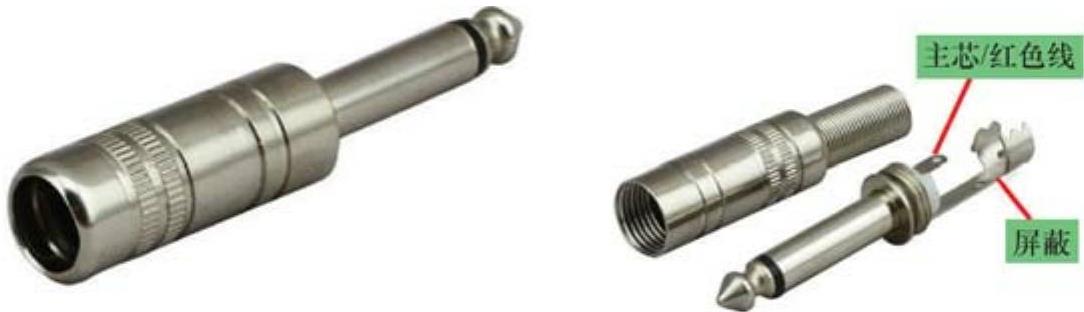

大二芯的外形如图5-21所示。

图5-21 大二芯的外形

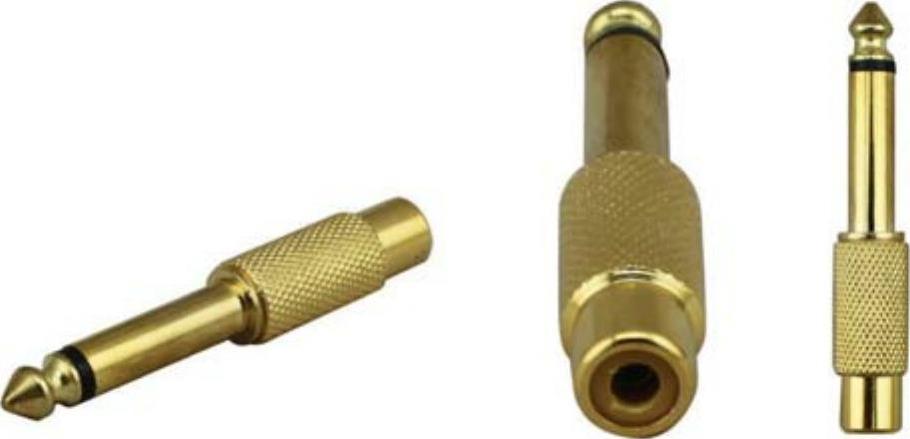

大二芯6.35mm直插转RCA莲花母如图5-22所示。

图5-22 大二芯6.35mm直插转RCA莲花母

6.35转卡侬母头如图5-23所示。6.35单声转卡侬母头需要接触紧密良好、坚实的压铸外壳，适用于麦克风、调音台、音响器材、周边器材连接音频信号等。

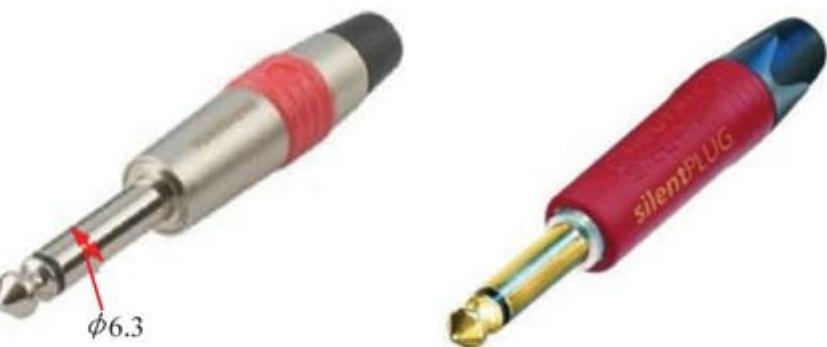

6.35单声道焊接公头适用于麦克风、调音台、音响器材、周边器材连接音频信号。6.35单声道焊接公头如图5-24所示。

图5-23 6.35转卡侬母头

图5-24 6.35单声道焊接公头
