8.19 安全岛快速通

马路当中建起的一个环形水泥墩，俗称为安全岛。安全岛主要起摆放设备、固定设备、防止车辆撞击设备等作用。安全岛一般是采用混凝土浇灌而成的。安全岛图例如图8-16所示。

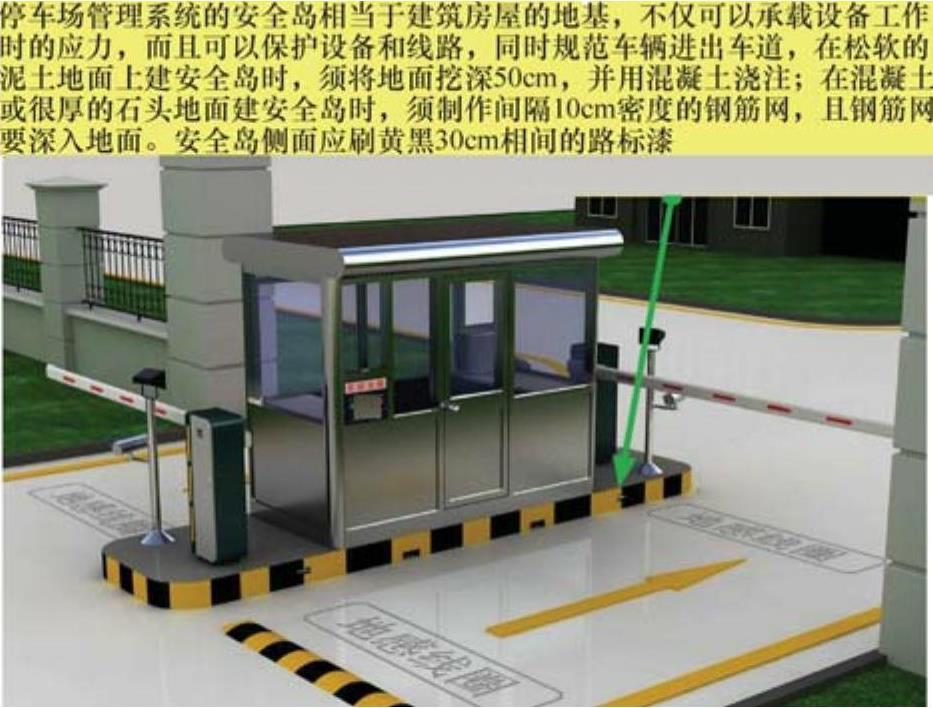

图8-16 安全岛图例

安全岛制作、施工的一些注意事项如下：

1）设备安装地基尺寸需要比设备实际尺寸大10cm以上，以防止固定设备时膨胀螺钉将地基胀破。

2）安全岛地基材料包括国标425#硅酸盐水泥、中砂等，并且水泥与砂的比例（体积比）一般为大约1∶2。

3）若安全岛上放置岗亭，则宽度一般为150～180cm。如果安全岛受路宽限制只能放置设备，则宽度一般为40～80cm。

4）安全岛的长度一般大约为500～900cm。

5）安全岛一般高出地面10～20cm。

6）一进一出中间有收费岗亭的系统，安全岛的尺寸可以为长5.5m、宽1.3m、高0.15m的长方体。

7）单进的安全岛，尺寸可以为长4.3m、宽0.5～0.6m、高0.15m的长方体。

8）为了美观，安全岛的两头一般做成弧形。

9）设备安装的地面为水泥基础时，地基可直接在地面上铺设，并且铺设的地方以星形每隔25cm打一根Φ20以上的钢筋，钢筋深入地面不低于5cm、外露不低于5cm。

10）设备安装的位置为泥土基础时，应在相位置处挖坑，使安全岛或地基深入地面30cm以上。

11）设备安装的地面为沥青基础时，地基可直接在地面上铺设，并且铺设的地方应该以星形每隔25cm打一根Φ20以上的钢筋，钢筋深入地面不低于20cm、外露不低于5cm。

12）浇灌安全岛前，应先将走线的管进行预埋。

13）斜坡上的安全岛要做成几个台阶式。

14）进行地线预埋时，可以将地线埋在安全岛下面。埋入地下部分可以是Φ20的圆钢或是40mm×40mm的角钢，引出线使用4mm²的线，并且地线阻值不得大于4Ω。
