4.11  S端子快速通

S端子也就是S-Video端子，中文名称为“独立视频接口”。其属于视频接口，也就是一种视频信号专用输出接口。

常见的S-Video端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线。

S-Video端子可有效防止亮度、色度信号复合输出时的相互串扰，提高了图像的清晰度。

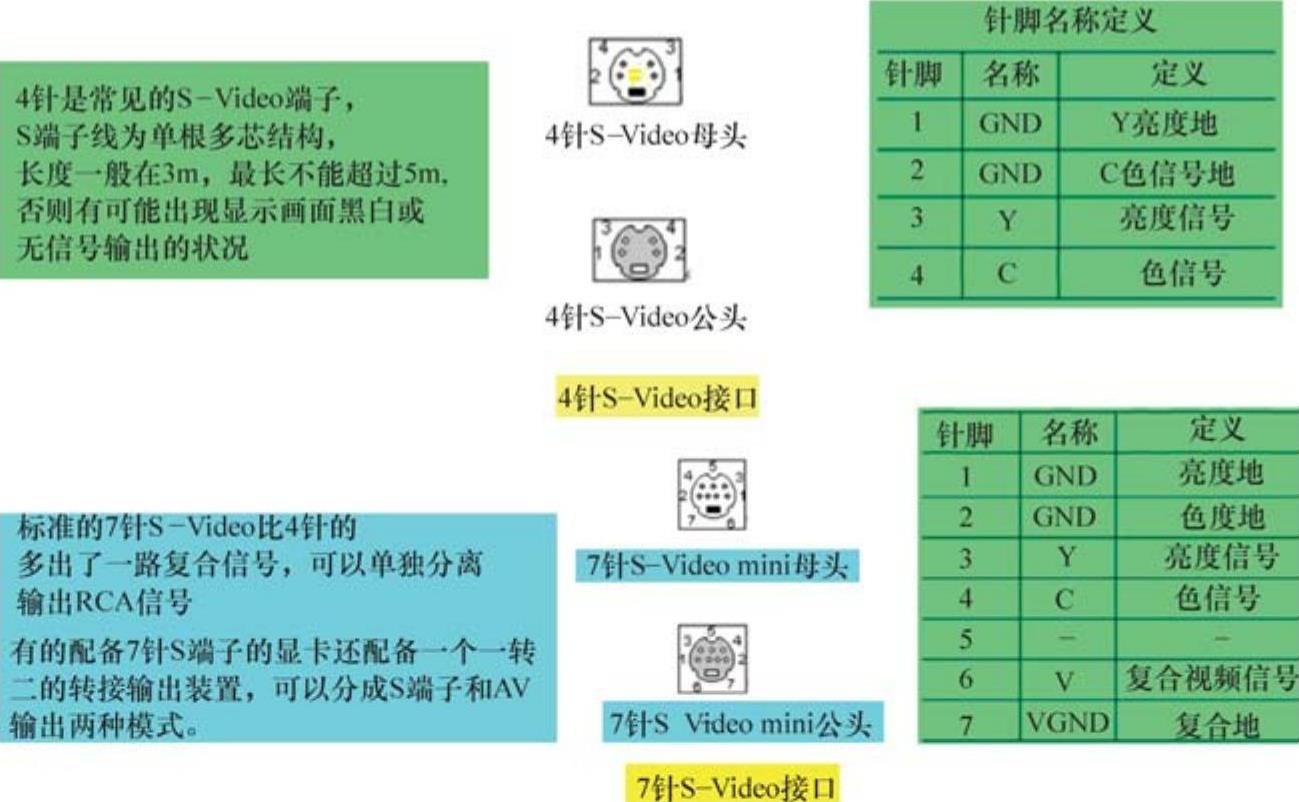

S-Video端子接口引脚定义与外形图例如图4-14所示。

图4-14 S-Video端子接口引脚定义与外形图例

S端子还有8针S端子和9针S端子。8针S端子是在4针S端子基础上又增加了复合视频信号。9针的S端子接口针脚定义比较多，一般为两种：

1）其中5针是标准S端子，2针是标准AV视频信号输出，余下2针是音频信号输出。

2）具备VIVO功能或是HDTV功能的S端子，具备色差输出YpbPr或YcbCr。此时，9针针脚定义分别为Y、r、b 3种信号用6针，复合信号用2针。
