4.15 机顶盒全能通
机顶盒就是数字视频变换盒（Set Top Box，STB），也称为机上盒。机顶盒是一个连接电视机与外部信号源的设备。
机顶盒可以将压缩的数字信号转换成电视内容，并在电视机上显示出来。信号可以来自有线电缆、卫星天线、宽带网络、地面广播。机顶盒接收的内容除了模拟电视信号外，还可以提供图像、声音之外的能够接收的数字内容。
机顶盒安装连线的项目与特点如下：
（1）相关接口功能与连接
SD卡——可以直接插SD卡，设备能直接读取其中的内容。
USB接口——能够接入带USB的存储设备，例如U盘、移动硬盘等。能够接入带USB的鼠标键盘、2.4G无线鼠标套装、空中飞鼠等HID设备。
LAN接口——能够接入路由器、Modem等设备，如果接入了WiFi，则该端口可以不接。
信号输入接口——数字信号输入接口，用于连接有线电视信号。
信号环路输出接口——数字信号输出接口，用于连接其他机顶盒。
RCA——复合视频信号（CVBS）接口，属于最简单、最原始的视频接口。俗称RCA接口，黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号。
YPbPr——色差分量接口，主要用于连接电视机、显示器。
S-VIDEO——清晰度视频接口，将亮度信号Y、色度信号C分开传输。从而确保亮度信号不会受到色度信号的干扰。
SCART——欧洲使用的统一标准音视频接口，能够自动识别设备间的输入输出关系，单根（多股）连线，简化设备间的连接。SCART接口用于传输机顶盒CVBS信号、隔行RGB信号、音频信号。
HDMI——高分辨率视频输出，主要用于连接电视机、显示屏。
SPDIF——光纤数字音频接口，主要用于连接音响、电视机。
USB——通用串行总线，可连接U盘等。
网络接口——以太网接口，主要用于上网、程序升级、交互等。
VGA——PC领域使用广泛，分为VGA、SVGA类型，可以支持到1920×108060Hz分辨率显示。
RS232——数据接口，一般用于程序升级。
（2）音频输出连线
有的机顶盒提供两种音频输出连接方法。第一种为左右声道输出（有的机顶盒为红白端子），该端口可以连接电视、功放等有立体声输入的设备，配合AV端子使用。
第二种为HDMI音频，可以直接接入高清电视机，声音直接输出。
以上两种连线方式的任意一种接入声音输入设备均有声音输出。
（3）视频输出连线
有的机顶盒提供两种视频输出的连接方法。第一种为AV（复合视频），提供给老式电视机使用。第二种为HDMI（高清输出端子），提供给高清电视机使用。
以上两种视频连线方式可以根据电视机、显示器、投影仪等显示设备支持的输入端口任选一种使用即可。

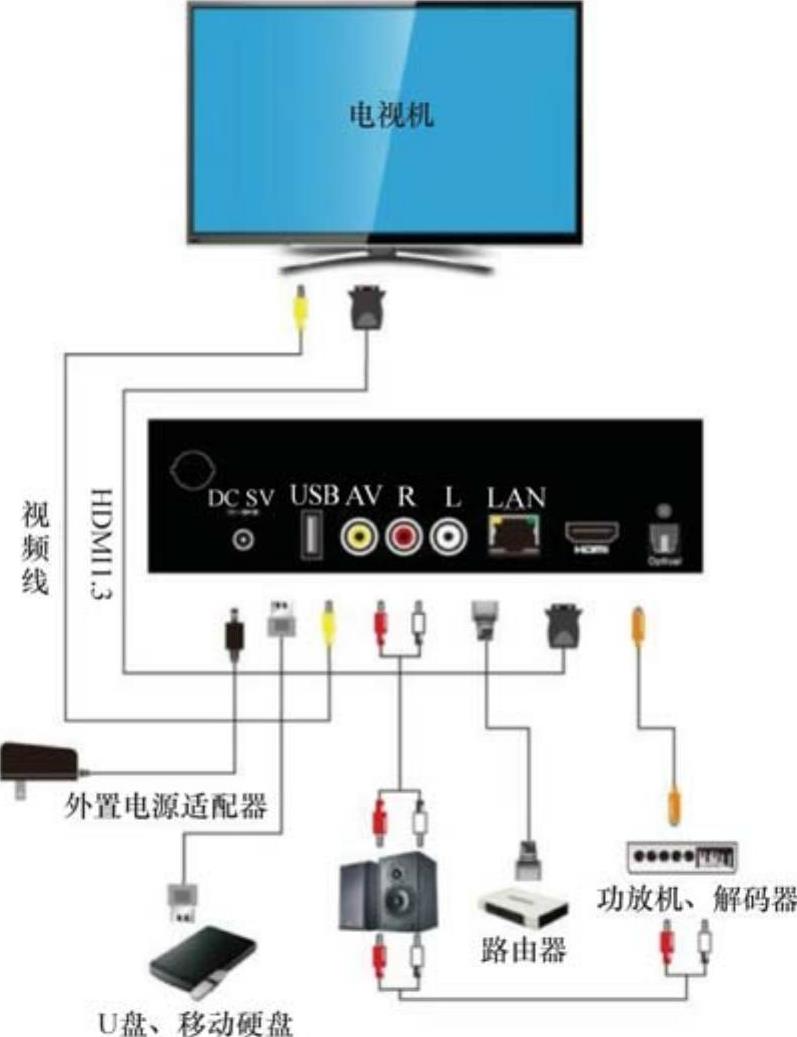

机顶盒安装的连线如图4-31所示。
图4-31 机顶盒安装的连线
