4.3  输出阻抗快速通

如果要获取最大的输出功率，则需要考虑阻抗匹配的问题，即输出阻抗的匹配。

输出阻抗匹配是指信号源或传输线与负载间的一种合适的搭配方式。

信号源、放大器、电源等都存在输出阻抗的问题。输出阻抗也存在阻抗匹配的问题。输出阻抗匹配在低频、高频两种情况下的特点是不同的。

低频电路中一般不考虑传输线的匹配问题，只考虑信号源与负载间的匹配情况。因为低频信号的波长相对于传输线来说很长，传输线内的电磁波的反射可以不考虑。

高频电路中还需要考虑反射的问题。信号的频率很高时，波长会很短。如果波长短到与传输线长度可以比拟时，反射信号会叠加在原信号上，从而改变原信号的波形。当传输线的特征阻与跟负载阻抗不匹配时，在负载端就会产生反射。

传输线的特征阻抗是由传输线的结构、材料等决定的，与传输线的长度、信号的幅度、信号的频率等无关。特性阻抗也不能通过使用电阻表来测量。

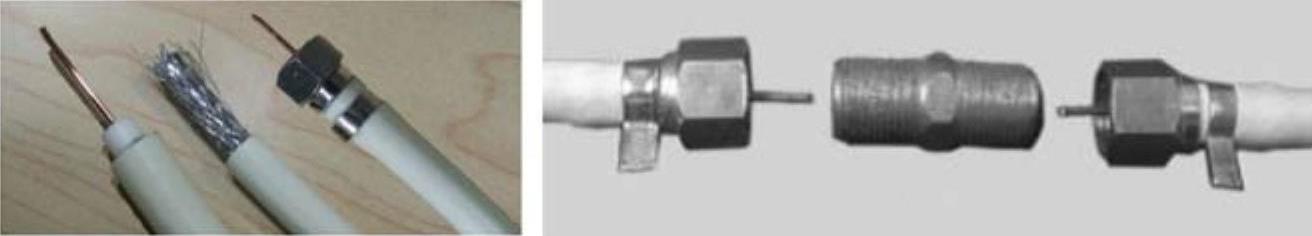

闭路电视中的同轴电缆特性阻抗一般为75Ω，一些射频设备上则常用特征阻抗为50Ω的同轴电缆。电视机同轴电缆与其连接如图4-3所示。

图4-3 电视机同轴电缆与其连接

以前农村使用的电视天线架上用来做8木天线的馈线的扁平平行传输线特性阻抗为300Ω。
