1.9  USB开关插座面板选择与安装技能

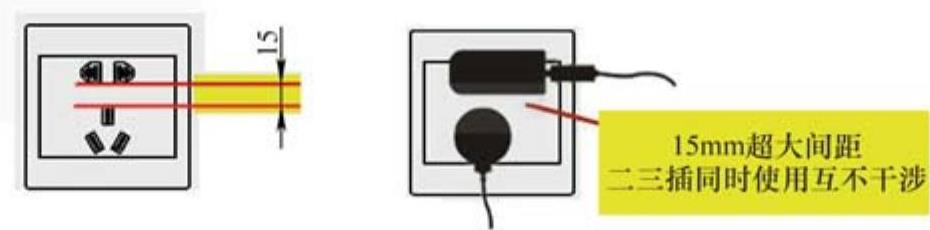

USB开关插座面板就是带USB插座的一种面板，这样可以满足手机充电、小音响电源插头等需要。一般情况下，手机充电器插入电源插座中时占用的空间比较大，如图1-19所示。如果采用USB插座面板，则手机充电直接由USB线插入USB插座里，节省了占用空间。

图1-19 大间距插座面板

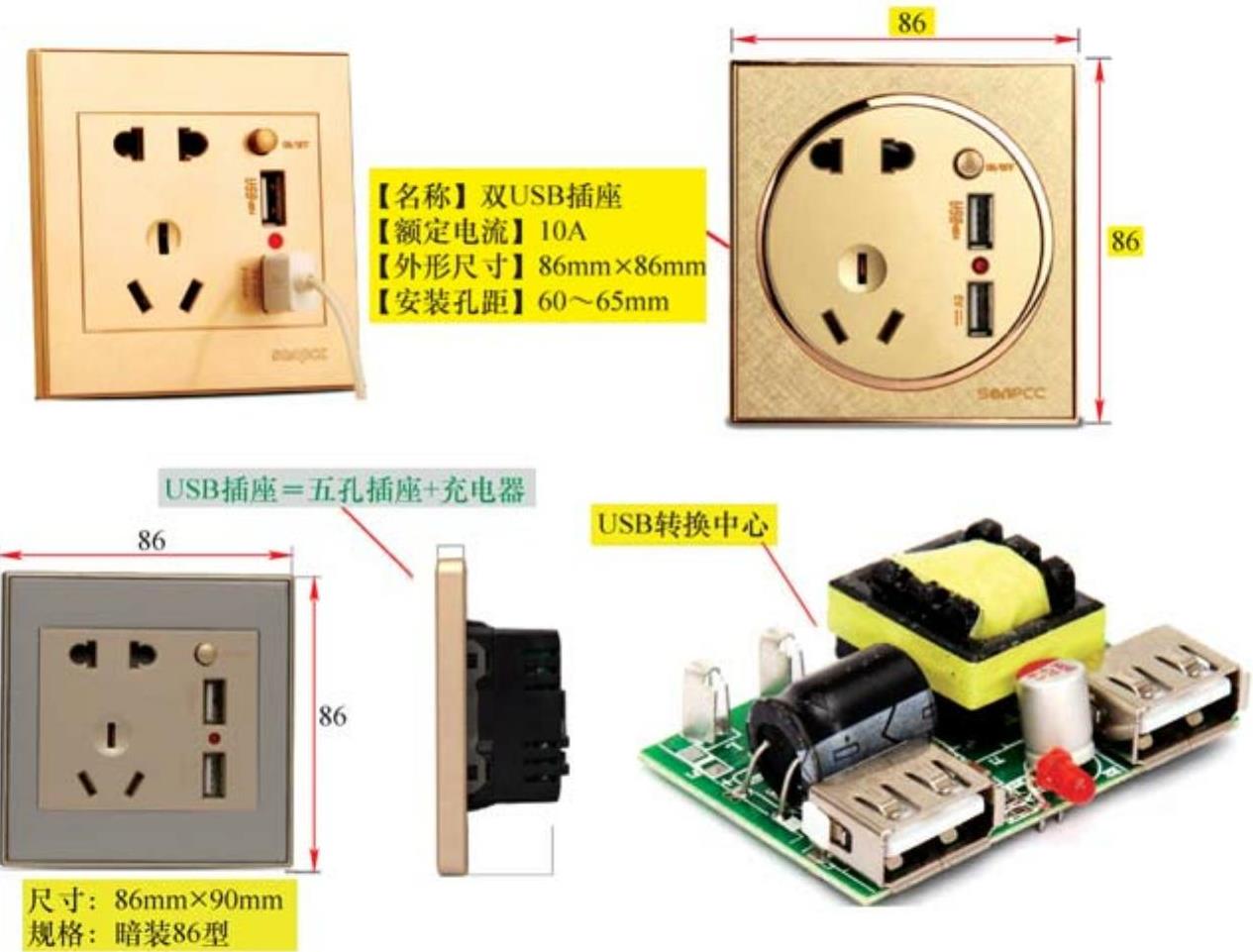

USB开关插座面板分为双USB开关插座面板、单USB开关插座面板等类型。双USB开关插座面板的特点与结构如图1-20所示。

图1-20 双USB开关插座面板的特点与结构

一般的USB开关插座面板只需要接相线、零线、地线。许多USB充电座通过插座已经连接好。布线时，暗盒中的线缆要留10cm左右的头，以免在接插头时出错，还可以挽回。

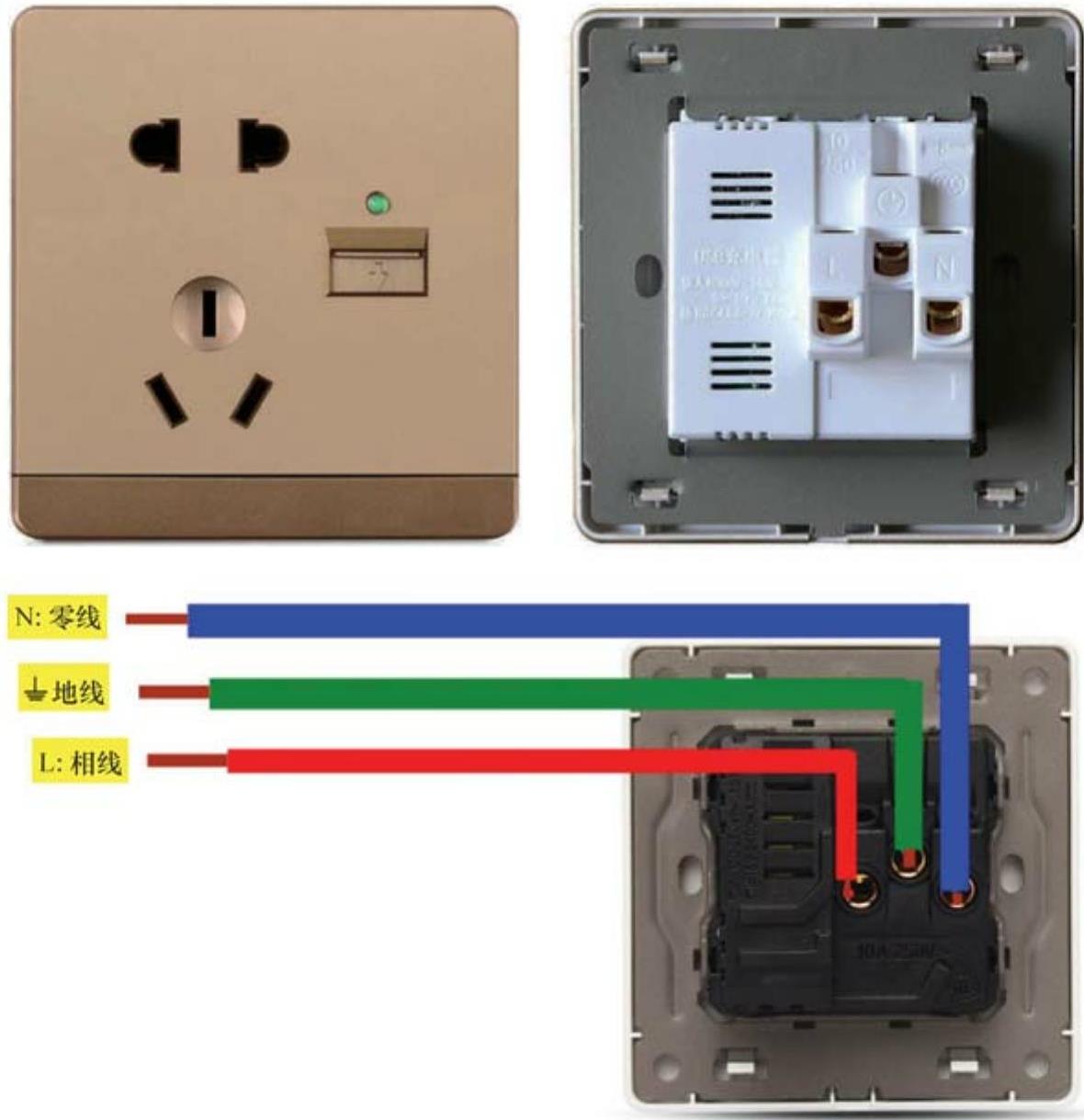

单USB开关插座面板正面、反面的特点与接线特点如图1-21所示。

图1-21 单USB开关插座面板正面、反面的特点与接线特点
