8.20 感应线圈的安装技巧
感应线圈的安装方法、要求如下：
1）环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合相关要求。
2）线圈不应与车道垫层内的金属物体接触，距离环形线圈水平0.5m、垂直向下0.1m范围内不应有其他金属物体或任何其他的电气线缆。
3）两相邻线圈的间距应大于1m。

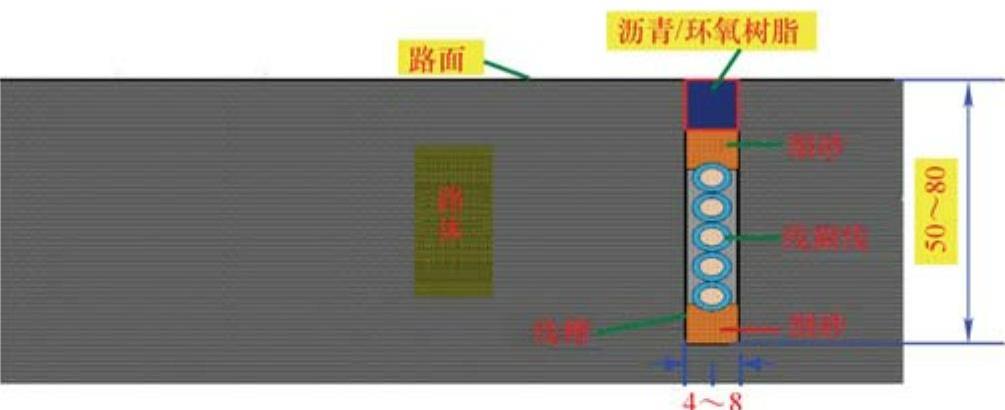

4）感应线圈的安装可以采用木楔固定。线圈安装完后，需要二次混凝土浇注，感应线圈的安装图例如图8-17所示。
5）地感线圈的材料可以采用标准Φ0.75mm耐高温镀锡线来制作。
6）周围50cm范围内不能够有大量的金属。
7）周围1m范围内不能有超过220V的供电线路。
8）标准3m宽马路地感线圈的尺寸可以为2m长、1m宽，角上做45°、20cm长的切角。
9）卡口线圈宽度=车道宽度-1.3m，线圈长度为1m。线圈电警线圈宽度=车道宽度-1.3m，线圈长度为0.6m。

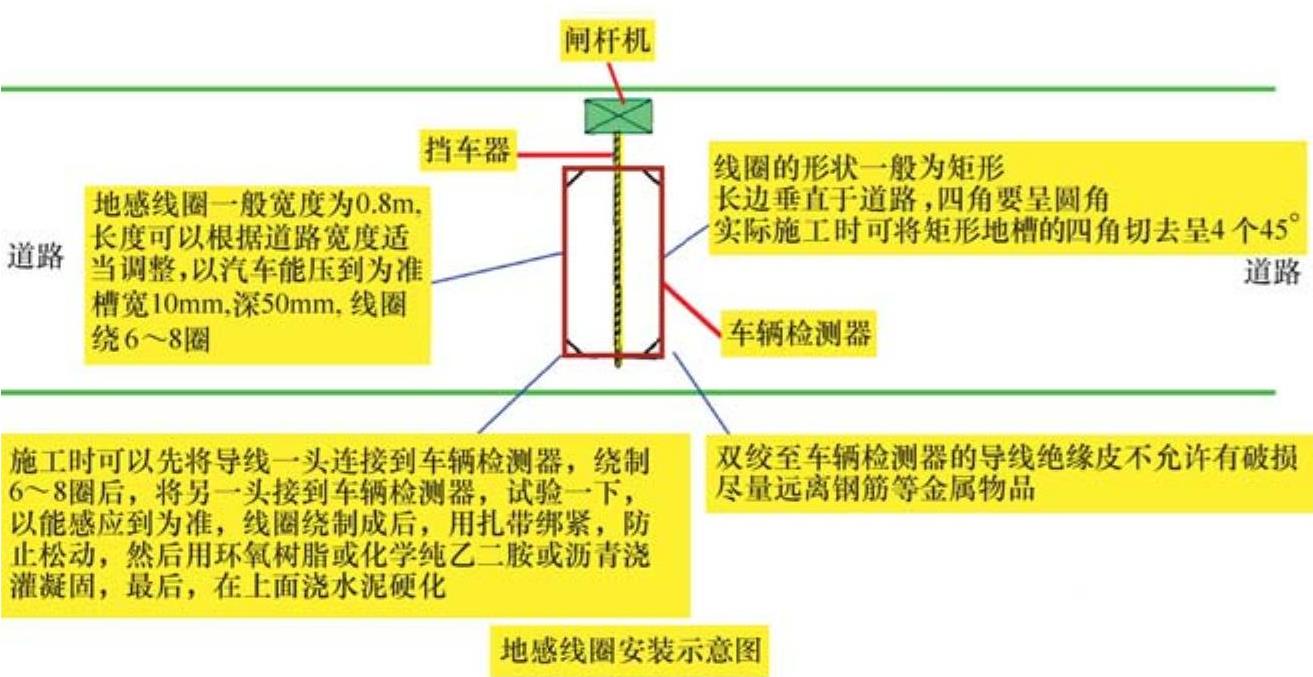

图8-17 感应线圈的安装图例
10）地感线圈的尺寸随路面宽度不同而不同，一般尺寸大约为1.8m×0.6m的长方形。当路面太宽时，地感线圈两边距离路面边缘大约为0.6～1.0m。
11）地感线圈长度超过2m时，宽度一般为0.8～1.0m。
12）地感线圈应与道闸、控制机处于同一平衡位置。
13）切割完毕的槽内不能有杂物、硬物。
14）地感线圈的引线槽要切割到安全岛的范围内，避免引线裸露在路面。
15）绕地感线圈时，应将线圈拉直、贴槽底，但是不要绷得太紧，不要产生交错层。
16）地感线圈的安装时，可以用切割机沿笔线切割混凝土地面，切割深度大约为50mm，宽度大约为4mm。馈线槽的宽度大约为7mm，深度大约为50mm。转角处切割15cm×15cm的倒角，防止坚硬的混凝土直角割伤线圈，如图8-18所示。
图8-18 转角倒角
17）切完地感线圈槽后，需要用清水将槽中泥浆冲洗干净，然后用吹风机把槽吹干。
18）地感线圈引出的两根线应双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。
19）输出引线长度一般不应超过5m。
20）绕线应用一根完整的导线，不得有中间接头。
21）地感线圈埋设好后，水泥路面需要用水泥、沥青、环氧树脂等材料将槽口密封固化。沥青石子路面则可以用沥青或环氧树脂密封固化。其中，封槽辅料为环氧树脂+聚酰胺树脂+稀释剂，也有熔化的硬质沥青。
22）浇灌的沥青必须充分熔化，以利于填充槽内每一个空隙而紧固线圈，如图8-19所示。
图8-19 浇灌沥青
23）线圈线必需耐高温，以避免沥青烫破线皮。
24）为了使检测器工作在最佳状态，线圈的电感量一般保持为100～300μH。
25）地感线圈馈线一般采用RVSP2×1.5。
26）线圈线与引线对地的绝缘电阻用500V电压时测量应大于10MΩ，串联电阻应小于4Ω。
