8.17 施工布线技术要求与注意点
施工布线的一些技术要求与注意点如下：
1）布线不仅要求安全可靠，并且要求线路布置合理、整齐，安装牢固。
2）线缆在建筑物内安装时应保持水平或垂直，一般应加套管保护，并使线缆固定稳妥、美观。
3）所使用的导线额定电压应大于线路的工作电压。
4）导线的绝缘需要符合线路的安装方式和敷设的环境条件。
5）导线的截面积需要能够满足供电和机械强度的要求。
6）天花板走线可以用金属软管。
7）信号线不能与大功率电力线平行，更不能穿在同一管内。
8）220V强电与信号线一般分开敷设，不能穿在同一管内。
9）所有走线都要套管，套管可以是PVC管或者镀锌管。
10）交流电源应单独走线，不能与信号线、低压直流电源线穿在同一管内。
11）如果线路中间有断点，则需把断点用烙铁焊上，并做好绝缘处理。
12）通信线、视频线最好中间不要有接头，特殊情况除外，并且接头处要安装在接线盒位置。
13）所有线需要布到位，并预留足够的长度，大概是1.5m～2.0m。
14）布线时一定要对线缆做好标记，便于以后安装、调试、维护。标识一般用中文标记或者字母，常见的标识符见表8-7。
15）出入口控制机、读卡机、摄像机可以用UPS电源。
16）道闸、射灯可以用普通电源。
表8-7 常见的标识符
17）摄像机、射灯安装地面支架时，一般应留3m线。在房顶安装时，应在安装位置留出1m。
18）射灯控制开关一般安装在方便触及的地方。
19）所有的管线强弱电分开，导线中间不许有接头。
20）每根管内的线不要穿得太多，一般应留有40%的空间。
21）系统用双绞电缆联网时，与路径上其他设备的间距应满足表8-8的要求。

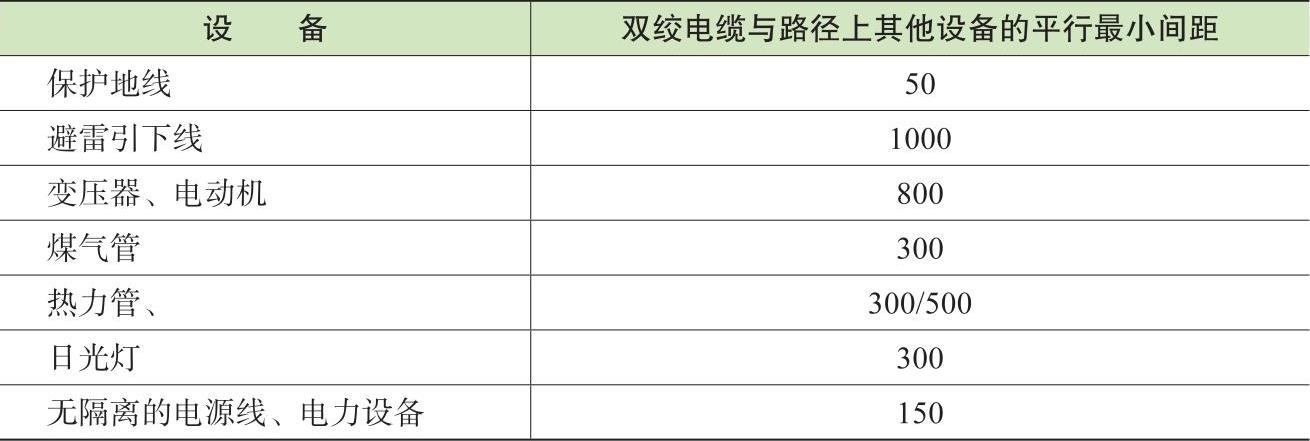

表8-8 双绞电缆与路径上其他设备的间距 （单位：mm）
22）管道串线前，应先清刷管孔。
23）穿放电缆时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，并且应采取防潮、防腐等措施。
24）敷设的线路两端应留适当余量，便于维护、管理。
25）校对线路包括畅通校对、线间绝缘、对地绝缘的检测。
26）使用兆欧表测量，线间绝缘不能低于200MΩ，对地绝缘不能低于5MΩ。
