2.6  电脑插座连接技巧

2.6 电脑插座连接技巧

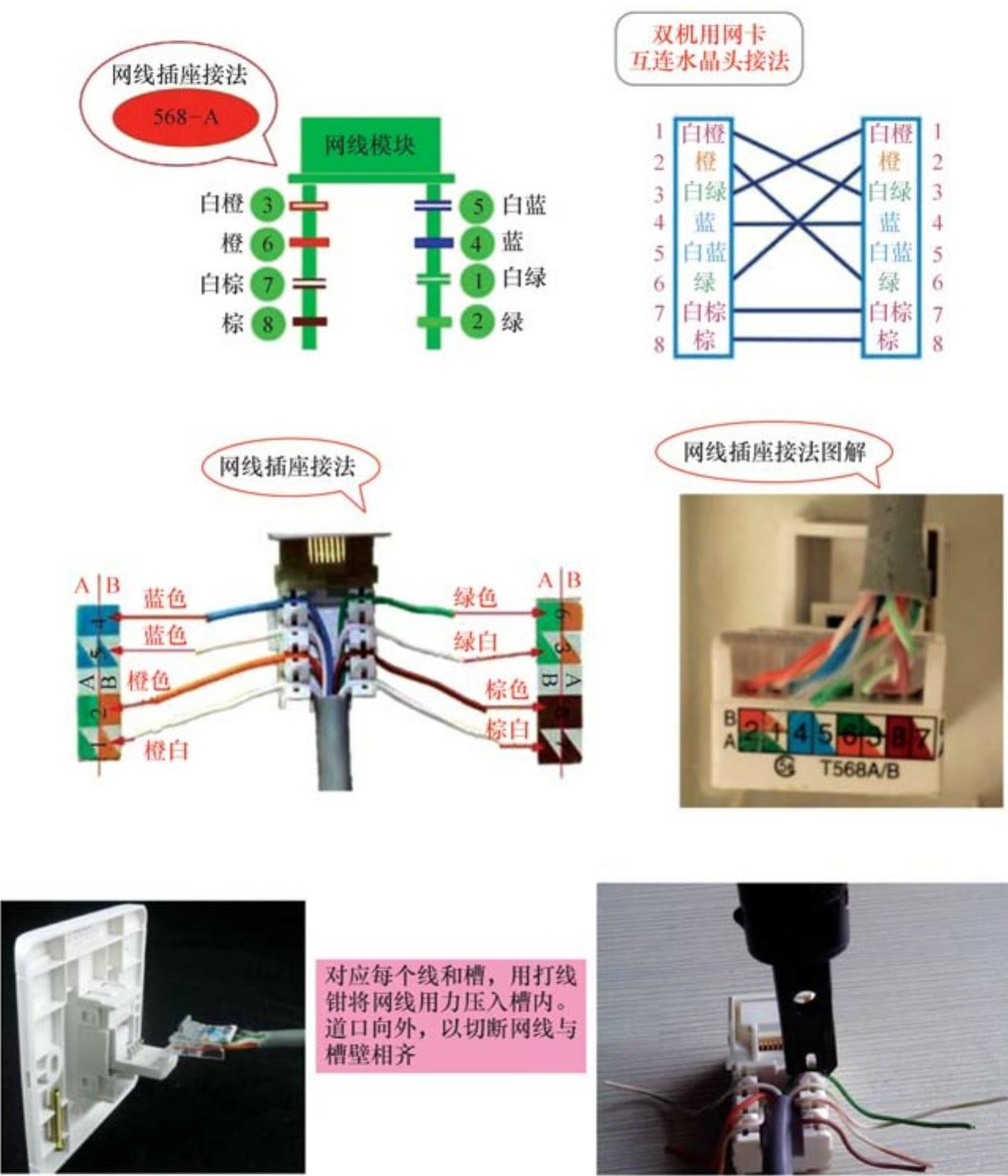

电脑插座的外形与连接方法图例如图2-6所示。

图2-6 电脑插座的外形与连接方法图例

图2-6 电脑插座的外形与连接方法图例（续）

电脑插座的类型比较多，例如一位电脑插座、两位电脑插座、电话+电脑插座、电视+电脑插座、118型电脑插座模块等。因此，单独的电脑插座的连接方法与组合插座中电脑插座部分的连接方法是一样的。

电脑插座接线顺序必须根据色标进行接线。网线的另一端严格按照国标线序进行接线。这样才不会出现线序错乱的现象。

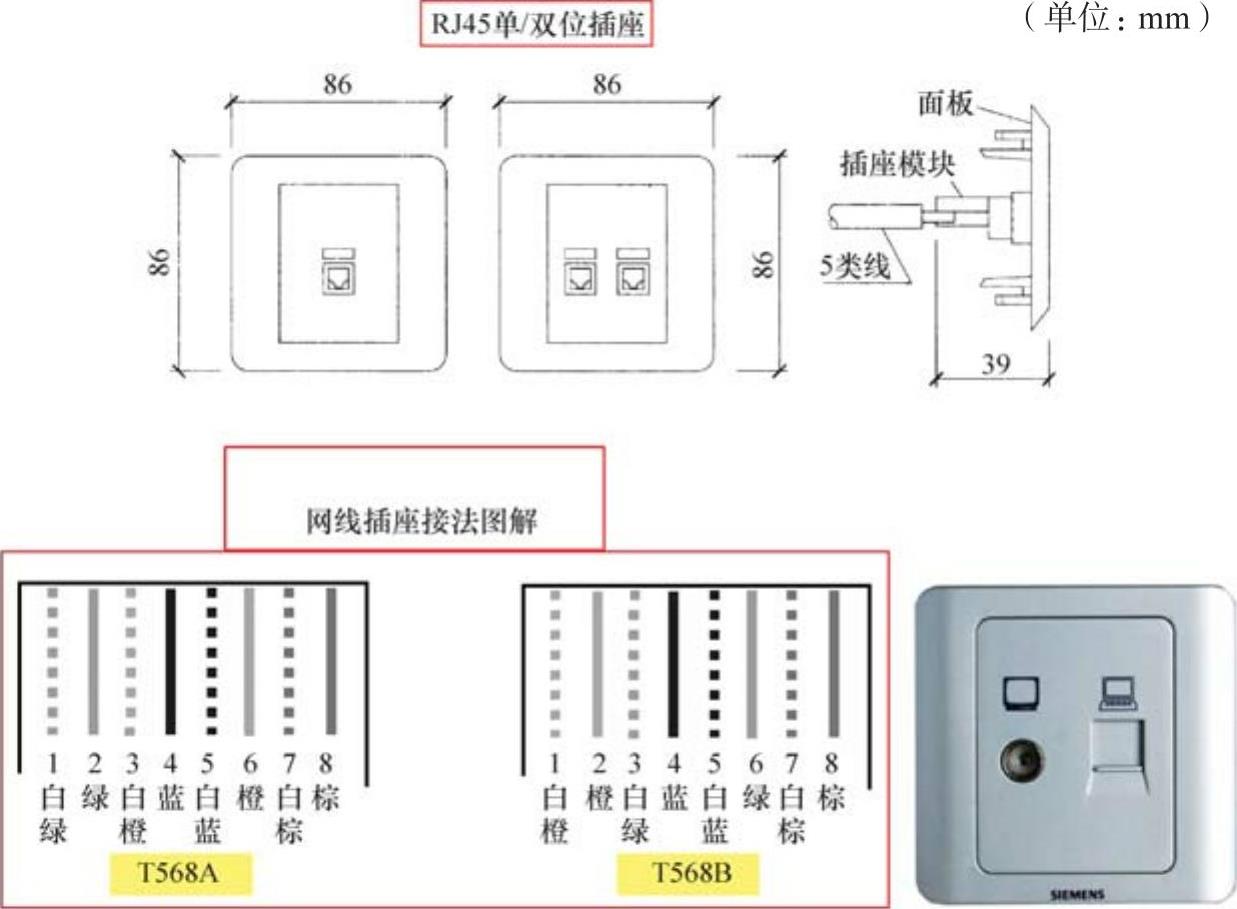

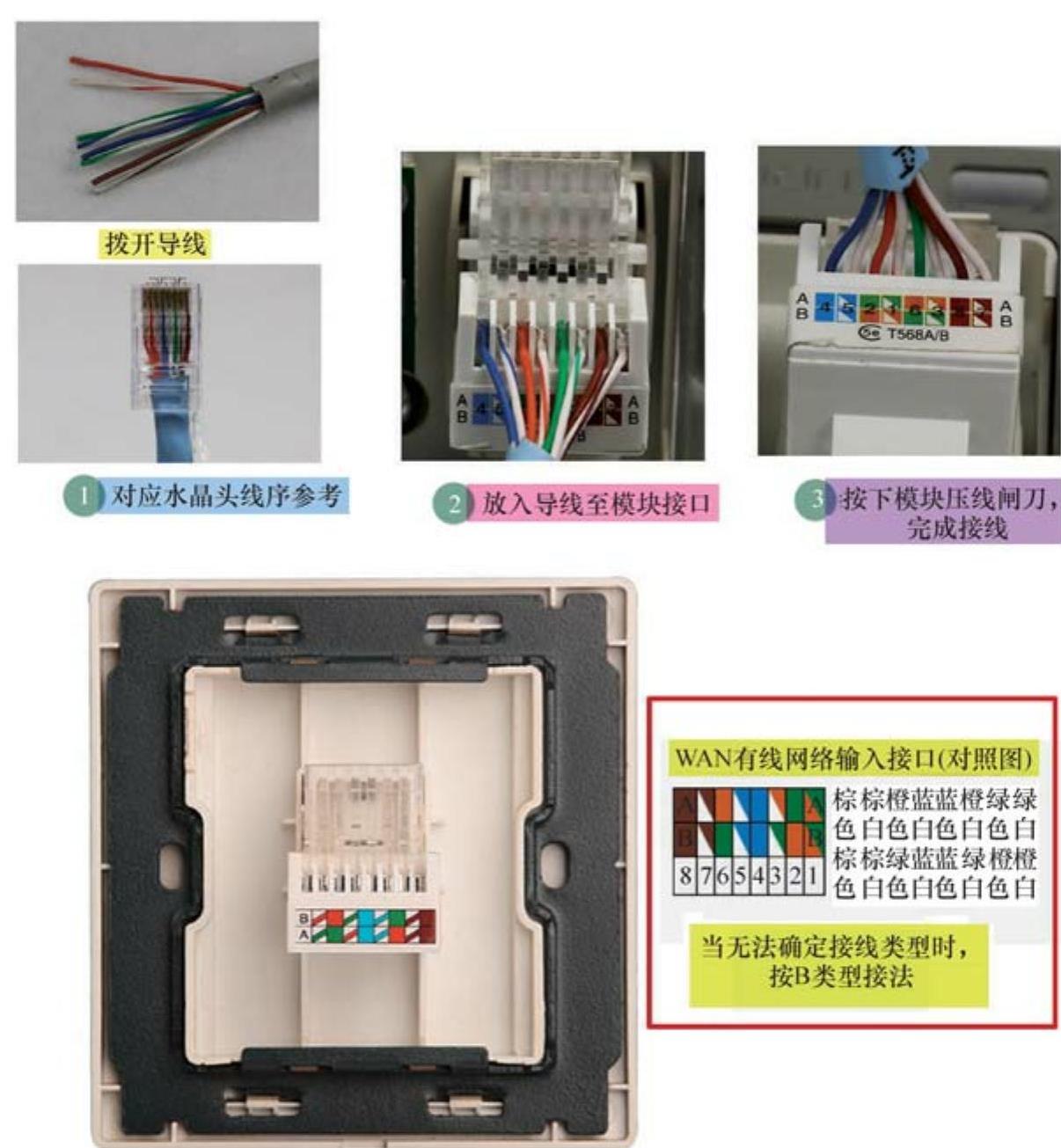

另外，一些电脑插座的外形与连接图例如图2-7所示。

图2-7 一些电脑插座的外形与连接图例

T568A连接口诀1：白绿绿，白橙蓝，白蓝橙，白棕棕。

口诀2：绿蓝橙棕，浅色在前，三五互换。

T568B连接口诀1：白橙橙，白绿蓝，白蓝绿，白棕棕。

口诀2：橙蓝绿棕，浅色在前，三五互换。
