4.4 HDMI线全能通
HDMI线的一些特点如下：
1）HDMI为成品线，头角大且无法焊接，需要采用大于PVC25的管来暗装。HDMI成品线如图4-4所示。

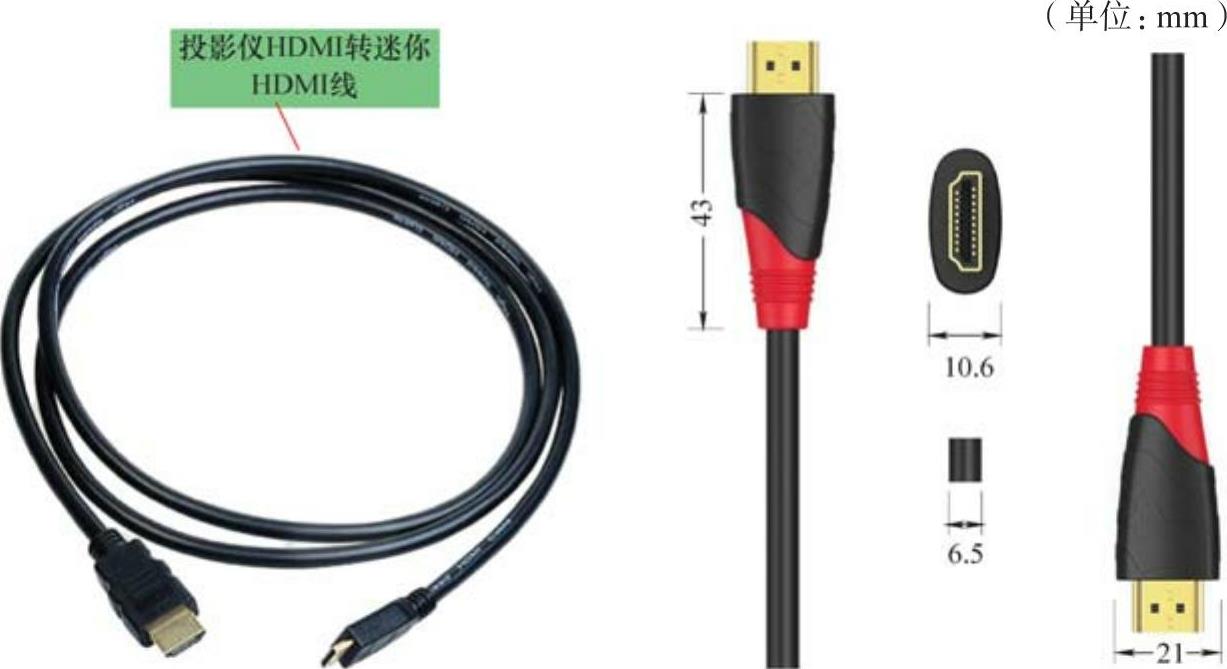

图4-4 HDMI成品线
2）HDMI接头宽度一般为12mm×21mm×55mm，可选择30～50mm以内的管子来作为套管。
3）HDMI分配器可以实现一个信号，多个同步显示。HDMI分配器有1进2出、1进4出、1进8出等类型。
4）HDMI切换器可以实现多个信号，一个显示。HDMI切换器有3切1、5切1、4切2。HDMI切换器可以使机顶盒、PS4、PC、高清播放器共用一台高清电视，轻松遥控。
5）HDMI延长线或延长器多用于布线，可满足20～100m的任意组合。
6）3D取决于电视等终端设备，因此，只要是标准HDMI 2.0线缆一般都支持。
7）HDMI 1.4目前已经可以支持4K，但是受限于带宽，最高只能达到3840×2160分辨率与30FPS帧率。
8）HDMI 2.0将带宽扩充到了18Gbit/s，可以支持3840×2160分辨率与50FPS、60FPS帧率。
9）采用预埋施工时，在埋线前应先测试，并根据长度选择合适的线芯，避免日后显示闪屏/雪花点/噪声等。
10）HDMI延长增强线使用有方向标识，一般而言：
IN——为输入，接信号输出端，例如投影、DVD、电脑等。
OUT——为输出，接信号接收端，例如高清电视。
A线——为SOURCE，接信号源端。
DISPLAY——接显示端。
HDMI延长增强线的连接如图4-5所示。

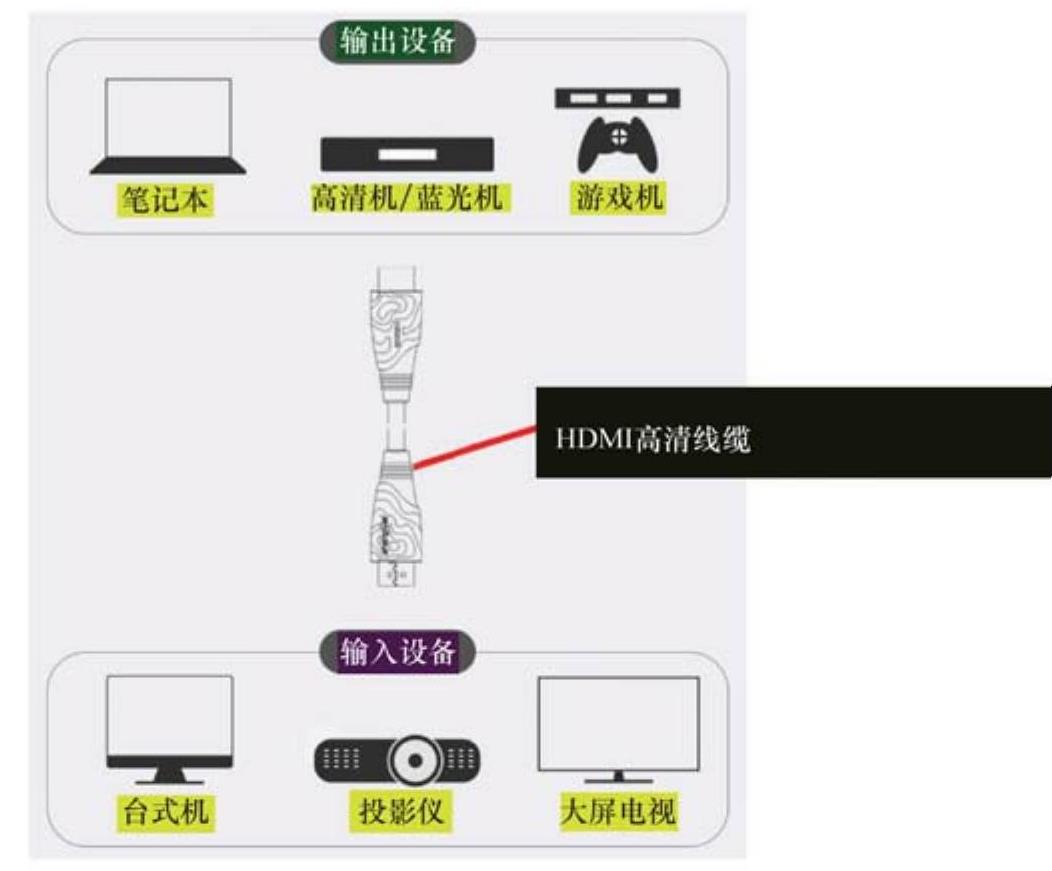

图4-5 HDMI延长增强线的连接
11）HDMI布线时需要保护HDMI接头，避免过度弯折，顺应线身自然缠绕。如果HDMI线超过90°以上弯，多次弯折强扭线身，则会导致高频特性损坏，降低分辨率。
12）HDMI布线时建议在埋线时尽量埋两根线，以备后患。
13）长距离传输在传输1080i或4K信号时，品牌线差别不大。但是，传输4K信号时，对HDMI线材的要求很苛刻。如果HDMI线的质量不好，则可能出现屏幕跳跃、大片红斑、没有信号等现象。
14）HDMI接口功能见表4-1。

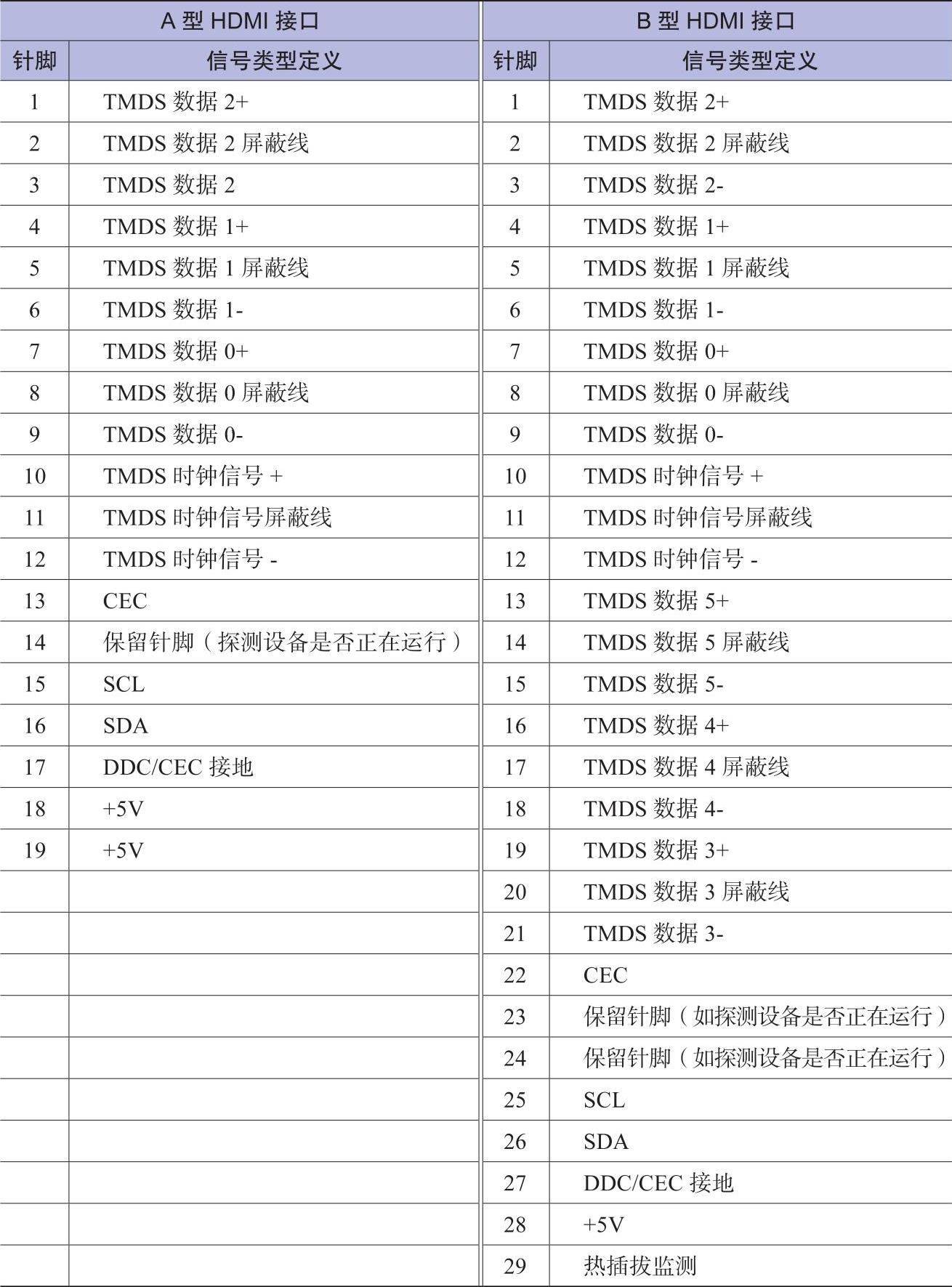

表4-1 HDMI接口功能
