1.7 弱电线管的布管要求与技巧

暗装施工中，所有弱电线缆均需用PVC管套装敷设，穿线过程中应尽量避免线缆扭绞与90°的直弯。

家庭弱电布线采用单管单线的效果固然好，但是会增大成本。一般是根据线种不同，要求弱电套管内的线量不超过线管截面积的20%～30%。

家庭弱电布线采用一管多线其实也可以。因为，现在的用线一般带有屏蔽功能，信号也不会相互影响。

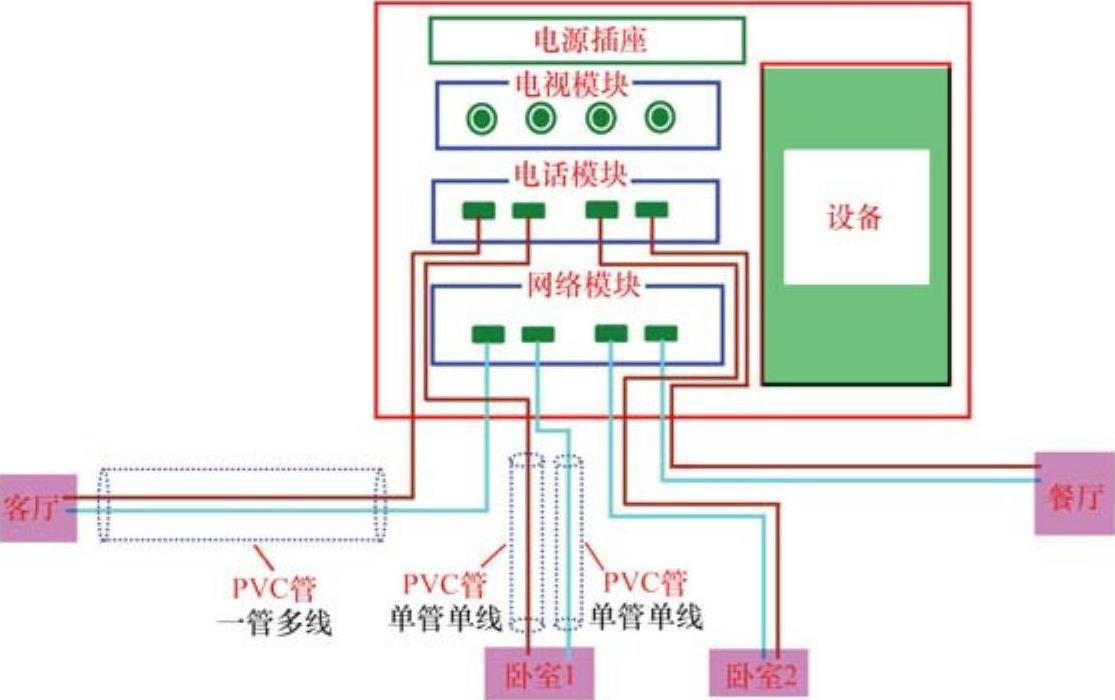

弱电线管单管单线与一管多线图例如图1-17所示。

图1-17 弱电线管单管单线与一管多线图例

弱电线与弱电线可以不保持一定距离，但是为避免干扰，弱电线与强电线需要保持一定距离。规定电源线、插座与电视线、插座的水平间距不应小于50cm。

常规家装弱电线路中，网络与电话可以共用一根PVC20的管。闭路电视与卫星电视一般各走一根PVC20的管后，方环绕线各走一根PVC20的管，以升级到7.1系统。客厅两面墙间最好预留一条PVC20的管，以备升级。安防布管为环绕四周的PVC16管。

弱电管的连接需要尽量用直接，弯度要大，尽量减少90°弯的使用。

弱电布PVC阻燃管需要横平竖直。遇到转弯时应少用弯头，尽量采用弹簧冷弯。

强电与弱电不能共PVC管，并且两者PVC管的最小间距为300mm。
