5.1  音响概述

5.1 音响概述

电流、电压、功率等都可以看作是一种信号。信号是表示消息的物理量，即运载消息的工具和手段。

广义上讲，信号包含声信号、电信号、光信号等。从时间特性来看，信号分为随机性信号、确定性信号等。从实际用途来看，信号包括广播信号、通信信号、网络信号、电视信号等。其中，弱电中的基本信号有视频信号、音频信号等。处理、控制视频信号的设备就是视频设备，处理、控制音频信号的设备就是音频设备。

音频设备包括信号源、功放机、音箱等，然后用音频线连接起来。常见的音频信号源有CD、VCD、DVD、MP3等。

从信号源到功放一般用单股音频线，也就是话筒线连接。

从功放到音箱一般用双股音频线，也就是音箱线连接。

安装音箱时，注意应选用配套的接线柱。从功放到主音箱最好直接接线，不要用接线柱。音箱接线柱如图5-1所示。

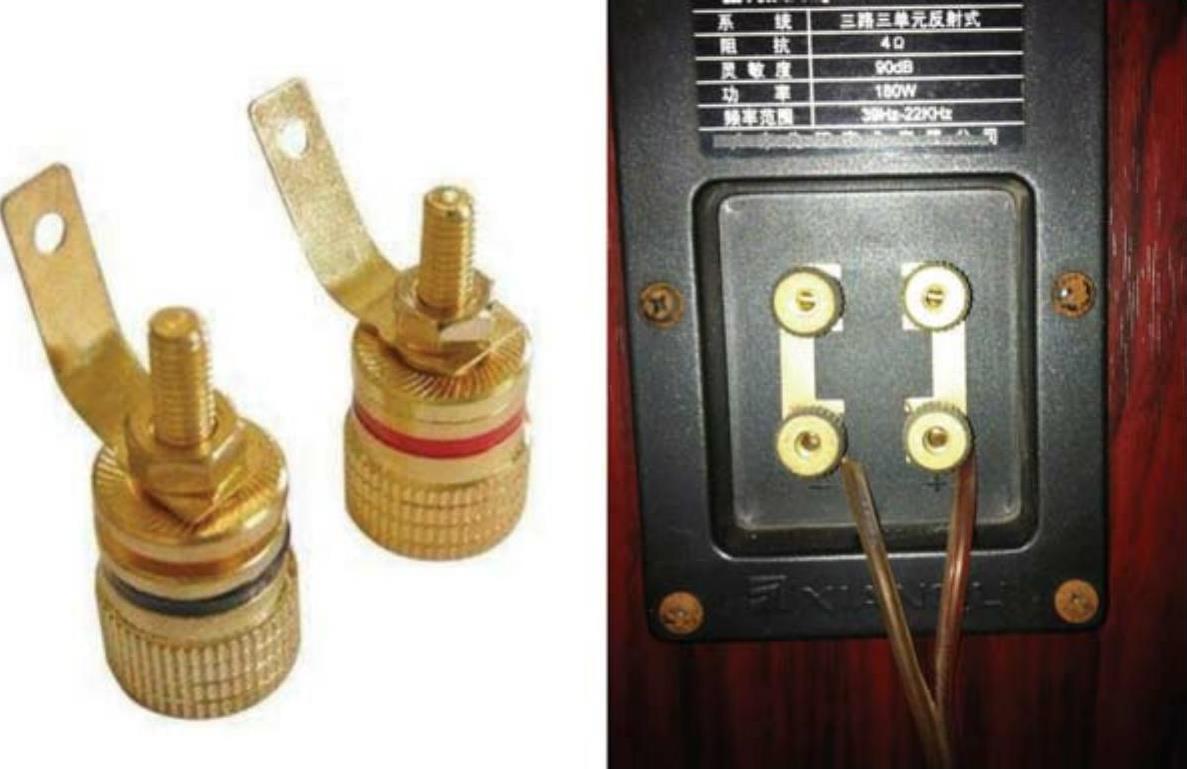

图5-1 音箱接线柱

从功放设备到环绕音响装置可以用接线柱，也可以不用接线柱，但连接线应尽量短，并且尽量等长。

视频设备包括信号源、播放终端。信号源包括VCD、DVD、录像机、摄像机、电视盒、卫星接收机、电脑、游戏机等。播放终端包括电视机、电脑、监视器、投影仪等。其实，一些信号源也是播放终端。

视频输入输出的线缆和接口种类较多，主要如下：

D-Sub15pin接口——用于VGA插头、插座。

RCA——复合视频接口。

S端口——5芯莲花口等。

如果视频信号源与播放终端不是放在一个地方，则需要布线。如果没有插座连接，则设备间直接用线缆连接反而更好。

安装时还需要了解单只扬声器的扩声面积，见表5-1。

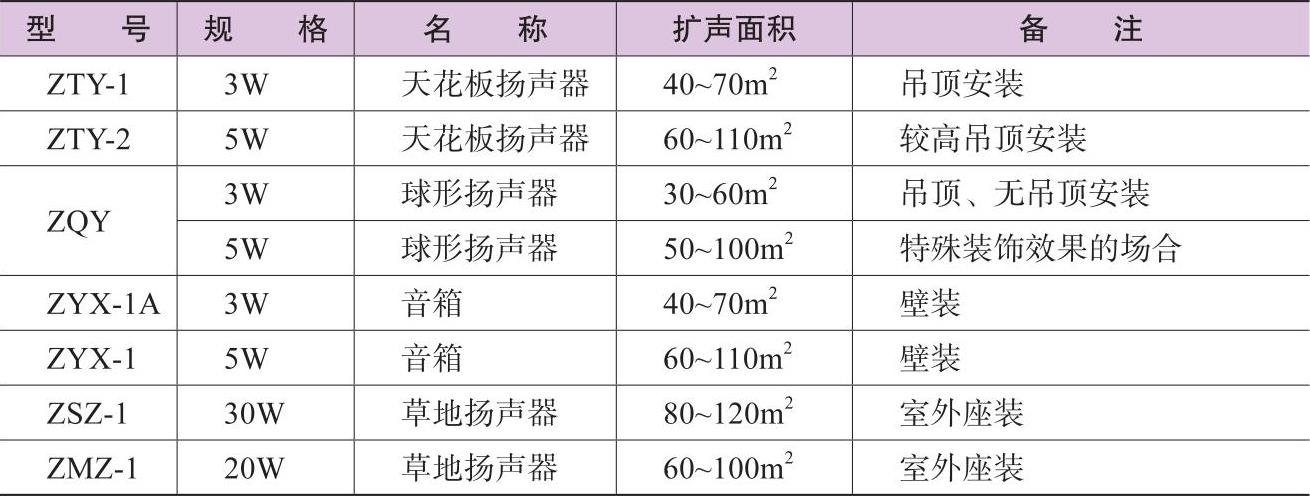

表5-1 单只扬声器的扩声面积

注：扬声器安装高度在3m以内。
