2.5.2　以往地震资料分析

2011年在该工作区内进行过地热勘探，使用的仪器为：408地震仪，10 Hz低频检波器；当时采用的观测系统为：144道接收，中间放炮，最大偏移距1 420 m，井深14 m，药量3 kg。

从获得的如图2—4所示的单炮记录上分析，有效波能量弱，连续性差，干扰波主要为面波和折射波，面波视速度大约为800 m/s，频率为10 Hz左右（如图2—5所示），视波长大约为80 m。折射波的波速为1 700 m/s，频率为17 ～24 Hz。声波及高频风噪在本次勘探中没有发现。如图2—6所示，是经过滤波处理的单炮记录，可以明显地看到1.4 s附近的有效波。同时也发现接收的偏移距不足，双曲线形态没能很好地体现，使得速度分析精度变差，从而影响剖面质量。

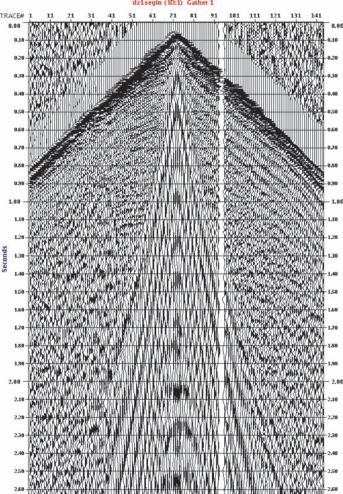

图2—4　单炮记录

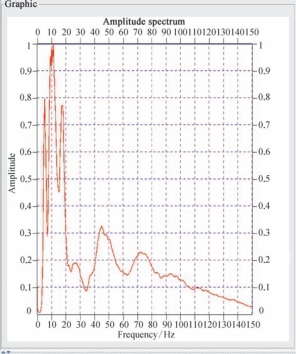

图2—5　频谱分析

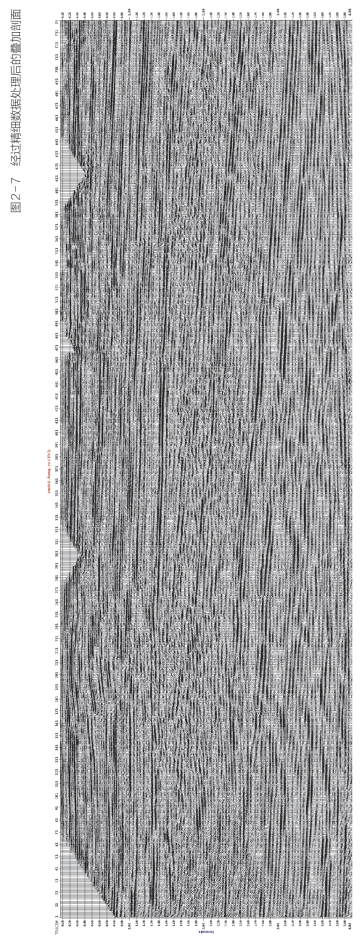

如图2—7所示，表明经过后期精细的数据处理后，得到的剖面质量较好，最下部的倾斜层被推断为三叠系底界的反射，也是本次勘探的目的层之一。相信通过本次设计可得到更加科学的采集数据，进而获得更加精细的勘探效果。

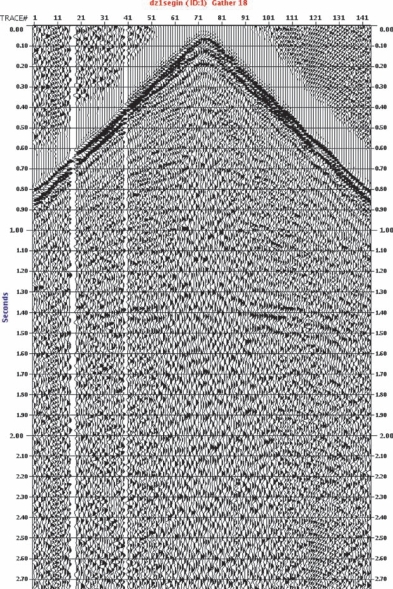

图2—6　经过滤波处理的单炮记录
