邢台百泉岩溶地下水饮用水源保护区划分

4　邢台百泉岩溶地下水饮用水源保护区划分

4.1　集中式供水水源保护区划分

地下水保护区位于开采井的周围，其作用是保证集水有足够的滞后时间，防止一般病原菌的污染。邢台市城区有3个供水水源地，包括11个井群，按井群半径100m外切线包含的面积计算保护区面积。总面积为544789m2。

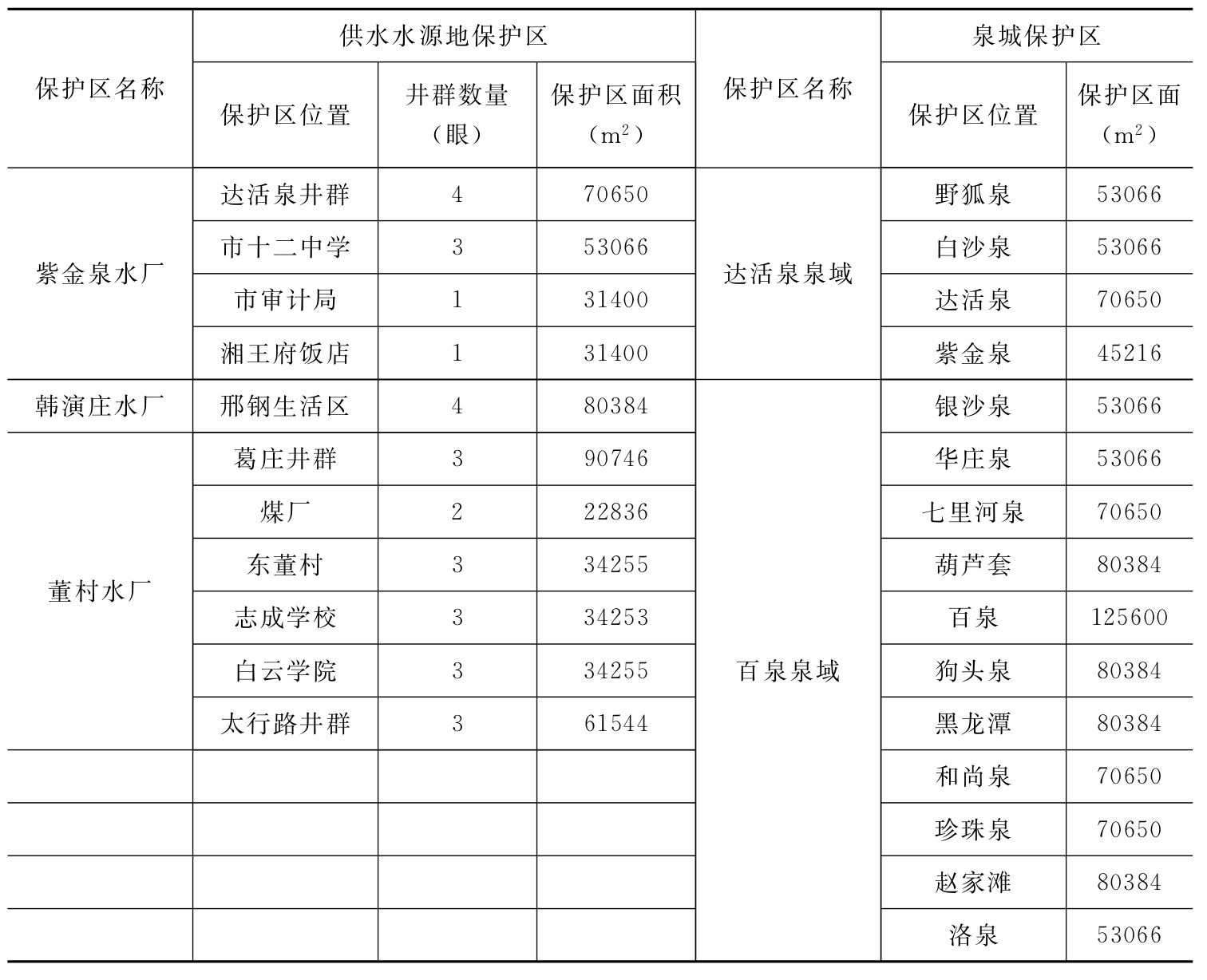

在邢台市区东南侧和西北侧，分布着百泉泉群和达活泉泉群，原来是百泉泉域岩溶水的主要排泄点[4]。百泉泉域包括百泉、珍珠泉、华庄泉等11处排泄点。达活泉泉域位于邢台市达活泉公园一带，有达活泉、紫金泉等4处排泄点。这些泉现在都已干涸，但原来的泉眼与地下岩溶水系统互相连通，泉域是隐覆层最薄的地方，该区域一旦产生污染源，将直接污染岩溶地下水，因此，已干涸的泉眼以及周围的区域也应划定保护区。泉域保护区面积达1040282m2。邢台百泉岩溶地下饮用水保护区位置及面积见表2。

4.2　岩溶地下水饮用水源准保护区划分

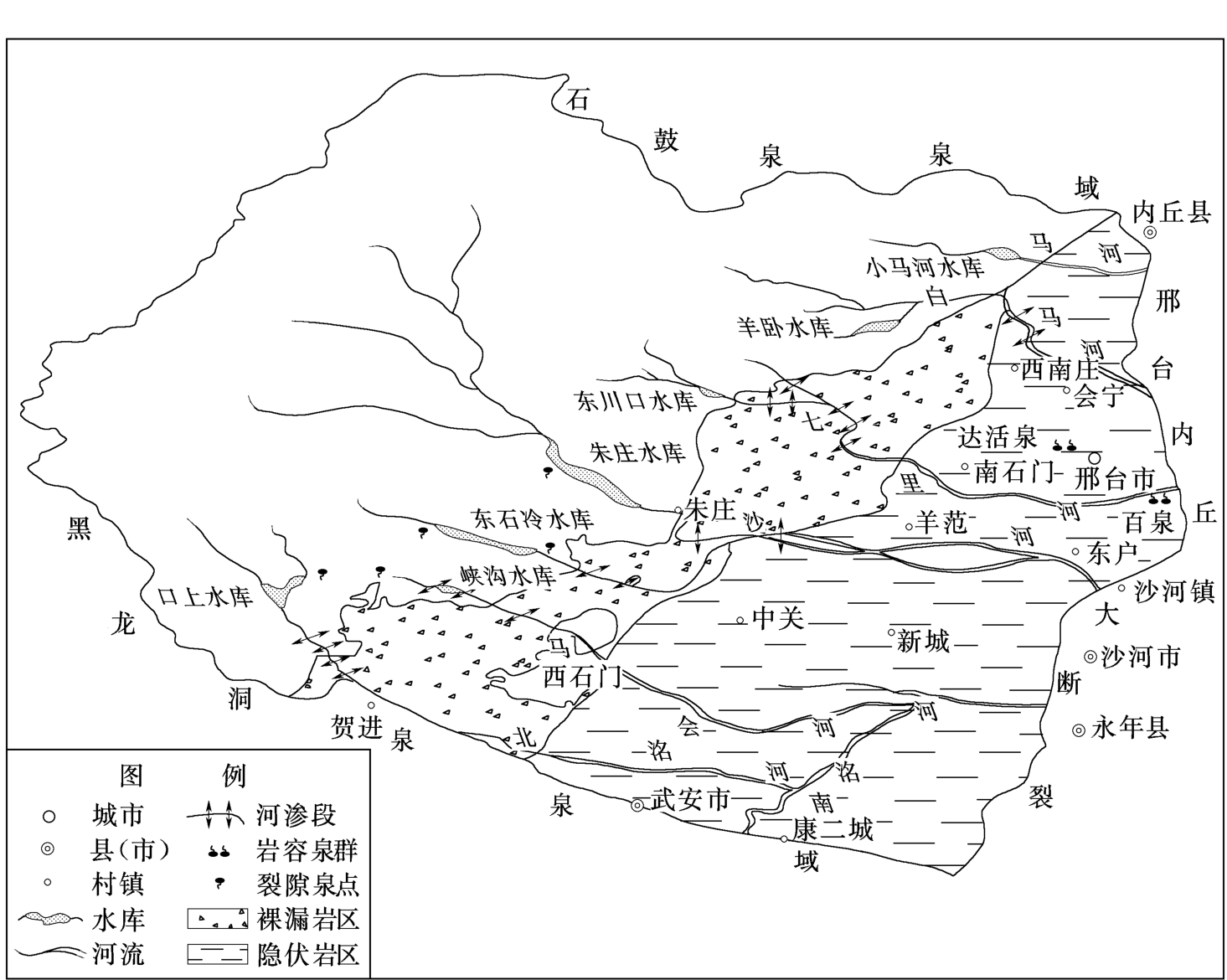

裸露岩区：裸露岩区降雨入渗是岩溶水主要补给来源，通常占天然总量的70%以上，该区岩溶以溶隙为主，这种补给主要沿表面裂隙分散进行，其补给入渗能力受地层岩性、岩溶发育程度和地形条件控制，使得它不是呈面状均匀下渗的，通常是地面分散的降水就近汇入一些岩溶沟谷集中入渗补给。所以，地面的污染物很容易被汇集，形成地下水污染。在裸露岩区，入渗补给的地下水通过包气带向下运动，逐渐到达地下水面，水力坡度多在15‰以上，水位动态升降变化悬殊，年幅度可超过百米。岩溶含水性和导水性很不均匀，由于一些层间弱透水层的阻隔，常形成上层滞水和多层水位。由于邢台百泉岩溶地下水补给方式的特殊性，水量补给靠裸露岩区的降水入渗补给的部分，从数量上和质量上，对岩溶水影响很大，所以，邢台市岩溶地下水水源地准保护区首先考虑岩溶区内裸露岩区的338.6km2的面积。邢台百泉泉域裸露岩分布区域如图1所示。

河道渗漏段：流经岩溶区的河流渗漏也是岩溶水的主要补给源，渗漏段大都发育在奥陶系灰岩含水层中，上游间接补给区流来的地表水，在渗漏段大量补给岩溶水，因此，这些河段常因河水大量渗漏而干涸断流。例如，受北西向断裂构造控制的北洺河，自西部山区向东南方向流入碳酸盐岩分布区后，横穿南北向的贺进断裂束。而贺进断裂束的南北向断裂互相平行，分布密集，在断裂控制下纵向裂隙十分发育。于是，在二者复合部位，出现灌入式渗漏现象。

河谷渗漏的条件也与区域性节理裂隙的发育方向有关，同时，还受河床地质结构的控制。当沟谷中有透水性较好的洪冲积层分布，而其下伏为透水性良好的灰岩时，沟谷中水通过卵石、砾石层渗漏补给灰岩含水层。在北洺河，沙洺河以上常年有水，而从沙洺河至西寺庄段，却由于河床为奥陶系中—下统和寒武系中统灰岩、白云质灰岩，河水漏失而干涸。因此，北洺河仅在汛期洪水较大时才全河有水，但经过一段时间后，即随着水势减小和灰岩段河床漏水而干涸了。在百泉流域内，河道渗漏段由北向南分别为：小马河位于交台村以下；白马河位于东青山以下至谭村；七里河位于北会村以下；沙河，朱庄川位于朱庄村以下至喉咽；渡口川位于渡口以下至八里庙漏失段；马会河位于柴关以下至西石门；北洺河位于活水以下至西营村。根据各河道渗漏长度和河道平均宽度，计算出河道渗漏段面积，该面积则为岩溶地下水水源地河道渗漏段准保护区面积，河道渗漏段面积达93.56km2。

河道渗漏段上游的间接补给区：在裸露岩及河道渗漏段上游的区域，是岩溶地下水的间接补给区。该区降水在通过河道渗漏段时，有一部分地表水直接补充岩溶水，这种间接补给区的入渗补给量，很容易受上游水质和水量的影响。所以，该区也应划为地下水饮用水准保护区的范围。该区总面积为1929.4km2，大部分流域有水库控制，水库控制面积为1746.5km2，水库控制面积占总面积的90.5%，因而对地下岩溶水的补给主要受水库放水的控制，水库水质也影响岩溶地下水的质量。
