制取氢气装置的改进

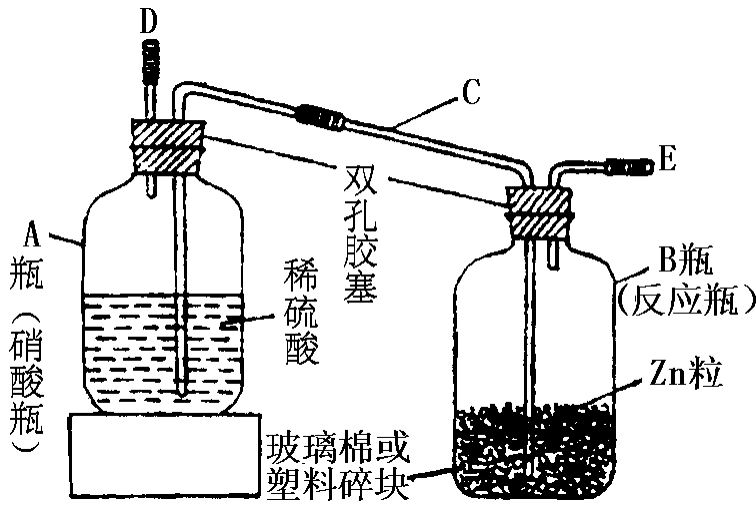

1实验装置（如图9）
2实验操作
使用时，在D管口用洗耳球将酸压入B瓶中，利用虹吸作用，酸一压过C管后，就会自动地连续流入B瓶，当酸液沿过玻璃棉（或碎塑料块）并与其面上的锌粒接触时，酸即与锌反应，放出氢气并通过E管导出。如需压力稍大一点的氢气，则只要将D管口上的胶管用弹簧夹夹住即可。
图9
如暂时不需要氢气，可将E管出气口上的胶管夹住，（D管口必须敞开）则B瓶中的氢气将酸通过O管压回A瓶储存。由于锌粒与酸脱离接触，反应停止，不再继续产生氢气。
以上装置通过使用证实：该装置既安全又轻便，只要按操作规则操作，赶尽B瓶内混入的空气，就能安全地产生稍高压力、较大气量、连续性好的氢气，从而达到较好的实验效果。
