1.450（WB）非接触文物颜色测量系统测试数据说明

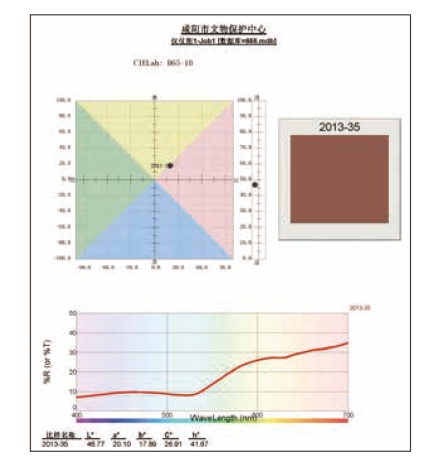

（1）以长乐公主墓葬西壁第四组壁画“袍服仪仗”图第35号测试点2013年测试数据为例进行说明（如图10-1）：
图10-1
分解说明：
1）数据分析。
L*表示亮度，即颜色的明暗之分，L*越大，表示颜色越明亮，L*越小，表示颜色越深暗。a*和b*是色度坐标，+a*表示偏红，-a*表示偏绿，+b*表示偏黄，-b*表示偏蓝。C*为色饱和度，即颜色的鲜艳与隐晦之分，在圆心处色饱和度C*的值为0，离圆心越远C*值越大。H°为色调角，从+a*轴开始以度数表示：0°为+a*（红），90°为+b*（黄），180°为-a*（绿），270°为-b*（蓝）。上述表格中，颜色的亮度值为46.77，偏亮；a*=20.10，偏红；b*=17.89，偏黄。（如图10-2）。
图10-2
图10-3 颜色空间视图
图10-4 色彩颜色视图
2）色度图。
备注：横轴a*和纵轴b*是色度坐标，右侧为亮度坐标L*。a*代表红/绿色，b*代表黄/蓝色，亮度沿垂直方向变化，越往上去，色彩越明亮；越往下去，则越深暗。（如图10-3）。
横轴a*和纵轴b*交汇圆点代表所测的标准点；
圆实心点：左侧示图表示在二维空间中，所测点的颜色的分布方位，即该标准的颜色位于红黄方向。
通过观察L*数据，可以判断颜色的亮暗程度。
3）色块。
备注：此色块表示当前测试点的平均颜色。（如图10-4）。
4）光谱曲线。

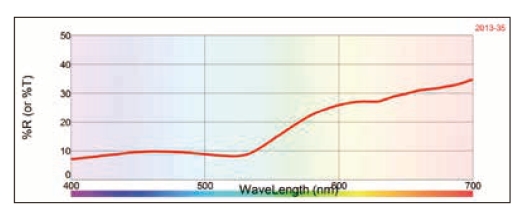

备注：光谱视图显示了颜色的光谱反射比曲线。体现了颜色的主要特征，相当于颜色的DNA，其横坐标表示可见光波长，纵坐标表示颜色对不同光波的反射率。该光谱曲线表示光谱范围在可见光波长400～700 nm之间，每间隔10nm进行测量的数据形成了一条光谱曲线。曲线高低反映了颜色对不同光波的反射率，曲线高出的部分奠定了颜色的主色调，即人眼观察到的颜色。若不同测试点的光谱曲线走势基本吻合，则其颜色的主要特性相一致，即颜色相同；若曲线不吻合，则说明其颜色有本质的区别，即颜色不同。（如图10-5）。
（2）同一测试点的比较。

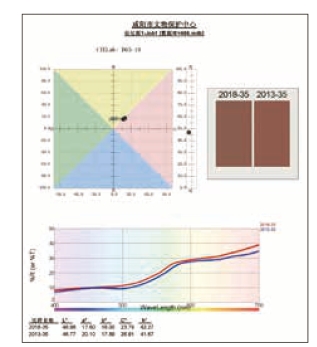

以唐昭陵陪葬墓韦贵妃墓墓道西壁第四组壁画“袍服仪仗”图第35号点测试点2013年和2018年测试数据对比（以2013年35号点测试数据为标准）。（如图10-6）。
1）数据分析。
备注：该表格比样一栏中的数据表示样品与标准的误差，DL*=0.21L：表示样品颜色比标准偏亮；Da*=-2.50G：表示样品颜色比标准偏绿；Db*=-1.89B：表示样品颜色比标准偏蓝。由于总误差DEcmc=3.14＞容差P/Ftol=1，所以标准与样品颜色的误差为正值，颜色比较暗。
图10-5 光谱视图
图10-6

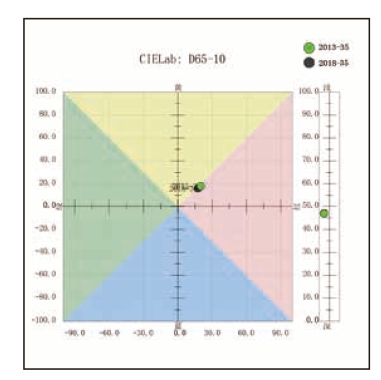

2）色度图。
备注：横轴a*和纵轴b*是色度坐标，右侧为亮度坐标L*。a*代表红/绿色，b*代表黄/蓝色，亮度沿垂直方向变化，越往上去，色彩越明亮，越往下去，则越深暗。如上图所示：
a.横轴a*和纵轴b*交汇圆点代表所测的标准点，绿色和黑色圆点代表2013年和2018年所测的样品点；
d.右侧示图表示，黑色圆点处在绿色圆点左下位置，说明经过几年的保管，颜色向偏暗发展。
3）色块。
备注：此示图表示标准（右边色块13年35号点）与样品（左边色块18年35号点）的平均颜色，并且可以进行色差对比，经过对比2018年比2013年色块变暗。（如图10-8）。
4）光谱曲线。

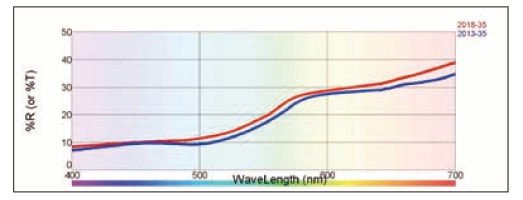

备注：该示图表示标准与样品的光谱曲线，此示图表示标准（蓝线是13年35号点，红线是18年35号点，该点为同一点。）的平均颜色，并且可以进行色差对比。
两条光谱曲线的走势基本相同，并且曲线突起的位置基本相同，证明颜色的主色调一致，标准颜色与样品的颜色相匹配，说明保管状况稳定，没有突发或异常情况。（如图10-9）。
图10-7 颜色空间视图
图10-8 色彩颜色视图
图10-9 光谱视图
