6.2.3 锦屏一级工程岩级分类三维建模
基于本书第5章所建立的锦屏一级三维地质模型和上述理论方法,首先对锦屏一级水电站坝区岩体质量进行分级,然后建立相应的岩级三维模型。
6.2.3.1 锦屏一级水电站坝区岩体质量分级
锦屏一级水电站坝区岩性层位多,既有坚硬的大理岩、变质砂岩,又有相对软弱的板岩和绿片岩,岩石组合复杂;岩体内层面、层间挤压错动带、断层及节理裂隙发育;岩体赋存环境地应力高;两岸浅表部岩体受卸荷作用影响强烈,特别是左岸存在的深部裂缝等构成了影响坝基岩体质量的基本地质要素。因此,按照6.2.1节讲述的分级原则和思路,采用多因素综合评判的方法,考虑各种因素的相互影响,将锦屏一级水电站坝区岩体划分为4大级7个亚级,具体分级结果如表6.1所示。彩图6.1给出了一个沿坝轴线剖切的岩级分类典型剖面。
6.2.3.2 锦屏一级岩体质量分级三维模型
基于锦屏一级工程整体三维地质模型,依据上述岩体质量分级结果,可建立相应的岩级三维模型。三维地质建模和岩体分级均是以地层及各种构造为基础的,因此按照前述理论,建立锦屏一级岩级三维模型的过程如下:
(1)对21个地层体按其各自的岩级类型进行大致分类,若相邻两个或多个地层的岩体质量级别相同,则通过布尔并运算将其合并为一个实体。
(2)考虑各种构造对地层的分割和破坏,如断层、岩脉、深裂缝带等,在第(1)步的基础上对其细分,根据地质解译结果将各级别岩层与结构面通过图形布尔差运算进行分割。
(3)按照Ⅱ、Ⅱ1、Ⅲ2、Ⅳ1、Ⅳ2和Ⅴ(由于Ⅴ1、Ⅴ2级岩体分布较少,故合并成Ⅴ类)6类岩体分别进行纹理描绘,由于Ⅲ2类、Ⅳ2类和Ⅴ类岩体质量较差且对工程影响较大,用比较醒目的纹理或颜色表达。
最后建立的锦屏一级工程岩体质量分级三维模型如彩图6.2所示。彩图6.2(a)为整个研究区域的岩级模型,彩图6.2(b)为影响大坝区域的岩级模型,两者均是工程地质分析的主要对象。
锦屏一级坝区岩体质量分级结果见表6.1。

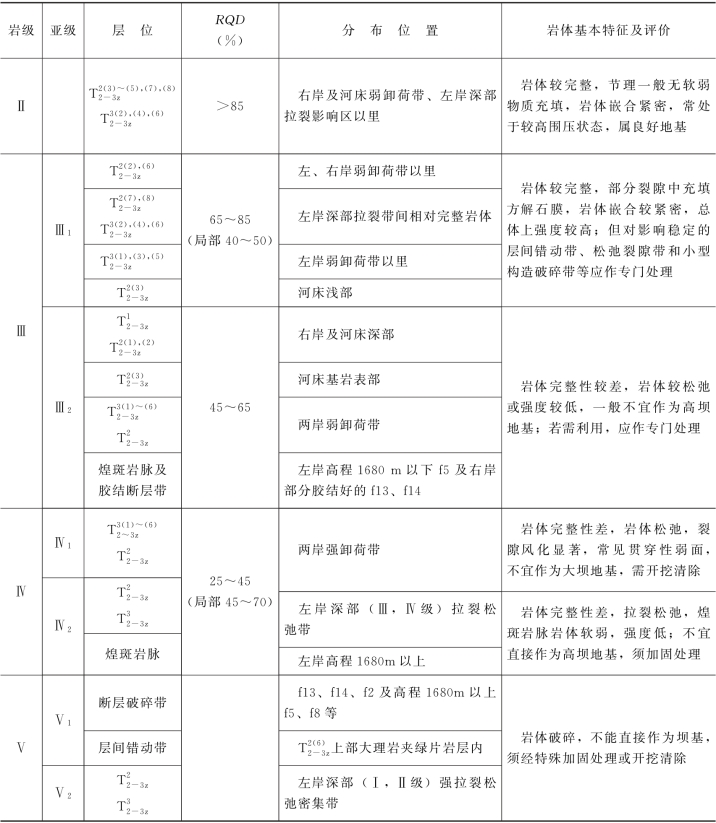

表6.1 锦屏一级坝区岩体质量分级结果
